  旋转编码器电路原理图

  如图所示是伺服回路用旋转编码器电路图。此编码器可将旋转运动变换成两个输出称90°相移的类似电波形,能用于机器人、打印机和其他基于伺服回路的设备,用来监视旋转的方向和速度,确定移动部件的位置。

旋转编码器电路原理图

  本电路为每个编码器的周期只提供一个上升脉冲或现将脉冲。在顺时针旋转时,波形A超前,其下降沿将使JK触发器的Q输出置于高电位。在逆时针旋转时,请客相反,上触发器保持低点位,另一触发器则脉动;根据旋转方向,计数器增加或递减其输出编码,反过来在控制伺服装置。在基于伺服回路的应用场合,增量旋转编码器可以监视旋转的方向和速度,以及确定活动部件的位置。

旋转编码器电路原理图

  旋转编码器工作原理

  由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。

  编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。

  分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。

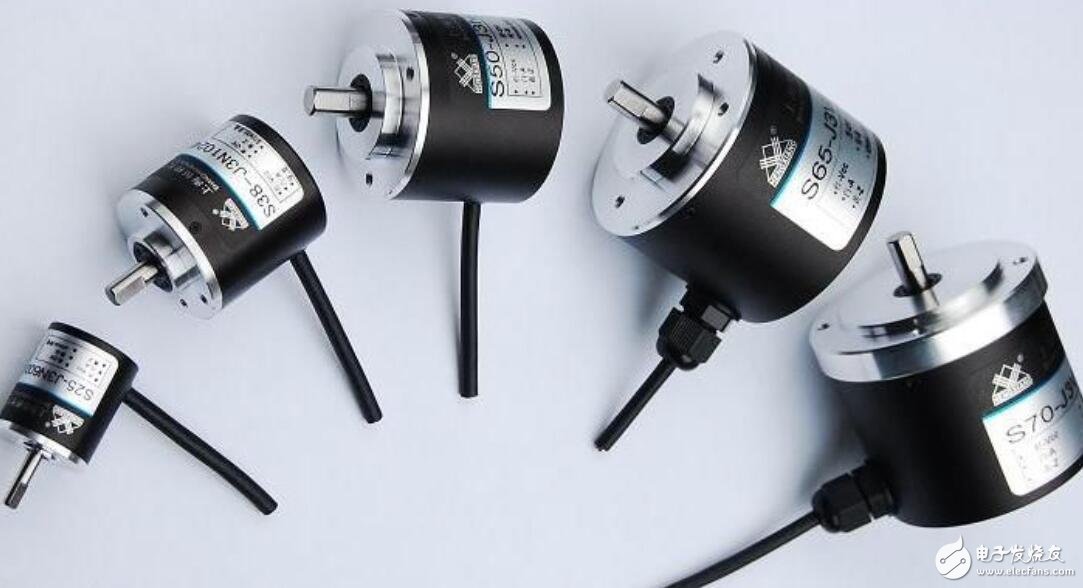

旋转编码器电路原理图

  旋转编码器原理特点

  旋转编码器是集光机电技术于一体的速度位移传感器。

  增量式

  增量式编码器轴旋转时,有相应的相位输出。其旋转方向的判别和脉冲数量的增减,需借助后部的判向电路和计数器来实现。其计数起点可任意设定,并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号,作为参考机械零位。当脉冲已固定,而需要提高分辨率时,可利用带90度相位差A,B的两路信号,对原脉冲数进行倍频。

  绝对值

  绝对值编码器轴旋转器时,有与位置一一对应的代码(二进制,BCD码等)输出,从代码大小的变更即可判别正反方向和位移所处的位置,而无需判向电路。它有一个绝对零位代码,当停电或关机后再开机重新测量时,仍可准确地读出停电或关机位置地代码,并准确地找到零位代码。一般情况下绝对值编码器的测量范围为0~360度,但特殊型号也可实现多圈测量。

  正弦波

  正弦波编码器也属于增量式编码器,主要的区别在于输出信号是正弦波模拟量信号,而不是数字量信号。它的出现主要是为了满足电气领域的需要-用作电动机的反馈检测元件。在与其它系统相比的基础上,人们需要提高动态特性时可以采用这种编码器。

  为了保证良好的电机控制性能,编码器的反馈信号必须能够提供大量的脉冲,尤其是在转速很低的时候,采用传统的增量式编码器产生大量的脉冲,从许多方面来看都有问题,当电机高速旋转(6000rpm)时,传输和处理数字信号是困难的。

  在这种情况下,处理给伺服电机的信号所需带宽(例如编码器每转脉冲为10000)将很容易地超过MHz门限;而另一方面采用模拟信号大大减少了上述麻烦,并有能力模拟编码器的大量脉冲。这要感谢正弦和余弦信号的内插法,它为旋转角度提供了计算方法。这种方法可以获得基本正弦的高倍增加,例如可从每转1024个正弦波编码器中,获得每转超过1000,000个脉冲。接受此信号所需的带宽只要稍许大于100KHz即已足够。内插倍频需由二次系统完成。
