接插件也称连接器,它是实现电路器件、部件或组件之间可拆卸连接的最基本的机械式电气连接器件。常用的接插件包括各种插头(插件)、插座(接件)与接线端子等,其主要功能是传输信号和电流,并可控制所连接电路的通或断。

接插件种类很多,外形各异,应用十分广泛,其性能好坏直接关系和影响到整个电路系统的正常工作。接插件可分为两大类型:一类是用于电子电器与外部设备连接的接插件,另一类是用于电子电器内部电路板与电路板、电路板与器件或组件等之间线路连接的接插件。如果按形式不同,可分为单芯插头和插座、二芯插头和插座、三芯插头和插座、同轴插头和插座、多极插头和插座等。按用途不同,又可分为音频、视频插头和插座、印制电路板插座、电源插头和插座、集成电路插座、管座、接线柱、接线端子和连接器等。

接插件在电路板上的作用及它的种类介绍

(1)接线柱

接线柱常用于电子电器与外部设备之间的连接,它可分为两种形式:一种是图左边的普通接线柱,其特点是可直接把连接导线的接头通过紧固螺帽压在接线孔中;另一种是图右边的香蕉插头、插座,其特点是将连接导线焊在插头上,再与插座插接到一起。由于插头上面的弹簧片形似香蕉,故该接线柱又被称作“香蕉插头、插座”。

(2)接线座

接线座主要用于电子电器内部电路板与电路板、电路板与器件或组件之间线路的连接,它可分为电路板焊接型和双向接线型(纯接线型)两种形式:电路板焊接型的一端做成焊脚,可直接将接线座焊接在电路板上面,另一端通过紧固螺丝钉将连接导线的接头紧固在接线孔中。

(3)音频插头、插座(孔)

这类接插件主要分二芯插头、插座和三芯插头、插座两种,它可方便地实现音响设备与外部设备(如耳机、话筒等)之间的随时连接或断开。顾名思义,二芯插头、插座能够同时接插双线连接的设备,适合于传送单路音频信号,三芯插头、插座能够同时接插三线连接的设备,适合于传送立体声(双声道)音频信号。

(4)低压电源插头、插座

这类接插件是在音频二芯插头、插座的基础上改进而来,专门用于各种小型电子设备与配套外接电源的插接。与音频二芯插头、插座的最大区别在于,该插头形状为管状,内.外侧分别作为电源的两个电极,这从根本上避免了音频二芯插头在插入插座的过程中会不可避免地产生瞬间短路(指插头两极)的现象;插座电极则与插头的管状电极相匹配,亦兼有自动开关功能,可在外接电源插头插入插座时,自动切断机内供电电源。

(5)交流电源插头、插座

这类接插件分二极电源插头、插座和三极电源插头、插座两大类,在各种电子电器设备中专门用来传输220V交流电。需要指出的是,这类接插件种类规格比较多,就机装式插座而言,有些插座为电源输出型插座,可插入普通家用电器的插头;但大多数插座为电源输入型插座,不能够插入电极外露的普通插头,只能插入与之匹配的非电极外露型插头(即输出型插头)。

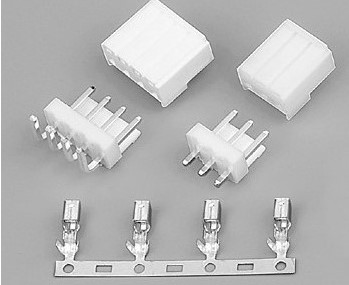

(6)电路板专用接插件

这类接插件由可直接焊接在电路板上的插座和接有传输电线的插头两部分组成,它有多种规格,可分为单引线和多引线两大类。这类接插件的特点是使用灵活、占据面积小、插拔方便等。

(7)印制电路板插座

与之匹配的“插头”实际上是应用电路板。该插座在各种仪器、仪表和计算机中被广泛采用,它有很多规格,可分单排(用于单面印制电路板)和双排(用于双面印制电路板)两大类,其引脚数目有多种,引脚间距有多种规格。这种插座上面一般都设有定位槽,有些还设有开启键和锁紧键。

(8)集成电路插座

该插座是为配合集成电路的使用而设计的。。这种专用插座除了最常见的双列直插封装形式外,还有单列直插、四列直插等多种封装形式,其具体规格与对应的集成电路相适应。实际应用时,插座直接焊接在印制电路板上,集成电路则通过其引脚直接插入插座内。这样的好处在于,在印制电路板上免焊接集成电路,给维修和更换集成电路都带来了很大的方便。

(9) USB接口

  由于USB接口具有数据传输速度快、支持热插拔、连接灵活、独立供电等优点,近年来,在各种数码产品中得到广泛应用。

  接插件种类很多,功能不一,反映产品性能的参数项有时并不完全相同。但下面的基本参数项具有共性,使用者必须掌握。
