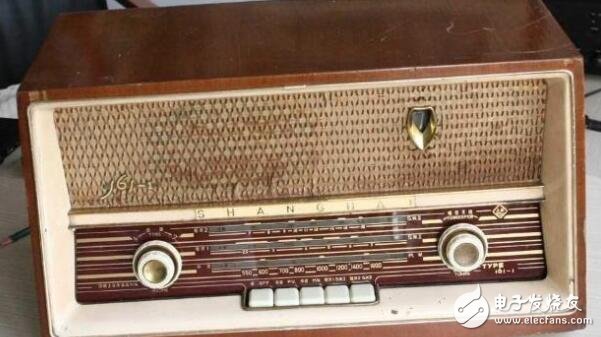

  电子管收音机是由各级电子管电路组成的,熟悉各级电路的形式和特点是分析各种类型收音机的基础。今天就来介绍一下电子管收音机各级电路吧!

  首先介绍一下输入电路。从收音机天线到第一级电子管输入端之间的电路,叫输入电路。从输入电路所处的位置可以看出。它应完成两个任务,一是把天线上所感应的高频信号电压,传送到第一个电子管(通常是变频级)的栅极上去。要完成这个任务,收音机天线和输入电路间应该有一定中的耦合,以便于信号的传输。二是由于天线所感应的信号很多,必须从中选择出想要收听的电台播音信号,抑制干扰信号。要完成这一任务,输入电路应是具有选择作用的谐振回路组成,所以输入电路是由耦合元件和谐振回路组成。

  根据天线与谐振回路的耦合形式不同。输入电路可以分为电感耦合(变压器耦合)输入电路、电容耦合输入电路、电感电容耦合输入电路三种。由于电感耦合输入电路电压传输系数比较高,而且比较均匀,所以电子管收音机通常采用电感耦合输入电路。有些收音机为了提高中波段抑制中频干扰的能力(由于中波段的输入电路对中频失谐较小,而短波段的输入电路对中频失谐很大,所以中波比短波容易受到中频干扰),通常还在天线回路中设有中频陷波电路。

六个电子管收音机电路形式

  第二个要介绍的是变频级。变频级位于输入电路和中放级之间。它的作用是将高频调幅信号变为固定的中频调幅信号。为了完成频率变换任务。变频器应由本机振荡器(产生与外来电台信号频率相差一个中频的高频等幅振荡电压)、高频回路(用来选择电台信号,通常它就是输入电路)、非线性元件(一般是五栅变频管,用来变换频率)、中频回路四部分组成。

  电子管收音机的变频级一般由五栅变频管(七极管)组成。高频回路接变频管的第三栅(信号栅),本机振荡器由变频管的帘栅极(振荡阳极)、第一栅(振荡栅)、阴极组成,阳极负载是中频谐振回路(中周)。因此。变频级区别于电子管放大器的主要标志是专用电子管(五栅管)和三个谐振回路。变频器按信号电压与本机振荡电压加入的方式不同,可分为单栅变频器和双栅变频器。单栅变频器把信号电压与本机振荡电压加到变频管的同一个电极上,因而牵引效应大工作不稳定。双栅变频器把信号电压和本机振荡电压分别加到变频管的不同电极上,牵引效应大为减弱,所以电子管收音机普遍采用双栅变频器。

  五栅变频管在构造上的特点是,在第二栅上有两个金属片,称为收集屏。它挡着向阳极方向运动的电子。位于收集屏的空隙中第三栅上有两个金属杆,它带负电位。当通过第二栅极的电子在前进中碰到带负电的金属杆以后,飞向阳极的电子流分成两股,一股飞向阳极,另一股被收集屏收集,而不会返回阴极。这样在信号栅电压变动时,只会影响两股电流的分配。对总电流影响很小。由于本机振荡器采用总电流回授,振荡器工作状态基本上不受影响,所以振荡频率稳定。变频级电路种类较多,性能也各不相同,但它们的主要区别在于本机振荡回授(反馈)的方式不同。

六个电子管收音机电路形式

  第三个介绍的是中放级。中放级位于变频级和检波级之间,专门对465千赫的中频信号进行放大。中放级的主要特点是:为了实现自动增益控制,中放管一般采用遥截管。中频变压器是中频放大器的主要部件,它的好坏直接影响收音机的质量。为了避免中频回路与外界的寄生耦合,提高中放级的工作稳定性,通常采用屏蔽罩。屏蔽罩用铝、铜等良导体制成,并与机壳(地电位)相连,包围着中频回路元件,隔绝高频电磁场的进入。

  第四个要说的是检波级。检波级位于中放级和音频电压放大级之间。它的任务是把中频信号变换为原调制的音频信号。检波器要完成频率变换的任务,必须有中频信号回路(它是中频放大器的输出回路)、非线性元件(通常用二极管)、负载(电阻)等三部分组成,这是检波级的主要特点。

六个电子管收音机电路形式

  第五个是音频电压放大级。要使功率放大级输出一定的功率,其阳极电流必须具备定大小的交流成份,这就要求用来控制阳极电流的栅极音频信号电压必须具有足够大的振幅(电压)。而检波级输出的电压通常都是很小的,因此,在功放级与检波级之间,总是要有一级(或几级)音频电压放大级(压放级)。它的作用是放大音频信号电压,以满足功放级对输入信号的要求。

  音频电压放大级根据阳极负载形式不同,可以区分为电阻电容耦合(阻容耦合)放大器和变压器耦合放大器。在电子管收音机中,电阻电容耦合放大器应用最多。音频电压放大级通常与检波级共用一只电子管(复合管)。它的输入信号的大小一般由音量控制电位器控制,以适应不同广播电合和不同场合下的收听。有些收音机,在音频电压放大级的输出端接有音调控制电路,以便灵活地改变放大器的频率特性,使声音悦耳。由于音量、音调控制电路形式的不同,音频电压放大级的种类较多。

六个电子管收音机电路形式

  接下来说的是第六个,音频功率放大级。音频功率放大级是电子管收音机的最后一级,作用是输出一定的音频功率,使扬声器正常工作。也许有的网友会想,能不能用电压放大器代替功率放大器呢?这是不行的。虽然,功率放大器与电压放大器的基本线路没有什么区别,但由于二者的任务不同,所以,它们在电子管的选择、电路元件的选择和负载性质等方面,都有显著的差别。需要指出的是,所谓功率放大器,并不是将输入功率本身放大,而是利用电子管栅极电压的控制作用将阳极电路直流电源供给的功率,转换成所需要的音频功率。从能量转换的观点看,功率放大器仍然是能量转换器。

  最后要介绍的是整流级。电子管收音机的整流级由电源变压器、整流管、滤波器等三部分组成。整流电路的形式很多,最常见的是全波整流电路。
