  光控开关原理

  光控开关,首先需要一个光敏电阻。当它遇到光照时,电阻会发生改变,从而达到控制电路开关的目的。这就是简单的原理解释。

  它的“开”和“关”是靠可控硅的导通和阻断来实现的,而可控硅的导通和阻断又是受自然光(区分点)的亮度(或人为亮度)的大小所控制的。



  该装置适合作为街道、宿舍走廊或其它公共场所照明灯,起到日熄夜亮的控制作用,以节约用电。光控开关采用先进的嵌入式微型计算机控制技术,融光控功能和普通时控器两大功能为一体的多功能高级时控器(时控开关),根据节能需要可以将光控探头(功能)与时控功能同时启用,将达到最佳节能效果。光控开关可以广泛的应用于街道、铁路、车站、航道、学校以及供电部门等一切需要时间控制的应用场所。

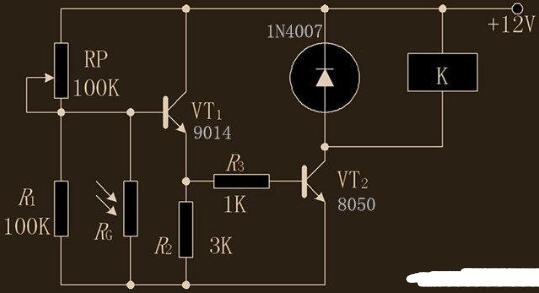

  天黑自动启动的光控开关电路



  本电路是以光敏电阻为核心元件和继电器控制输出的光控开关,天黑或光线很暗时继电器才动作的自动开关电路。

  当光线下降到设定值时,RG光敏电阻值增大,使三极管VT1基极电位升高而导通,三极管VT2也跟着导通,继电器线圈得电工作,常开触点闭合,常闭触点断开,实现对外电路的控制。

  白天光线较强时,RG光敏电阻值较低,三极管基极电压很小,VT1、VT2截止,继电器不工作。

  调节可调电阻(RP)可以设定光控开关的光控值大小。

  继电器线圈并联的二极管作用:

  由于继电器线圈是电感元件,当继电器线圈断电以后,会产生反向电压容易损坏三极管,线圈并联一个二极管使反向电压经过二极管放电,从而保护了三极管的安全工作。

  光敏电阻:可以选用5516,亮电阻(10LUX):5-10KΩ,暗电阻:1MΩ

  光控开关电路图

  本电路是以光敏电阻为核心元件和集成电路比较器以及继电器组成的精密光控开关电路。

  当光线下降到设定值时,RG光敏电阻阻值增大,使集成电路比较器IC的2脚反相端电位升高,输出低电平,三极管VT导通,继电器线圈得电工作,常开触点闭合,常闭触点断开,实现对外电路的控制。

  白天光线较强时,RG光敏电阻阻值较低,集成电路比较器IC的3脚正相端电位大于反相端,因此比较器输出高电平,三极管VT截止,继电器不工作。

  调节可调电阻(RP)可以设定光控开关的光控值大小。
