从这一期开始,我们将陆续对益莱储库存产品进行盘点梳理,并整理与之相关的测试应用技巧文案,希望为工程师的测试选型和仪器使用带来帮助。

多年来致力于射频微波领域的测试测量,益莱储在网络分析仪产品和应用中积累了大量的产品库存和丰富的专业技术,第一个出场的是网络分析仪,它素有“仪器之王”的称号,相当于射频微波领域的“万用表”。本文盘点一下益莱储库存中网络分析仪产品,这些产品型号来自是德科技、罗德与施瓦茨、安立等国际测试测量知名品牌。


网络分析仪(网分仪)是一种能在宽频带进行扫描测量以确定网络参数的综合性微波测量仪器,可直接测量有源或无源、可逆或不可逆的双口和单口网络的复数散射参数,并以扫描方式给出各散射参数的幅度、相位频谱特性。

网分仪始于60年代,在多种电子仪器的基础上发展起来,促进了高频元件及其设计方法的发展,测量电路和器件的传输、反射和阻抗特性的能力使工程师们能优化放大器、变频器、信号分离和滤波器件以及其他元件的性能。2000年以来,射频微波器件集成度大幅提高,对测试设备提出了新的要求,网分仪主要发展方向为非线性测量、多端口并行测试、毫米波甚至THz频段渗透等。网分仪演变成为更具广泛能力的分析仪器,也成为无线、航空航天与国防、工业、医疗与研究领域里工程师和研究人员的得力小伙伴。


是德科技 | 多系列网络分析仪

无论是测试有源器件还是无源器件,速度和性能的适当组合可带来进一步的竞争优势。在研发过程中,是德科技矢量网络分析仪(VNA)提供出色的测量完整性,可把深层次的理念转换为更出众的设计。产品线上,经济高效的VNA提供您所需的吞吐量和可重复性,并将部件转变为更具竞争力的元器件。


每一台Keysight VNA都充分体现了是德科技在线性和非线性器件表征方面的专业水平。无论是在工作台上、机架中或在现场进行测量,都将获得更强大的信心。下表中是德科技的矢量网络分析仪分为四大类,各个型号产品益莱储均可提供。

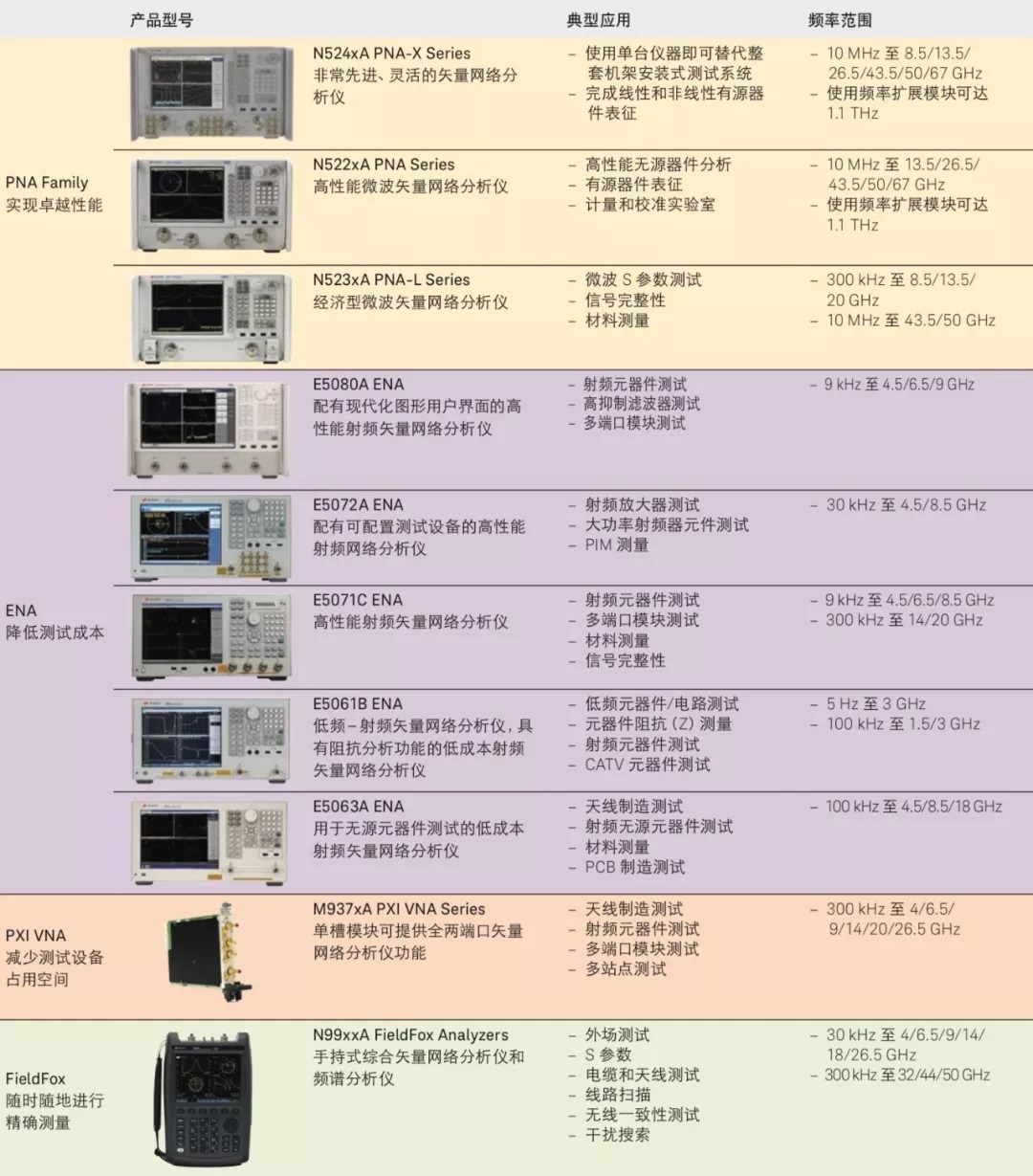

高性能PNA网络分析仪

  • 实现卓越功能和性能,测量频率高达67GHz,通过扩频模块可以进一步扩展到1.1THz甚至更高。

  • PNA系列为微波网络分析仪在测试速度、精度和通用性等方面确立了新的标准,标准配置的PNA矢量网络分析仪非常适合测试诸如滤波器和放大器之类的无源器件和有源器件;对于更复杂的测试,例如混频器测试、谐波测试、交调失真(IMD)测试、射频脉冲测试、天线测试、毫米波器件测试、噪声系数测试以及非线性测试等,用户可以在基础配置基础上增加相应软、硬件选件来实现。

  • PNA-X已经成为应对有源器件测试挑战的理想解决方案,让工程师处于高端元器件测试的最前沿。


经济型ENA矢量网络分析仪

  • 测量频率高达20GHz,降低测试成本;

  • 凭借出众的吞吐量、可重复性和可靠性,帮助创建精准而可靠的测试站;

  • 直观的用户界面可以简化测量流程,让测量事半功倍;

  • 软硬件可升级性确保资产安全;

  • 可以提供速度和性能的适当组合,进行线性和非线性器件表征,高速串行互联分析;

  • 通过扩展可提供材料测量、功能完整性分析以及新的应用。


PXI矢量网络分析仪

  • 可选择 6 种频率范围(高达 26.5 GHz),只需为实际使用的频率付费;

  • 获得最佳的 PXI VNA 分析速度、动态范围、迹线噪声和稳定度,改善精度、良率和裕量;

  • 提供全双端口 S 参数分析功能,仅占用一个 PXI 插槽,使PXI 机箱可以腾出更多的插槽来安装其他器件,减少测试设备占用空间;

  • 提供值得信赖的是德科技测量技术和校准,获得可靠的测量结果;

  • 通过级联多个模块,可获得真正的多端口测试以及全 N 端口测试功能。


手持式FieldFox分析仪

  • FieldFox手持式射频和微波分析仪,充满信心地在 4 ~ 50 GHz 的频率范围内执行测量,获得精度可以与台式仪器相媲美的测试结果;

  • 高达50GHz的实时频谱分析(RTSA)功能让所有信号无所遁形;

  • 坚固耐用的设计达到军用标准,能够承受非常恶劣的工作环境;

  • 比其他同类解决方案更轻盈,毫米波型号比其他手持式产品轻 30%;

  • 可选择配置为电缆和天线分析仪(CAT)、矢量网络分析仪(VNA)、频谱分析仪和一体化综合分析仪。


罗德与施瓦茨 | 为满足高标准而设计

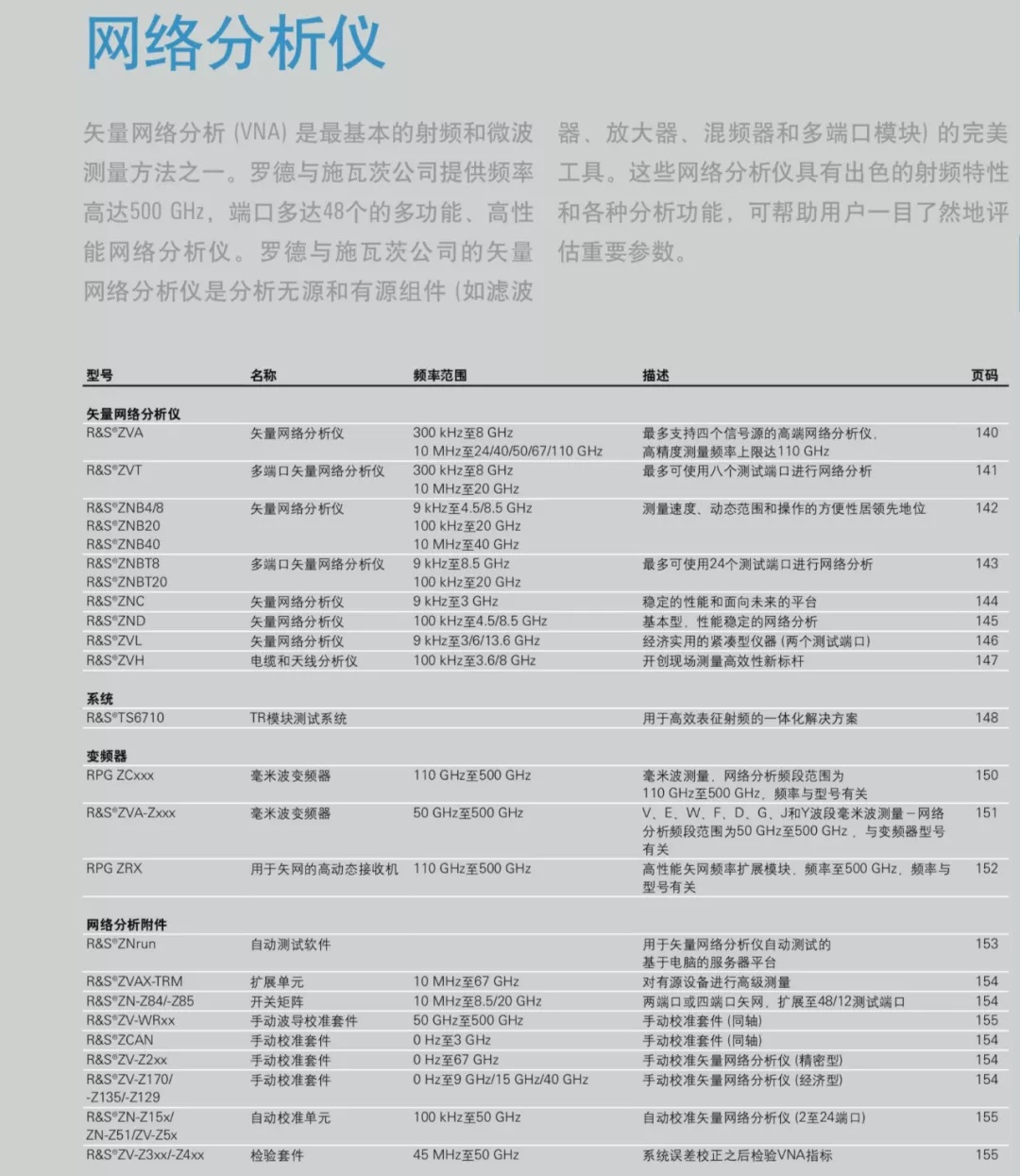

矢量网络分析(VNA)是最不可或缺的射频和微波测试方案之一。罗德与施瓦茨提供广泛的多功能、高性能网络分析仪(最高500GHz)及多端口解决方案(最多48个端口)。罗德与施瓦茨的矢量网络分析仪非常适用于分析无源和有源器件,比如滤波器、放大器、混频器和多端口模块。这些网络分析仪具有出色的射频特性和丰富的分析功能,有助于用户快速评估重要参数。




ZVA高端矢量网络分析仪

  • ZVA系列非常适用于实验室以及生产过程中的高要求测量,从需要最大动态范围的滤波器测量到放大器、混频器、接收机以及收发信机上的线性及非线性测量;

  • 高端网络分析仪具有高性能、多功能的特点,最高110GHz,最多带四个测试端口;

  • 适用于线性和非线性放大器以及混频器测量、噪声系数测量、脉冲轮廓测量(具有 12.5 ns 分辨率)等;

  • 很高的测量吞吐量;

  • 符合人体工学的用户界面;

  • 轻松、无误差的校准。


ZNB中档矢量网络分析仪

  • ZNB 矢量网络分析仪具有卓越的测量速度、精度以及易操作性,便于轻松测量有源和无源射频器件的特性,易于校准;

  • 频率范围介于 9 kHz ~ 40 GHz;

  • 最高 140 dB 的宽动态范围;

  • 扫描时间短暂,比如扫描 401 点仅需 4 ms;

  • 具有很高的温度稳定性,典型值为 0.01 dB/°C。


ZNBT多端口矢量网络分析仪


  • ZNBT可对多达24个测试端口进行网络分析;

  • 频率范围覆盖9KHz到8.5GHz,或者100kHz到26.5GHz;

  • 最基本配置配备4个端口,根据需求可以最多扩展到24端口;

  • 可以使用并行模式,加速生产线测试。


安立 | 出色的整体性能

安立提供各类矢量网络分析仪,覆盖从射频到微波、从低端到高端、从基本型到高性能的各种各样的应用。作为矢量网络分析仪测量的领导者,早在 1965年就推出Wiltron 310 阻抗分析仪,在 1999年首家推出 40 MHz~65 GHz 的宽带矢量网络分析仪。



无线VNA Master + 频谱分析仪,行业内最宽频率手持仪表解决方案,可现场解决电缆、天线、组件和信号分析的需求,频率覆盖范围5kHz~6/20GHz。无论频谱监控、广播防护、抗干扰分析、射频和微波测量、法规遵从或3G/4G以及无线数据网络测量,安立VNA/频谱分析仪的结合是最理想的工具,可在现场进行快速、可靠测量。


MS46121B单端口USB矢量网络分析仪

  • 单端口 VNA,频率选项为 150 kHz ~ 6 GHz;

  • 外部 PC 控制功能可以并行控制多个 MS46121B 以实现卓越的多站点吞吐量;

  • 超小数据包可以直接连接到 DUT;

  • (1 对 1)或(1 对 n)配置的标量传输测量;

  • 没有机载数据存储,无需在安全应用中进行数据清除;

  • 标准带通时域带有按时选通功能,能够简化并加快故障识别;

  • ShockLine 系列采用通用的 GUI 接口,降低不同型号之间的转换成本。


MS4640B系列VectorStar家族

  • VectorStar™ 系列是 Anritsu 的高级矢量网络分析仪系列,在现代化工作平台上提供最出色的整体性能;

  • MS4640B VectorStar 矢量网络分析仪在单台仪器中提供 70 kHz ~ 70 GHz 的最宽频率覆盖范围;

  • PulseView™ 脉冲测量功能, 结合创新式 IF 数字化选项,能够提供业界领先的 2.5 ns 脉冲分辨率和 100 dB 动态范围,对于不同的占空比,不需要妥协或平衡性能使用;

  • DifferentialView™ 差分选件, 结合内部双源选项,能够提供差分设备、器件和组件的实时显示分析,且同时能够自动地修改内部双源的相位和幅度关系。



关于网络分析仪解决方案及租赁业务的更多详情,请致电垂询:400-819-2800,或010-58302777。
