CC2420 是Chipcon公司推出的一款符合 IEEE 802.15.4规范的 2.4GHz 射频芯片,用来开发工业无线传感及家庭组网等 PAN 网络的ZigBee 设备和产品。文中介绍了 CC2420的主要功能、结构及典型应用电路。

1 、引言

ZigBee是一种基于 IEEE802.15.4 规范的无线技术。它具有在 802.15.4 规范上创建的安全和应用层接口、工作于免授权频段、以年计算的超低电池寿命、低至3美金的超低成本、极大可伸缩的网格和星型网络拓扑每个主设备可支持 4万多个节点等诸多优点是家庭互联、工厂自动化、医疗设备、传感网络和汽车应用等的理想解决方案。

CC2420是 Chipcon As 公司推出的首款符合 2.4GHz IEEE802.15.4 标准的射频收发器。该器件包括众多额外功能,是第一款适用于 ZigBee产品的 RF 器件。它基于 Chipcon 公司的 SmartRF 03 技术,以0.18um CMOS 工艺制成 只需极少外部元器件,性能稳定且功耗极低。CC2420的选择性和敏感性指数超过了IEEE802.15.4 标准的要求,可确保短距离通信的有效性和可靠性。利用此芯片开发的无线通信设备支持数据传输率高达 250kbps可以实现多点对多点的快速组网。

2 、芯片主要性能特点

CC2420的主要性能参数如下:

工作频带范围:2.400~2.4835GHz;

采用 IEEE802.15.4规范要求的直接序列扩频方式;

数据速率达 250kbps 码片速率达 2MChip/s;

采用 o-QPSK 调制方式;

超低电流消耗(RX:19.7mA,TX:17.4mA)高接收灵敏度(-99dBm);

抗邻频道干扰能力强(39dB);

内部集成有 VCO、LNA、PA 以及电源整流器 采用低电压供电(2.1~3.6V);

输出功率编程可控;

IEEE802.15.4 MAC层硬件可支持自动帧格式生成、同步插入与检测、16bit CRC 校验、电源检测、

完全自动 MAC 层安全保护(CTR,CBC-MAC,CCM);

与控制微处理器的接口配置容易(4 总线SPI 接口);

开发工具齐全 提供有开发套件和演示套件;

采用 QLP-48 封装,外形尺寸只有7×7MM。

3、 芯片内部结构

CC2420芯片的内部结构如图1所示。天线接收的射频信号经过低噪声放大器和 I/Q 下变频处理后,中频信号只有 2MHz,此混合I/Q信号经过滤波、放大、AD变换、自动增益控制、数字解调和解扩 最终恢复出传输的正确数据。

射频芯片CC2420的性能特点、结构及实现ZigBee通信的解决方案

发射机部分基于直接上变频。要发送的数据先被送入128字节的发送缓存器中,头帧和起始帧是通过硬件自动产生的。根据 IEEE802.15.4 标准,所要发送的数据流的每4个比特被32码片的扩频序列扩频后送到DA变换器。然后,经过低通滤波和上变频的混频后的射频信号最终被调制到2.4GHz,并经放大后送到天线发射出去。

4 、典型应用电路

CC2420只需要极少的外围元器件,其典型应用电路如图2所示。它的外围电路包括晶振时钟电路、射频输入/输出匹配电路和微控制器接口电路三个部分。

射频芯片CC2420的性能特点、结构及实现ZigBee通信的解决方案

芯片本振信号既可由外部有源晶体提供, 也可由内部电路提供。由内部电路提供时需外加晶体振荡器和两个负载电容,电容的大小取决于晶体的频率及输入容抗等参数。例如当采用16MHz晶振时 其电容值约为22pF。

射频输入/输出匹配电路主要用来匹配芯片的输入输出阻抗,使其输入输出阻抗为50Ω,同时为芯片内部的PA及LNA提供直流偏置。

CC2420可以通过4线SPI总线(SI、SO、SCLK、CSn)设置芯片的工作模式 并实现读/写缓存数据 读/写状态寄存器等。通过控制FIFO和FIFOP管脚接口的状态可设置发射/接收缓存器。注意:在SPI总线接口上进行的地址和数据传输大多是MSB优先的。CC2420片内有33个16比特状态设置寄存器,在每个寄存器的读/写周期中,SI总线上共有24比特数据,分别为:1比特RAM/寄存器选择位(0:寄存器,1:RAM),1比特读/写控制位(0:写,1:读),6比特地址选择位、16比特数据位。在数据传输过程中CSn必须始终保持低电平。

另外,通过CCA管脚状态的设置可以控制清除通道估计 通过SFD管脚状态的设置可以控制时钟/定时信息的输入。这些接口必须与微处理器的相应管脚相连来实现系统射频功能的控制与管理。

5、 配置 IEEE 802.15.4 工作模式

IEEE802.15.4 规范中规定使用DSSS调制方式,CC2420 中的调制和扩频功能框图如图3所示。

射频芯片CC2420的性能特点、结构及实现ZigBee通信的解决方案

CC2420先将要传输的数据流进行变换,每个字节被分组为两个符号,每个符号包括4个比特LSB优先传输。每个被分组的符号用32码片的伪随机序列表示,共有16个不同的32码片伪随机序列。经过DSSS扩频变换后,码片速率达到2MCHIPS/S,此码片序列再经过O-QPSK调制,每个码

片被调制为半个周期的正弦波。码片流通过I/Q通道交替传输,两通道延时为半个码片周期。

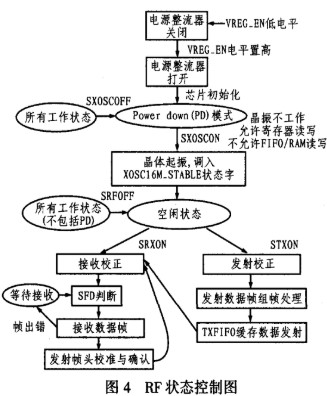

CC2420为 IEEE802.15.4 的数据帧格式提供硬件支持。其MAC层的帧格式为:头帧+数据帧+校验帧;PHY层的帧格式为,同步帧+PHY头帧+MAC帧,帧头序列的长度可以通过寄存器的设置来改变。可以采用16 位CRC校验来提高数据传输的可靠性。发送或接收的数据帧被送入RAM中的128字节的缓存区进行相应的帧打包和拆包操作 其RF的状态控制图如图4所示。

射频芯片CC2420的性能特点、结构及实现ZigBee通信的解决方案

6 、开发工具及网络组织

CHIPCOn为用户提供了评估软件-SMArt RFStu-DIO,它可以帮助开发者进行产品射频性能的评估和功能测试。同时,CHIPCOn还提供了开发套件,用户可在此基础上评估和设计真正的 ZigBee 网络。此开发套件包括 CC2420 外围硬件模块和z-STACKTM Zig-Bee 协议栈,其中包括各种高性能的 ZigBee 软件工具,如网络设置器、协议追踪调试工具等。在此基础上建立的网格式网络(网络结构如图5所示)自组织性强、抗毁性强,极大程度地拓展了网络中的节点数和无线通信范围。

射频芯片CC2420的性能特点、结构及实现ZigBee通信的解决方案

7 、结束语

CC2420是首款符合zIGBee技术的高集成度工业用射频收发器件,其 MAC层和 PHY 层协议符合802.15.4 规范,工作于免授权的 2.4GHz 频段。利用此芯片开发的短距离射频传输系统成本低、功耗小,适于电池长期供电。具有硬件加密、安全可靠、组网灵活、抗毁性强等特点,为家庭自动控制、工业监控、传感网络、消费电子、智能玩具等提供了理想的解决方案。
