DPA之铝电解电容的原理结构剖析

电源/新能源

3383人已加入

描述

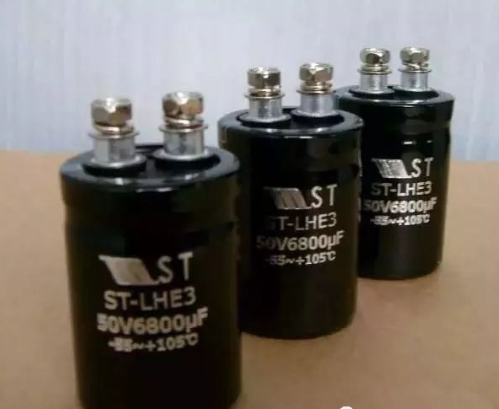

DPA之电解电容结构图解

EC电解电容是电容的一种,金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。同时电解电容正负不可接错。电解电容价格便宜,额定容量可以做到很大,其对温度特性的影响也很大。

电解电容器基本使用材料如下:铝箔、端子线、耳片、电解纸、电解液、胶盖(封口橡皮)、组立盖(电木蓋)、铝壳、胶管(套管)、胶水、胶布;

铝电解电容

绕制结构示意图解如下图所示:

铝电解电容

1)。铝箔(Aluminum Foil)主要来源地:日本、意大利、美国、法国、其次现在中国、台湾等地区也有多家铝箔制造厂商,亦有外商投资,铝箔是电解电容器最主要的材料,它分正极箔与负极箔,两大类都是原箔(或称素箔)加工而来,参考如下:

铝电解电容

a,腐蚀箔:腐蚀箔是由原箔经腐蚀处理而来,其腐蚀处理的目的是增加原箔的表面积,电容器之电容量是铝箔之表面积成正比。是同一尺寸之铝箔经腐蚀处理使其成为凹凸不平之表面,以增加其表面积,如图所示:

铝电解电容

b,负极铝箔:即有极性电解电容用的负极铝箔,原箔经腐蚀处理后的负极箔均可当作负极用,其负箔的纯度较正箔低且正极箔薄

c,化成处理:化成的目的是在原箔或腐蚀箔的利用化学药品表面,与直流电源起电解作用使附着一层氧化皮膜;

d,正极铝箔:原箔或腐蚀箔经化成处理后,就称为化成箔专给正极使用; 1 \ G4 l7 L+ V# G( J* J

铝电解电容

铝电解电容的原理结构剖面示意图如右图所示:形成阳极内侧表面一层氧化铝在电解电容扮演电介质的角色,它具有优越的介电常数e及单项特性;但与电解液接触后,这层氧化膜就具有优良的单项绝缘特性

铝电解电容

EC组件阴极材质性能特性对比表:

铝电解电容

铝电解电容器制造工艺流程图:。

铝电解电容
