软波导在使用过程中有哪些事项需要注意

淇玥电缆 发表于 2020-06-29 13:48:33
+关注

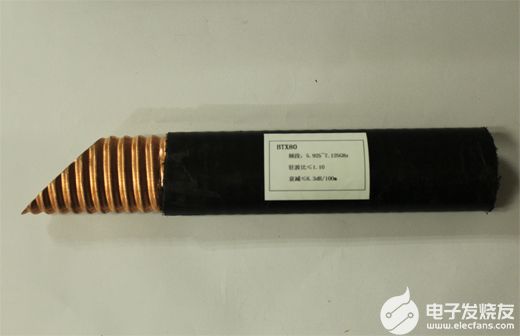

软波导是微波设备不可缺少的一种连接器,形状一般为菱形。是微波设备和馈线间起缓冲作用的传输线。软波导内壁呈波纹结构,具有很好的柔软性,能承受复杂的弯曲、拉伸和压缩,因而被广泛用于微波设备和馈线间的连接。如果指标要求不高的话一般用的是国产的。软波导的主要指标有:发射频率、接收频率、驻波比和回波损耗。下面我们就看下在使用过程中有哪些事项需要注意。

(1)在能够满足电性能使用要求的情况下,尽量选用选择截面尺寸较大的软波导。

若是4根长度相同(110mm)截面尺寸不同的软波导,在对波导两端法兰进行约束的情况下,在相同随机振动激励下软波导的应力分析结果,从分析结果可以看出,在相同载荷情况下,软波导截面尺寸相对较大的应力较小,因此在满足电性能的基础上应当尽量选择截面尺寸较大的软波导。

(2)软波导安装时,尽可能使软波导的宽面法线方向与存在最大位移差的方向一致。

根据软波导产品性能参数,软波导宽面和窄面的许用弯曲半径是不同的,宽面的许用半径要小于窄面的许用弯曲半径,也就是说产生同样曲率的情况下在宽面弯曲的情况下预应力要小。

(3)尽可能的使软波导与法兰连接的区域保持平直。

避免装配时在与法兰连接位置软波导局部出现较大曲率的弯曲。由于软波导允许的弯曲半径是一定的,曲率越大( 即弯曲半径越小)波导应力越大,减小局部弯曲曲率就可以减少软波导装配时产生的预应力。

(4)选择合适长度的软波导。

软波导过长会导致波导悬空部分质量较大,振动时软波导受到自身中部悬空质量的影响,悬空质量增加,根部应力会增大; 但若软波导过短意味着软波导用于适应变形的部分较短,容易造成软波导与法兰连接位置局部曲率过大,从而导致软波导连接根部预应力较大,以至受到激励时发生断裂。

以上就是关于软波导使用时的注意事项,在选用安装波导的时候,一定要提前把型号规格记清楚,保持垂直,防止弯曲损坏。
