灵眀光子SiPM实物图及性能对比

描述

据报道,国内领先的单光子传感器芯片公司灵明光子日前宣布已完成数千万人民币A1轮融资,本轮融资由光速中国领投,欧菲控股跟投。灵明光子联合创始人兼首席执行官贾捷阳表示,此次融资金额将主要用于研发和产品化,进一步提升公司在消费级dToF成像芯片及高性能激光雷达接收芯片领域技术和产品方案的领先优势。

灵明光子主要研发高效率单光子探测器(SPAD)的大规模集成芯片,目前主要有两条产品业务线:适用于高性能激光雷达光子接收方案的硅光子倍增管(SiPM)和适用于消费级电子产品的SPAD成像传感器(SPADIS)及整体dToF解决方案。

现阶段,公司已推出针对于高性能激光雷达所需要的单点SiPM传感器和1 x 16的SiPM线阵,并且不断提升以光子探测效率(PDE)为代表的SiPM核心性能,目前其各主要参数指标均在行业内处于国际领先水平。

共同主导此项目的光速中国创始合伙人宓群表示,“灵明光子在单光子探测器领域有多项创新,突破了现有技术的性能瓶颈,在全球范围内非常领先。”

据悉,灵明光子产品客户测试反馈良好,已得到潜在客户的认可,并获得小批量订单。接下来该产品将广泛应用在自动驾驶、智慧交通及机器人领域,实力填补国内在这一领域的研发及产品空白。

“单光子探测器技术不仅在国内,在全球范围都是非常前沿的领域,之前主要应用在一些尖端领域,灵明光子正在致力于把这项技术用于更广泛的消费电子和汽车电子领域,我们相信这在未来会有很大的发展空间。”光速中国助理合伙人朱嘉判断。

创新产品突破技术瓶颈

3D传感器正迅速成为智能手机的重要部件。在苹果公司发布的最新款iPad Pro中,基于dToF技术的激光雷达成为了其最大的亮点。其基本原理是通过对脉冲光传播时间的直接测量,实现对现实物体距离的精准感知,并通过算法将现实世界在虚拟环境中还原。

灵明光子本次发布的产品包括80 x 60与160 x 120两种分辨率规格的SPADIS芯片以及采用此款芯片的手机规格dToF模组,可实现30FPS以上的实时dToF成像,基本满足移动设备应用对于dToF性能的需求。

值得一提的是,灵明光子的dToF产品与苹果公司采用了相同的技术路线和产品思路,为安卓阵营提供了可以在性能上媲美甚至超越苹果的深度信息感知的整体方案,填补了行业空白。

从目前深度感知技术和行业来看,dToF作为下一代的技术路线,业界已经取得了共识。

“dToF技术的核心价值在于其根本性改善了手机的3D传感能力,使其能耗、抗环境光能力和精准度达到了增强现实(AR)大规模在手机、平板电脑,以及AR眼镜等应用所需的水平。就像手机生物识别技术赋能了移动支付一样,dToF也会促使手机3D技术赋能手机AR市场。”贾捷阳相信,灵明光子的dToF产品能在最短的时间,找到3D传感市场上最长远的一根价值链,并成为其中最坚固的一环。

灵眀光子SPADIS芯片及dToF模组

灵眀光子dToF模组拍摄运动场景的实时点云图。灵眀光子当前dToF产品帧率可达30FPS以上,精度误差小于1%,完全免疫反射率及多光路干扰。

现阶段,灵明光子正积极与下游厂商密切合作,推动dToF应用市场化。欧菲光参与灵眀光子A1轮的投资就是两家公司一直以来密切合作的一个缩影。

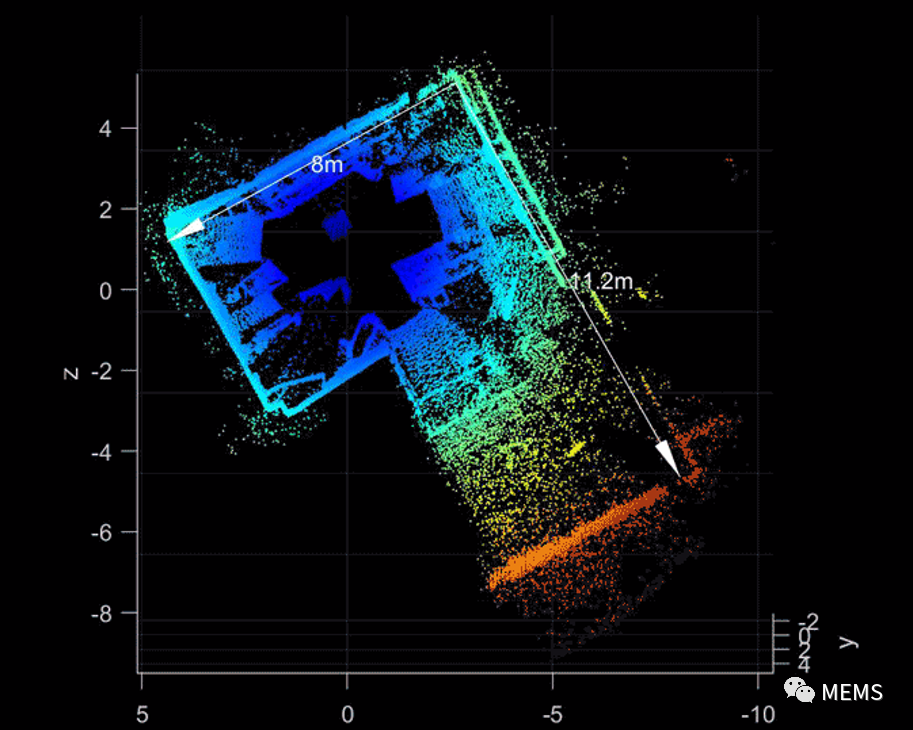

灵眀光子室内360度dToF SLAM建模点云图(附真实场景图)。当前产品可对边长10m以上的复杂室内场景进行高精度3D重建,细节还原能力强,可以分辨桌上细小物品。

双方之间的密切合作不仅能充分发挥彼此优势,加速dToF产品研发落地,同时也能更好地推进dToF系统各个零部件厂商间的合作,促进dToF供应链整体成熟。此外,更能增强手机厂商对于dToF产业化的信心,加快dToF在手机上的应用。

“我们相信dToF在未来手机3D领域有极好的应用前景。先进的核心技术和成熟的量产经验相结合是推动dToF尽快在手机领域量产落地的关键,欧菲和灵明光子的合作无疑符合这一正确方向。” 欧菲光集团股份有限公司副总裁关赛新说。

探路激光雷达市场

其实,在光电探测技术领域,激光雷达市场已先期验证了SPAD技术的价值。在此之前,探测距离不足、功耗过大、成本过高、难以与现有的电路集成,这些都是激光雷达面临的共性问题。事实上,从自动驾驶到智能家居,再到工业传感等,激光雷达都有着非常广泛的应用,但由于技术发展的滞后,每个领域都会出现类似的问题。

针对这些问题,灵明光子团队为激光雷达以及其他的深度传感设备量身定做了一款效率高、性能先进的硅光子倍增管(SiPM),来解决激光雷达和其他类似设备核心的痛点。

据介绍,灵明光子最新一代硅光子倍增管产品已实现业界最高的15%(905nm)PDE,性能与美国日本的同类型产品相比显著领先。这样的性能提升意味着能让激光雷达提升超过50%的探测距离,能大幅降低功耗并减少成本。灵明光子在单光子测距上的技术突破,对整个3D成像行业有着举足轻重的意义。

灵眀光子SiPM实物图及性能对比。公司现有单点及1x16两个规格的产品,与市场上当前出货量最大的安森美RB10020相比,各方面性能都有大幅度提升。

国内最强行业阵容

灵明光子由毕业于斯坦福大学和荷兰代尔夫特理工大学的四位海归博士共同创立,公司在成立短短两年内聚集了高效率单光子探测器行业最顶尖的技术人才,包括10位国外一流高校博士以及多位15年以上从业经验的资深研发、管理人员。

目前,公司已组建了国内最强的行业团队,积累了丰富的dToF技术研发经验,具备dToF系统所需的材料、光学、器件、工艺、集成电路、封测和算法的全堆栈设计开发能力,技术全面程度远超一般芯片设计团队,技术积累和产品开发能力在未来可与行业国际一线公司竞争。

宓群表示,“我们很欣赏灵明光子的团队,几位创始人在一起合作多年,配合默契,也有胸怀不断引入优秀的人才,这点难能可贵。”

“随着中国经济的不断发展,中国越来越需要发展自己的核心高端半导体技术,单光子探测器正符合中国未来科技发展的需要。”宓群提及,光速多年来一直都在积极布局硬科技,包括半导体领域,从早年的中微半导体,到近年来的爱科微、灵明光子等等。同时,重视被投公司之间的协调效应,比如灵明光子和光速投资的全球领先的自动驾驶激光雷达公司禾赛科技就有深度合作。

“我们认为只有掌握核心技术的公司未来才会有持久的竞争力和长远的生命力。以单光子探测器为例,是否掌握探测器的感光层工艺技术就非常关键。我们看好中国的半导体行业在各个细分领域会诞生出更多的龙头企业,光速也会持续在半导体设计、装备和材料领域加大布局。”宓群强调。
