常见的照明线路接线图

电力工程技术官方 发表于 2020-08-02 09:19:29

灯座:它的作用是固定灯泡(或者灯管)。按其结构形式可分为螺丝口和卡口(插口)灯座;按其安装方式可分为吊式灯座(俗称灯头)、平灯座和管式灯座;按其外壳材料可分为胶木、瓷质和金属灯座;按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。

开关:其作用是接通或断开电源的器件,一般称灯开关。根据安装形式分为明装式和暗装式。明装式有拉线开关、拨把开关(又称平开关)等,暗装式多采用拨把开关(也称跳板式开关)。按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。

插座:它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。它连接方便、灵活多用,有明装和暗装之分,按其结构可分为单相双极双孔、单相三级三孔(有一极为保护接地或接零)和三相四极四孔(有一极为接零或接地)插座等。

电路图大致分为一下几种:功能图,原理图,布线图,展开图,单线图和多线图等等,一般我们装修电图纸都是单线布置图,它能够客观的反映导线的走向以及开关,插座,灯具和电器的安装位置。

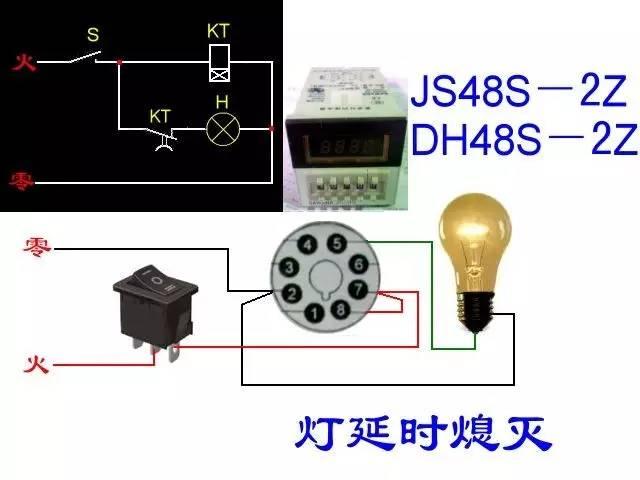

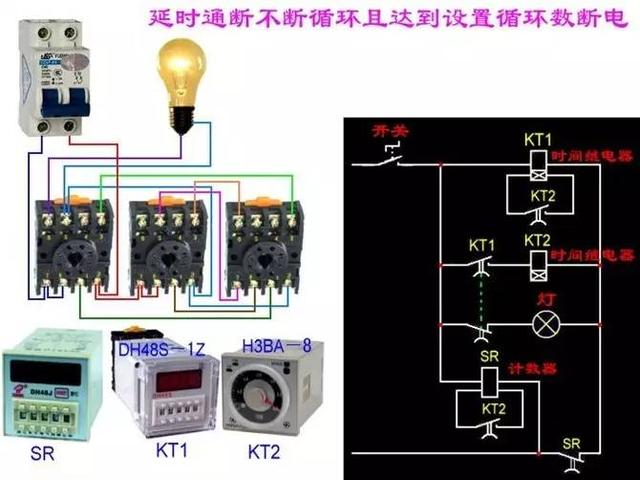

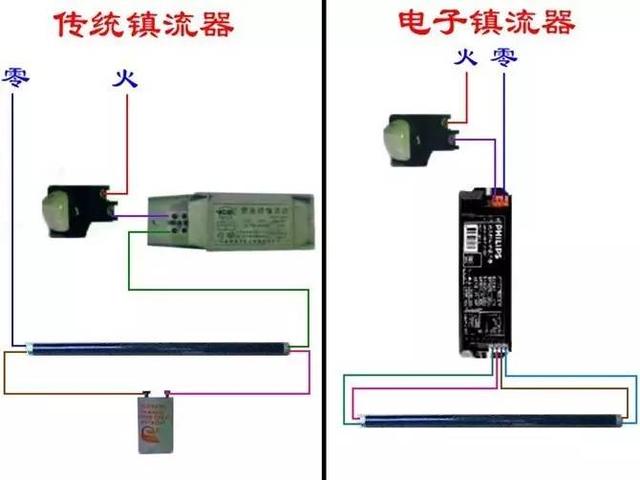

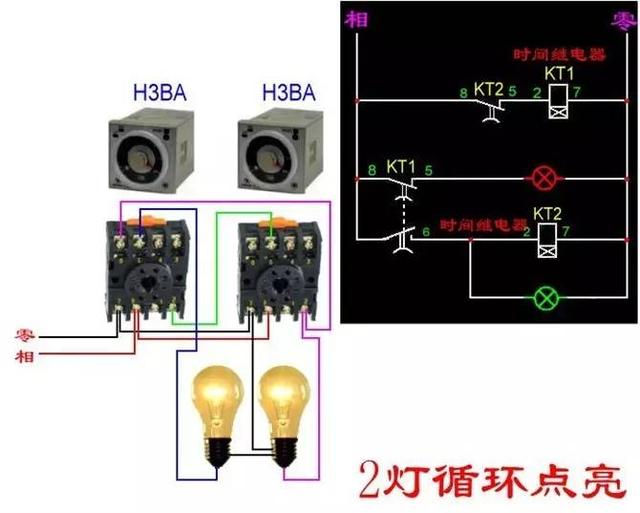

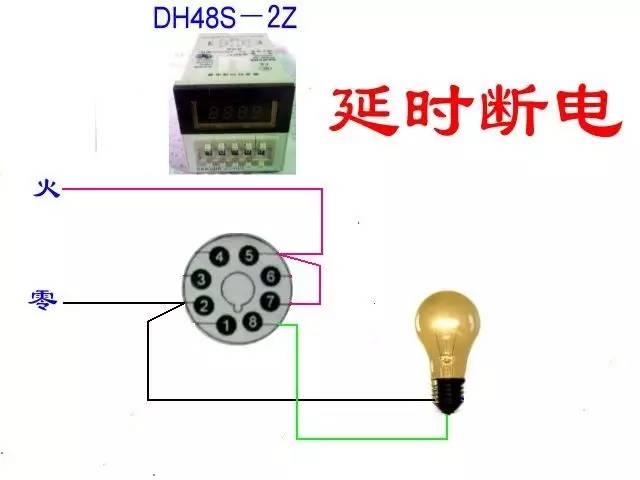

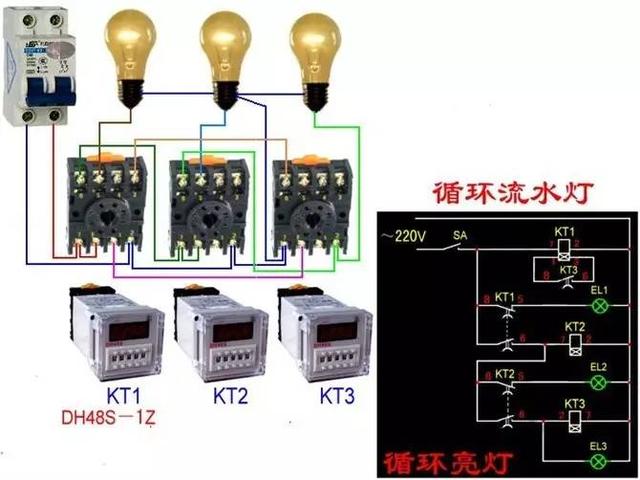

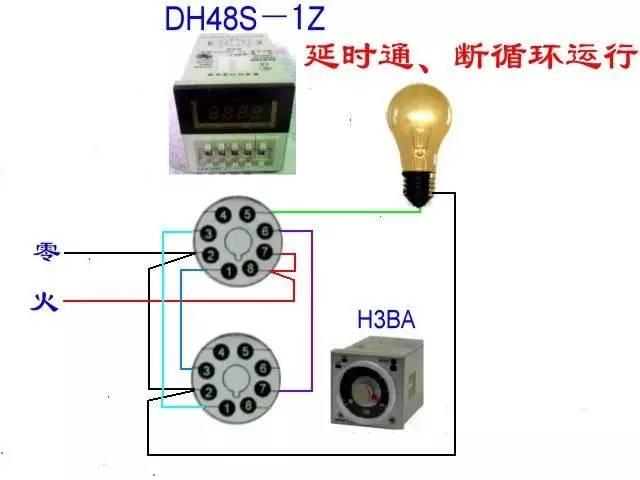

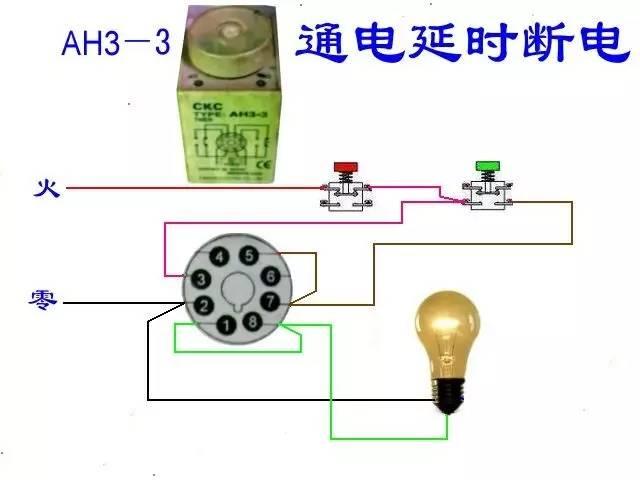

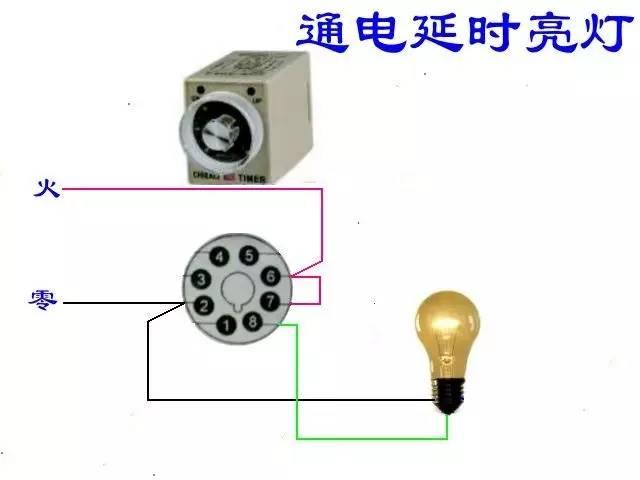

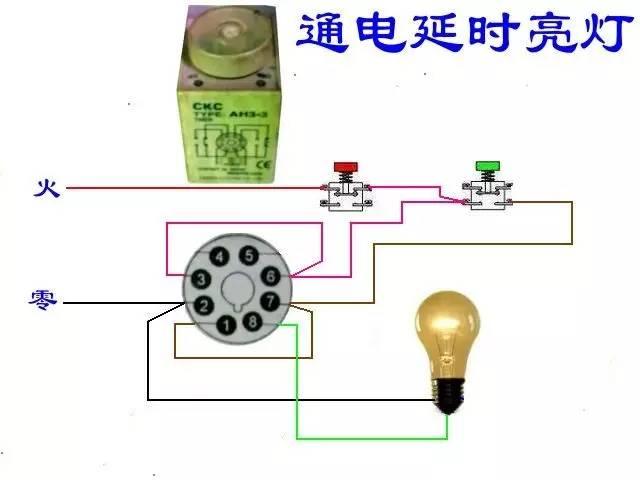

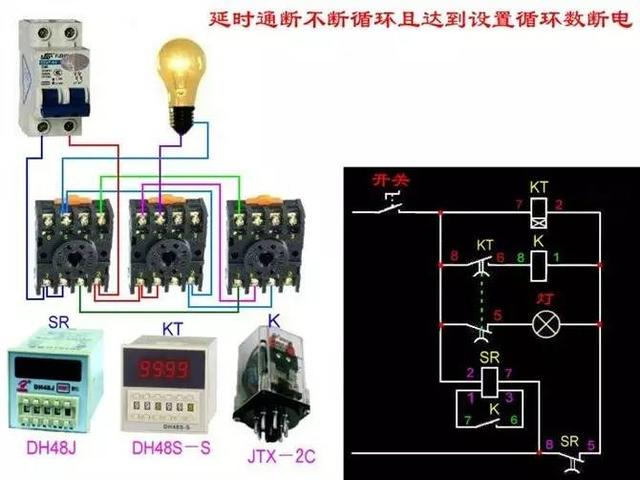

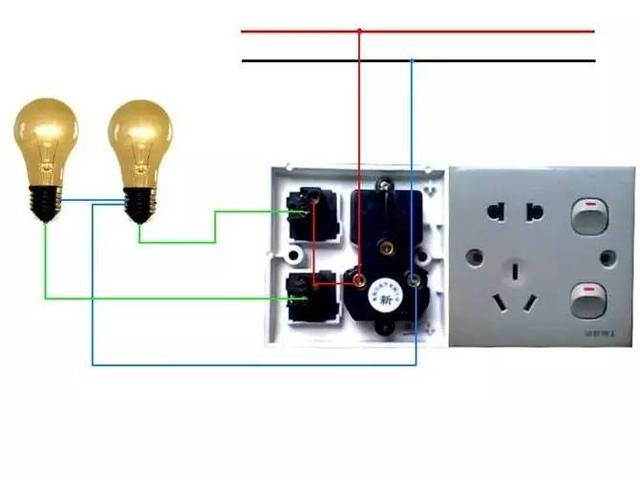

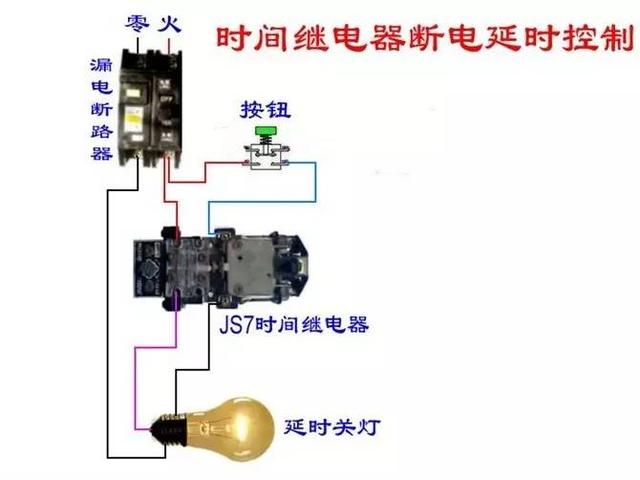

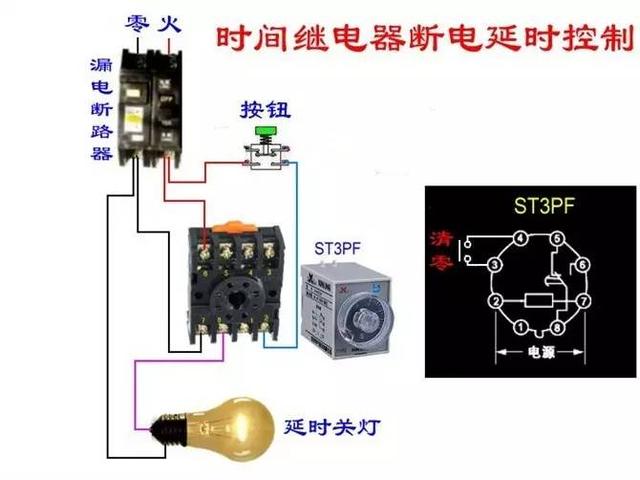

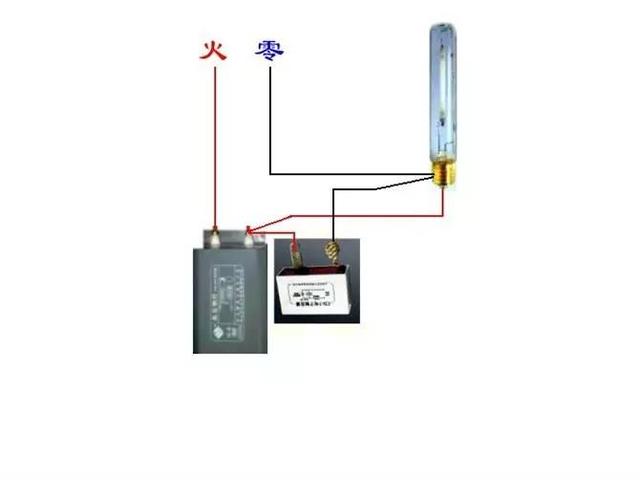

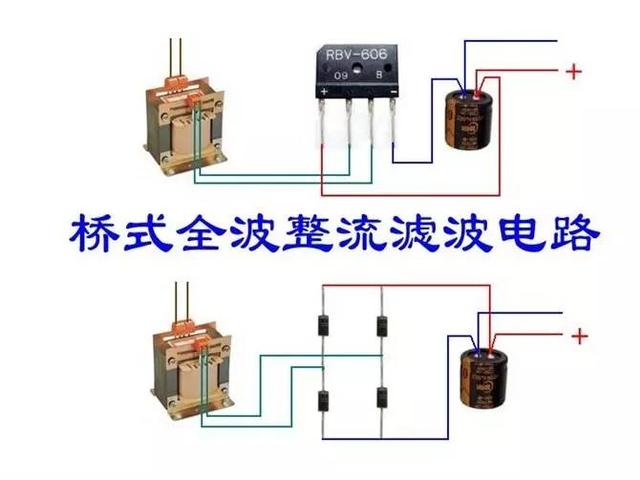

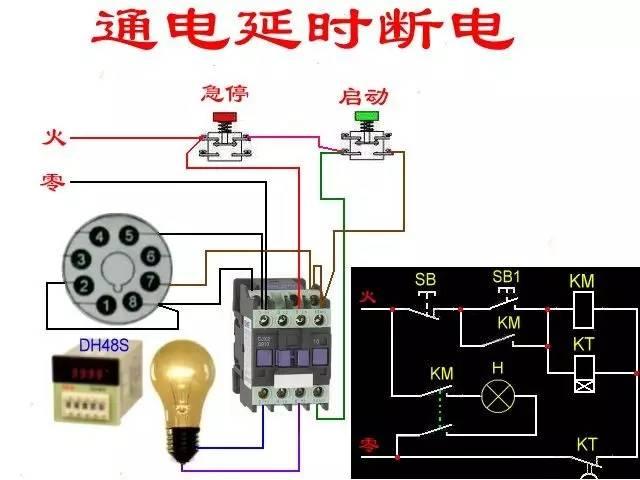

常见的照明线路接线图

最后特别提醒:在操作的过程中一定要确保安全的情况下进行,毕竟电这个东西是不讲人情的,切记,安全最重要。

在电器施工图纸中,也不是像题主说的那样,先走灯具连灯具的,而是因为这个时候零线可以共用,它们是需要把零线连接起来,而不是开关的控制线连接起来;这样可以节省很多线材的。

标准接线应该是从1P断路器引岀火线L和零线N同时进入线管到每盏灯的位置,再从此位置到灯开关穿红线和黄、或绿线做控制灯线,以此类推。红线是灯的电源线,在每盏灯的接线位置做好灯控线、和兰线N两个线头就可以了。灯开关是控制火线L,为的是在装灯或维修时不用断开总电关掉灯开关就能控制火线L了,做到用电安全。
