  1.构造

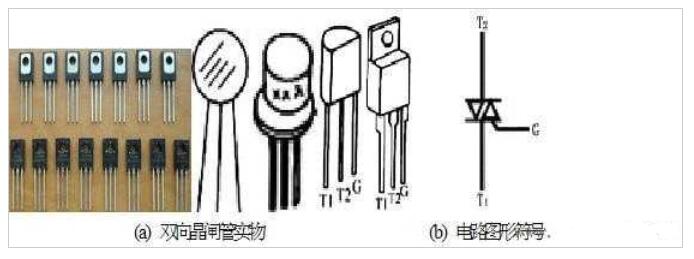

  双向晶闸管是一种新式的半导体三端器材,它具有恰当于两个单向晶闸管反向并联作业的效果。如下图所示为双向晶闸管的什物和电路图形符号。

  双向晶闸管的构造_导电特性与特征

  符号中的T1、T2称为两个主电极,无所谓阳极和阴极之分,其间T1称为榜首主电极,T2称为第二主电极,G仍为操控极。

  2.导电特性

  在双向晶闸管榜首主电极和第二主电极之间加上适合的作业电压后,若操控极加正极性触发信号,双向晶闸管导通,电流方向是从T2流向T1;若操控极加负极性触发信号,双向晶闸管也导通,电流方向从T1流向T2。由此可见,双向晶闸管操控极G上的触发脉冲极性改动时,就可以操控其导通电流的方向。加在操控极G上的触发脉冲的巨细或时刻改动时,就能改动其导通电流的巨细。

  与单向晶闸管的差异是,双向晶闸管G极上触发脉冲的极性改动时,其导通方向就跟着极性的改动而改动,然后可以操控沟通电负载。而单向晶闸管经触发后只能从阳极向阴极单独导游通,所以晶闸管有单双向之分。

  3.双向晶闸管的特征

  可控的双导游电开关。

  阻断→导通的条件:第二主电极(T2)和操控极(G)有关于榜首主电极(T1)的电压同为正或同为负

  导通→阻断的条件:
