一、内存插槽

内存插槽是指主板上所采用的内存插槽类型和数量。主板所支持的内存种类和容量都由内存插槽来决定的。目前主要应用于主板上的内存插槽有:

1.SIMM(Single Inline Memory Module,单内联内存模块)

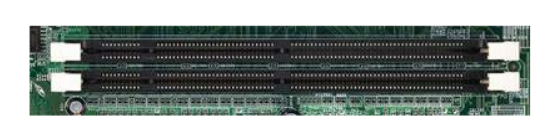

168针SIMM插槽

内存条通过金手指与主板连接,内存条正反两面都带有金手指。金手指可以在两面提供不同的信号,也可以提供相同的信号。SIMM就是一种两侧金手指都提供相同信号的内存结构,它多用于早期的FPM和EDD DRAM,最初一次只能传输8bif数据,后来逐渐发展出16bit、32bit的SIMM模组,其中8bit和16bitSIMM使用30pin接口,32bit的则使用72pin接口。在内存发展进入SDRAM时代后,SIMM逐渐被DIMM技术取代。

2.DIMM

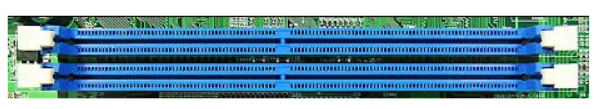

184针DIMM插槽

DIMM与SIMM相当类似,不同的只是DIMM的金手指两端不像SIMM那样是互通的,它们各自独立传输信号,因此可以满足更多数据信号的传送需要。同样采用DIMM,SDRAM 的接口与DDR内存的接口也略有不同,SDRAM DIMM为168Pin DIMM结构,金手指每面为84Pin,金手指上有两个卡口,用来避免插入插槽时,错误将内存反向插入而导致烧毁;DDR DIMM则采用184Pin DIMM结构,金手指每面有92Pin,金手指上只有一个卡口。卡口数量的不同,是二者最为明显的区别。DDR2 DIMM为240pin DIMM结构,金手指每面有120Pin,与DDR DIMM一样金手指上也只有一个卡口,但是卡口的位置与DDR DIMM稍微有一些不同,因此DDR内存是插不进DDR2 DIMM的,同理DDR2内存也是插不进DDR DIMM的,因此在一些同时具有DDR DIMM和DDR2 DIMM的主板上,不会出现将内存插错插槽的问题。

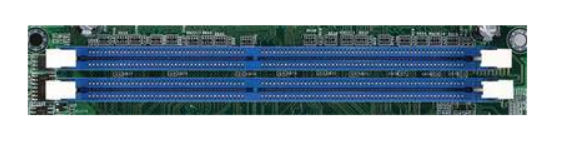

240针DDR2 DIMM插槽

3.RIMM

RIMM是Rambus公司生产的RDRAM内存所采用的接口类型,RIMM内存与DIMM的外型尺寸差不多,金手指同样也是双面的。RIMM有也184 Pin的针脚,在金手指的中间部分有两个靠的很近的卡口。RIMM非ECC版有16位数据宽度,ECC版则都是18位宽。由于RDRAM内存较高的价格,此类内存在DIY市场很少见到,RIMM接口也就难得一见了。

二、内存模组

内存模组在此可以简单地理解为芯片组所能支持的标准内存插槽数量。由于每款芯片组对于内存芯片的数据深度和数据宽度支持程度不同,实际上也就决定了每个内存BANK的最大容量,进而也就决定了芯片组所能支持的内存BANK数量。而内存BANK数量就决定了标准内存插槽的数量,一般来说,每个内存插槽支持2个内存BANK。例如865PE芯片组支持4条双BANK内存插槽,而815EP芯片组则支持2条双BANK内存插槽或3条单BANK内存插槽。

在实际的主板产品中,实际内存插槽数量与芯片组的标准内存插槽数量可能会有所不同,例如865PE主板如果从4条减少到2条,这会导致该主板所能支持的最大内存容量从4GB下降到2GB;如果865PE主板从4条增加到6条或更多,则并不会增大最大内存容量,仍然只有4GB,因为增加的内存插槽其实是与原有的内存插槽共用内存BANK的,在这样的主板上会对内存条的类型和容量作出严格限制,在插内存条时必须参照主板说明书。
