模数转换方案合集

电路设计技能 发表于 2020-11-02 18:27:34

模拟信号只有通过A/D转化为数字信号后才能用软件进行处理,这一切都是通过A/D转换器(ADC)来实现的。与模数转换相对应的是数模转换,数模转换是模数转换的逆过程,接下来本文将主要介绍几种模数转换的方法以及模数转换器的参数等。

1、16位、20Msps~125Msps模数转换器的演示电路板

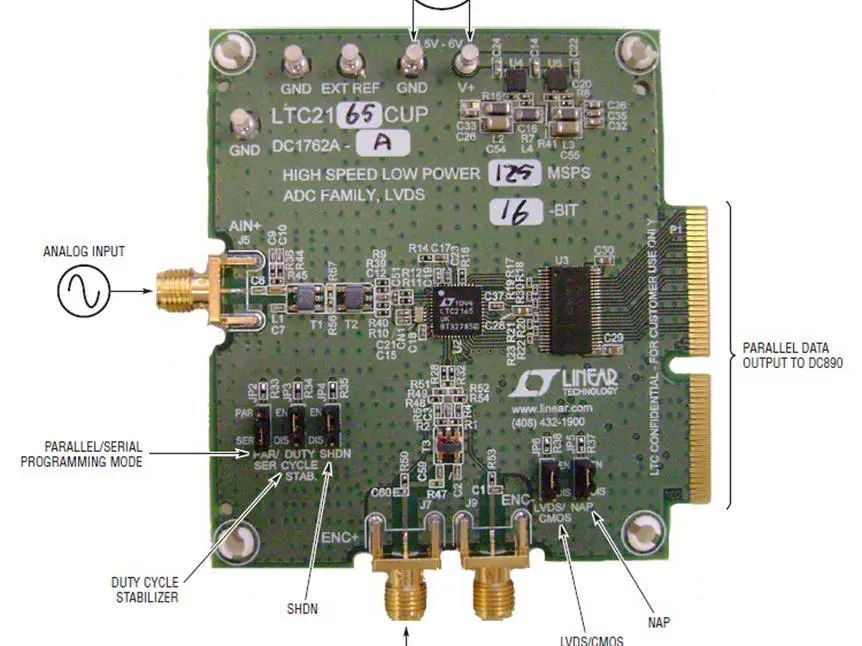

演示电路板DC1762A是基于一系列的16位、20Msps~125Msps模数转换器设计的。每个组件是下列设备特征之一:LTC2165, LTC2164, LTC2163,LTC2162, LTC2161, LTC2160, LTC2159, 或LTC2269高速,高动态范围模数转换器。

2、24位、4通道模数转换、数据采集系统(原理图+PCB源文件+BOM)

24位、4通道模数转换、数据采集系统概述:

在过程控制和工业自动化应用中,±10 V满量程信号非常常见;然而,有些情况下,信号可能小到只有几mV。用现代低压ADC处理±10 V信号时,必须进行衰减和电平转换。但是,对小信号而言,需要放大才能利用ADC的动态范围。因此,在输入信号的变化范围较大时,需要使用带可编程增益功能的电路。

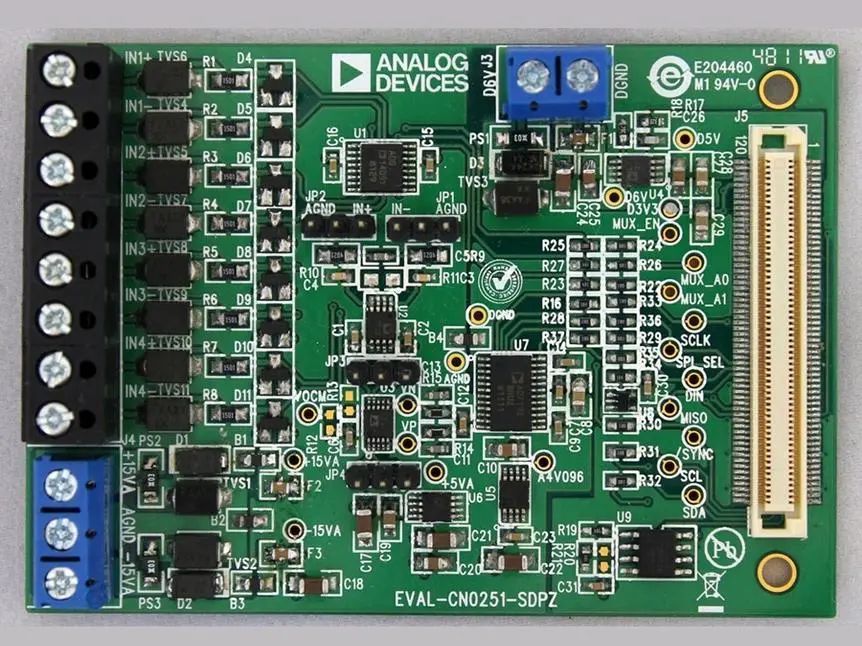

该电路设计是一种灵活的信号调理电路,用于处理宽动态范围(从几mV p-p到20 V p-p)的信号。该电路利用高分辨率模数转换器(ADC)的内部可编程增益放大器(PGA)来提供必要的调理和电平转换并实现动态范围。

该电路包含一个ADG1409多路复用器、一个AD8226仪表放大器、一个AD8475差动放大器、一个AD7192 Σ-Δ型ADC(使用ADR444基准电压源)以及 ADP1720稳压器。只需少量外部元件来提供保护、滤波和去耦,使得该电路具有高集成度,而且所需的电路板(印刷电路板[PCB])面积较小

3、模数转换物联网开发板原理图+PCB源文件

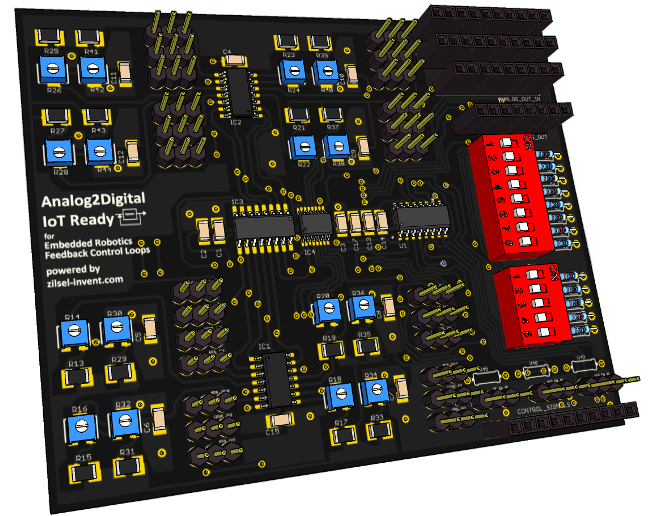

该模数转换物联网开发板主要应用于模拟嵌入式机器人反馈控制回路,通过仿真模拟传感器之间通讯,输出数字信号。该模数转换开发板解决方案是基于两个主要集成电路:ADG(模拟多路复用器)和ADC(模拟数字转换器)。它是一个可编程的科学解决方案,通过MCP3208集成电路提供SPI串行通信。模拟传感器电压通过可调电阻获得分压,具体详见附件内容。

4、高分辨率模数转换器ADS1262 ADS1263原理图+PCB+BOM表 低噪声 高精度额温枪设计

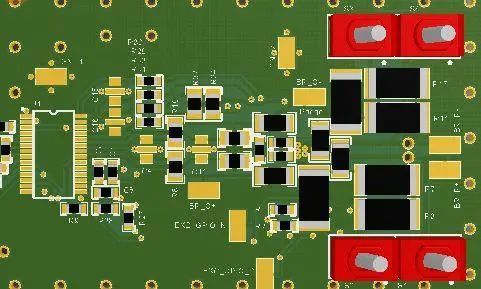

ADS1262 和 ADS1263 是具有集成 PGA、电压基准和内部故障监视器的低噪声、低漂移的模数转换器ADC。ADC 提供了一套完备的高精度、单芯片测量解决方案,可满足大多数传感器应用的需求,其中包括秤重天平、应力计传感器、热电偶、高精度红外测温等。  高分辨率模数转换器ADS1262 ADS1263,提供原理图+PCB+BOM表,可供低噪声 高精度的测量设备用,例如红外测温、额温枪设计等。

5、模数转换LED旋转时钟设计(原理图、程序源码)

该设计为老外做的LED旋转时钟,电路基于AVR AT90S2313设计。由于转载的地方没有标识原文出处,所以只能对原作者说声对不起了。

责任编辑:xj

原文标题:深入浅出,10个模数转换方案精选大合集

文章出处:【微信公众号:电路设计技能】欢迎添加关注!文章转载请注明出处。
