新型车床夹持技术的特点及技术案例

夹具侠 发表于 2020-12-17 11:30:49

车床加工中,夹持工件主要以卡片为主,而在常规的卡盘中可以夹持的形状比较有限,一般已圆形为主,且在夹持圆形工件时,工件容易出现变形,特别是薄壁件。而下面这项夹持技术可以很好的解决这类问题。

一、新型车床夹持技术特点

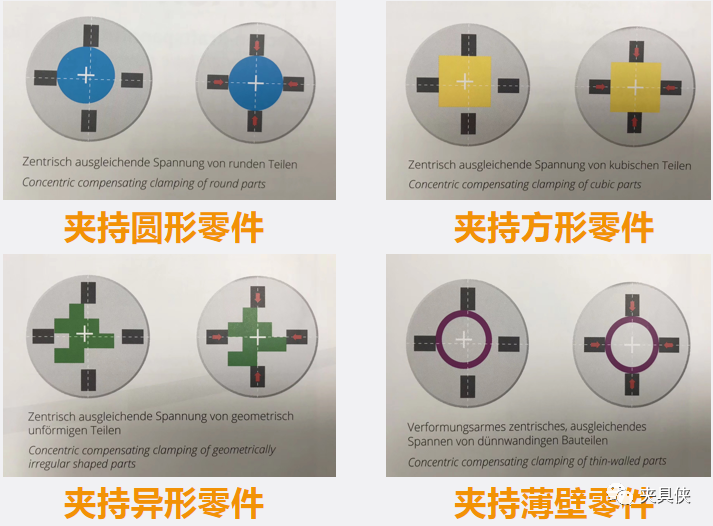

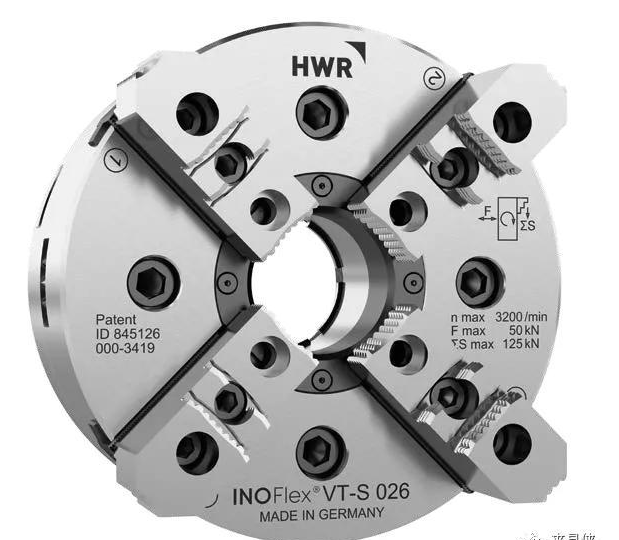

INOFlex 四爪浮动自定心卡盘,可以夹持圆形、方形、异形、薄壁等各种零件。


图 1 INOFlex


图 2

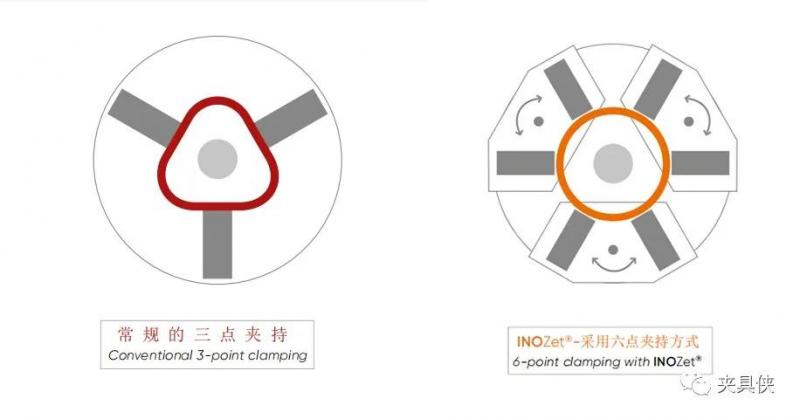

而在三爪卡盘上安装 INOZet 部件,由原来的三点夹持变成六点夹持,大大减小工件变形量。

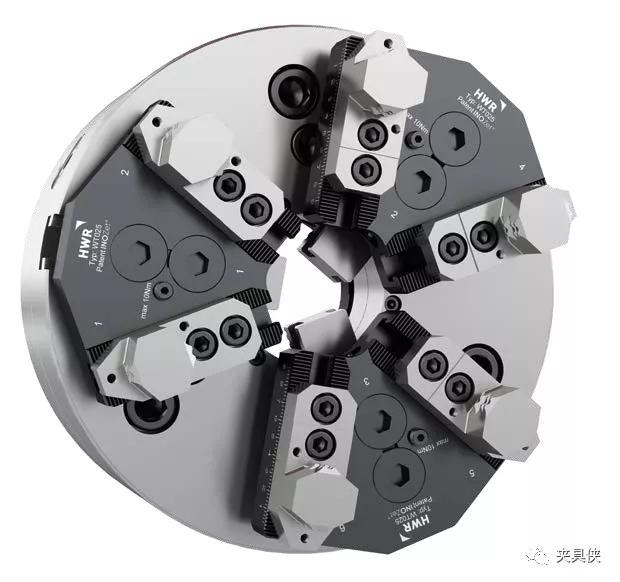

图 3 INOZet


图 4

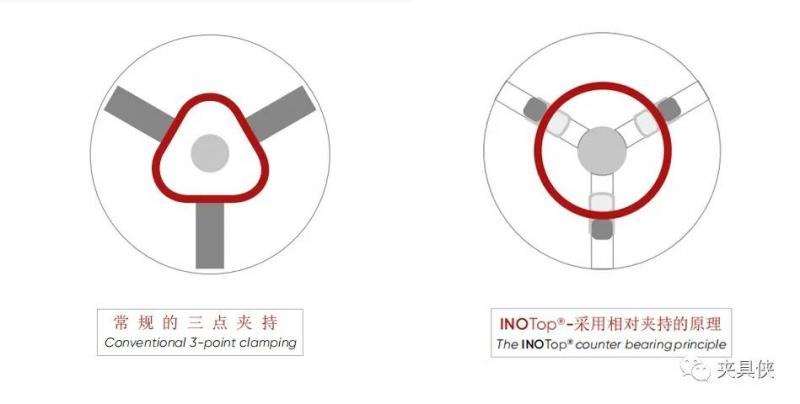

在三爪卡盘上安装 INOTop 部件,使得薄壁工件在不受压迫力状态下夹持,工件不变形。

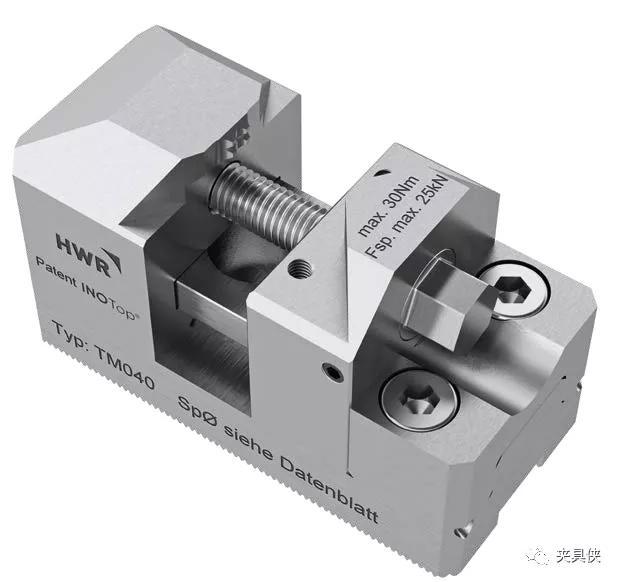

图 5 INOTop


图 6

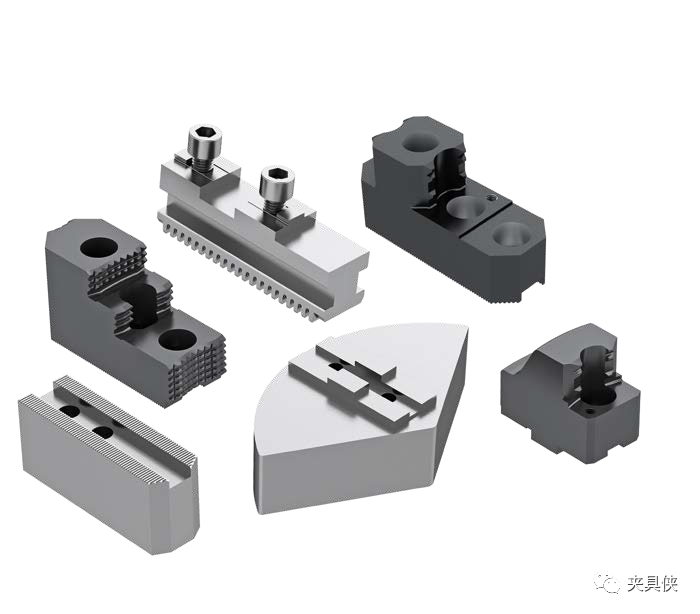

除了 INOFlex 卡盘、INOZet 部件、INOTop 部件,还开发了各种各样的卡爪产品。


图 4

二、新型夹持技术的组合

卡盘与不同的部件及卡爪进行组合可以夹持各种各样不同的工件。


图 5

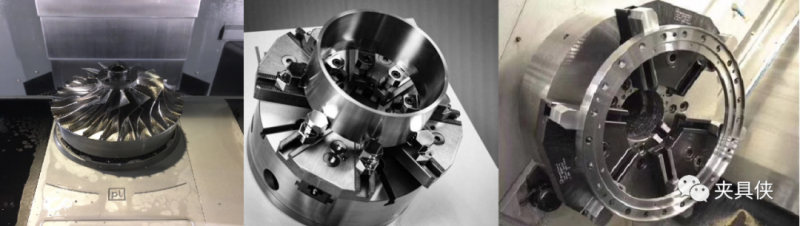

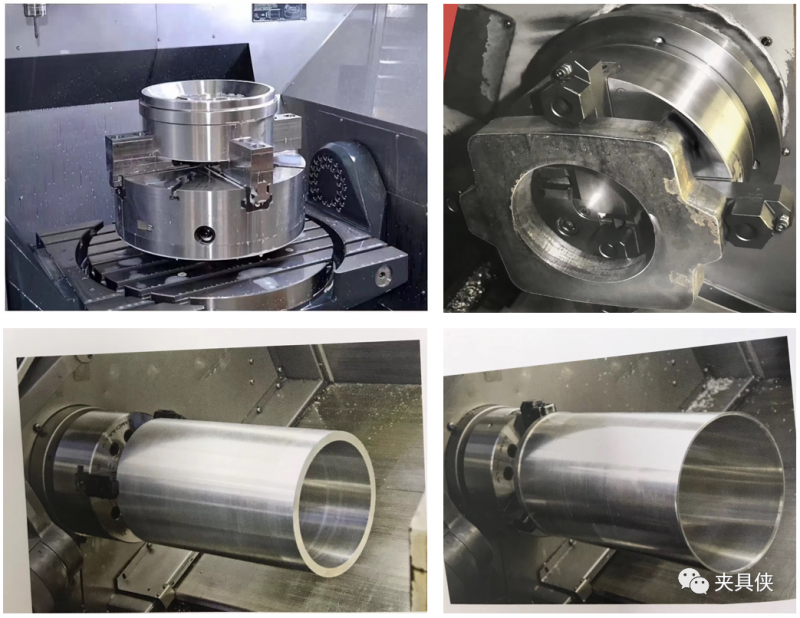

三、应用案例


图 6


图 7
