车载热像夜视巡逻监控系统的结构组成及功能特点分析

佚名 发表于 2020-11-22 09:44:12

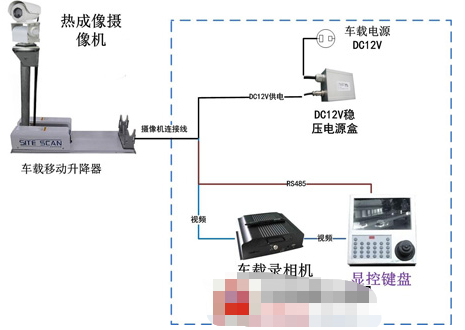

1、系统方案

车载热像夜视巡逻监控系统是专门针对SUV、皮卡、越野等小型巡逻车所研发的系统,集成热成像摄像机、车载抗震云台、车载升降系统、录相、显示控制键盘、车载稳压电源等于一体的的车载昼夜监控移动平台。系统配备公司自主研发高灵敏度热成像摄像机作为前端成像设备,采用第五代非制冷制红外VOX探测器,整机体积小、夜视距离远、范围大。配备三维显示控制键盘,可控制摄像机360度搜索,车顶采用简易升降系统可使摄像机升高1米,采用超小型车载硬盘录相机实时录相,接口相适应的复合视频接口,可实时将视频实时录相、回放、检索、导出功能。本系统还可根据客户需求扩展3G无线传输功能,方便后台远程观察与指挥。

车载热像夜视巡逻监控系统的结构组成及功能特点分析

2、主要配置介绍

2.1、热成像摄像机

HP-TC4105PT车载一体化热成像摄像机,是开发的集光、机、电、图像于一体的高级智能监控产品。它基于最新的第五代非制冷红外技术和红外光学技术开发的远距离热成像摄像机,作用距离可达1km以上。采用高灵敏度324X256分辨率的非制冷型焦平面成像探测器,先进数字电路和图像处理算法可提供细腻平滑的图像。特殊设计的红外镜头,可兼顾搜索与观察双重应用需求,为用户的实际应用带来极大的便利。整体外壳采用超强铝合金达到了IP66防护等级,可密封充氮,保证设备在野外恶劣环镜中长期运转。

HP-TC4105PT配备车载专用全金属设计云台,采用特殊设计的蜗轮蜗杆传动装置,抗震、抗冲击,全天候环境设计,防水、耐高温、耐老化。选用高性能电机,运行平稳,瞬时停止无抖动,内置稳定装置克服了垂直转动自然下垂的缺点,云台底盘可选配安装减震托盘,稳固耐用,符合国家车载振动标准,适用在各种路面环境下实施车载监控。

2.2、显控键盘

DSC107显示控制键盘是为车载云台摄像机控制应用的一种操作键盘。控制键盘可调用并控制所有的摄像机,显示区能显示当前摄像机号。本控制键盘带液晶屏显示,能够直接显示前端摄像机图像信号。7英寸 16:9, 背光:LED

显控终端是热像、激光一体化智能夜视仪专用显示、控制设备,产品体积小、携带方便、锂电池供电、外形美观,外壳采用铝合金设计,能够在复杂的外部环境中使用,是一款使用方便的显示控制设备。

2.3、车载快装支架与与移动升降器

快装支架采用铝合金制作,固定在车顶后,可随时拆装车载摄像机,方便灵活。车载抗震器有效降低车辆行驶过程中所产生的震动,保护摄像机免受损坏,有效提高摄像的使用寿命。

车载移动升降器立杆高度为1M的摄像设备系列,采用倒伏式升降机构,适合如轿车、皮卡等小型汽车配备,它将云台通过旋转云台固定在立杆上,使用时将立杆从车顶立起实现应急照明及设想,它是升降式车载移动设备中最简化的升降式照明摄像设备,减轻了系统的整机重量保留了0度到90度的升降功能,旋转云台的全方位搜索定位及照明摄像功能。整机采用12V直流供电,方便安装。

2.4、3G无线视频传输模块

特点:

广泛的网络支持,EVDO、WCDMA、TD-SCDMA可选

独有的可靠连接技术,在恶劣网络条件下保障视频流畅传输

高效H.264 超低码流视频压缩技术,轻松实现高清晰视频图像在低网络带宽下的传输

网络带宽自适应技术,根据网络带宽自动调整视频帧率,传输最高可达25 帧/秒

传输延时小,平均延时小于3 秒

支持分级用户权限管理,采用数据流加密技术,保证网络通信安全

支持电脑浏览,手机浏览,监控中心电视墙浏览多种观看方式

嵌入式模块化设计,内置硬件看门狗,可长时间连续运行

一键恢复出厂设置,系统支持在线升级,使用维护方便

2.5、车载硬盘录相机

产品特点:

VIDEO影像输出,可与主机端回放观看;

录像格式:D1、CIF两种;

具有声音输入功能;

最人性化的播放软件、操作简易;

完整可靠的事件记录表方便于搜索录像;

具备完整时间、日期记录,可直接显示播放与荧幕上;

宽电压输入设计;

通电就开始录像完全不用操作;

录像资料以2.5寸SATA硬盘储存;

具4组警报I/O输入,内建蜂鸣器;

可真接由USB进行初体升级;

全铝合金外观设计,安装方便
