什么是霍尔传感器?

霍尔传感器是一种基于霍尔效应原理制造的一种传感器,介绍霍尔传感之前先来看一下什么是霍尔效益,这种霍尔效应是指把带有电流的金属薄片置于垂直于它的磁场中,那么在在金属薄片的两侧面之间会产生一个电位差,我们把这个电动势称之为霍尔电动势,产生这种现象时候就是霍尔效应。因此产生霍尔需要几个条件:电流、金属薄片、磁铁。利用霍尔效应原理可以制作出霍尔传感器。

AH173霍尔传感器

霍尔传感器一般分为线型霍尔传感器和开关型霍尔传感器两种,广泛应用于直流无刷电机、功率测量、阀门位置、电流传感、位置检测、流量测量等,下面介绍一款开关型的霍尔传感器AH173,而且是双极型,它有两种封装:SOT23和TO92,它有三个引脚:VCC、GND、OUT,输出的是高低电平脉冲。

特点:

①3V至20V直流输入电压

②最大电流25mA

③工作温度:40°C~+125°C

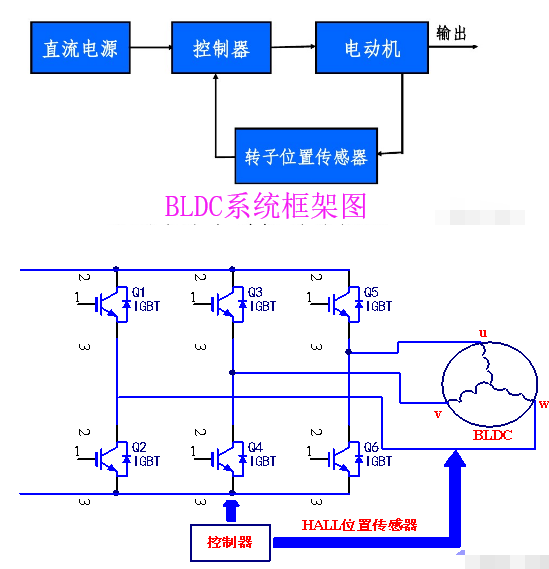

无刷直流电动机一般由电源、控制器、电动机以及位置传感器等组成,如下图,通常用数字信号控制,具有耗能低、转速精细化、噪声小等特点,有些采用霍尔传感器作为位置传感器

作为三相无刷电机,它是根据电机里的霍尔传感器进行换相使电机正常运转,一般有三个霍尔传感器,霍尔输入信号经过处理之后,得到可靠的换相信号,信号经过控制器处理执行相应的动作。

AH173属于锁定型霍尔元件,它对磁铁的S极和N极都敏感,在它的表面会有一个标记点,在安装时候需要注意方向。如果磁感应强度超过动作点Bop时,电平由高变为低电平,在磁场撤销后输出状态保持不变,进入锁存状态,若加一个反向磁感应且达到Brp强度时,电平由低变成高。
