LT3761 LED驱动器精确的PWM LED调光功能

描述

LED可以通过两种方式调光:模拟和脉宽调制(PWM)调光。模拟调光通过简单地调节灯串中的直流电流来改变LED光输出,而PWM调光通过改变灯串中恒定电流的占空比来有效地改变灯串中的平均电流,从而达到相同的效果。尽管模拟调光具有吸引力的简单性,但它不适合许多应用,因为它在仅 25:10 的亮度水平下会损失约 1%+ 的调光精度,并且会扭曲 LED 的颜色。相比之下,PWM调光可以产生3000:1和更高的调光比(在100Hz时),而不会对精度造成任何显着损失,并且LED颜色也不会发生变化。

LT3761 通过产生自己的 PWM 信号,将模拟调光的简单性与 PWM 调光的准确度相结合。通过在调光输入端调整简单的直流信号,可以实现高调光比,无需额外的PWM生成微控制器、振荡器或信号发生器。LT3761 的内部 PWM 信号能够产生 25:1 的调光,而利用一个外部 PWM 信号仍可提供高达 3000:1 的调光。

大功率 LED 驱动器

LT®3761 是一款高功率 LED 驱动器,类似于 LT3755-2 和 LT3756-2 系列。它是一款 4.5V 至 60V 输入至 0V 至 80V 输出的单开关控制器 IC,可配置为升压、SEPIC、降压-升压模式或降压模式 LED 驱动器。它具有 100kHz 至 1MHz 开关频率范围、开路 LED 保护、额外的内部逻辑以提供短路保护,并可用作具有电流限制的恒压稳压器或恒流 SLA 电池或超级电容充电器。

图 1 显示了具有 PWM 调光功能的 94% 高效率 60V、1A (60W) 350kHz 汽车前照灯应用。LT3761 采用与 LT3755 / LT3756 系列相同的高性能 PWM 调光方案,但具有内部生成的 PWM 调光信号的附加特性,并且无需额外的引脚。

led驱动器

图1.效率为 94% 的汽车前照灯升压 LED 驱动器,具有 25:1 的内部 PWM 调光。

内部 PWM 调光发生器

与其他高功率 LED 驱动器不同,LT3761 能够产生自己的 PWM 调光信号以产生高达 25:1 的调光。这使其能够产生精确的PWM调光,而无需外部PWM生成组件。LT3761 只需要一个外部 DC 电压 (与模拟调光控制非常相似),即可在所选频率下实现高性能 PWM 调光。它仍然可以接收PWM输入信号,以标准方式使用该信号驱动LED串。

led驱动器

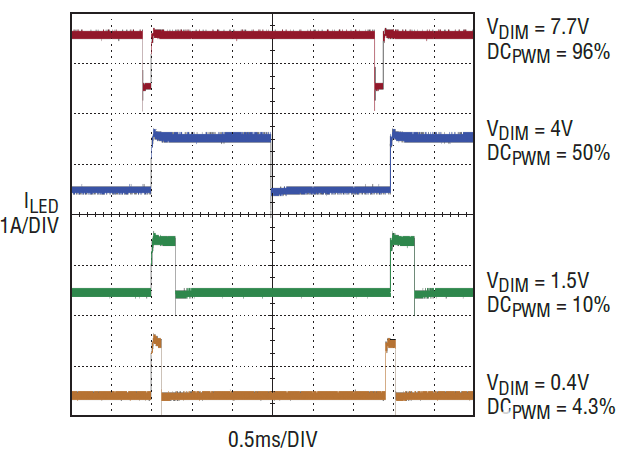

图2.内部生成的PWM信号和LED电流,用于图1中的应用。

内部 PWM 调光信号发生器具有可编程频率和占空比。PWMOUT处的方波信号频率由电容CPWM从PWM引脚到GND设置,公式如下:fPWM = 14kHz • nF/CPWM。PWMOUT上信号的占空比由进入DIM/SS引脚的μA级电流设置,如图3所示。PWM 引脚上内部产生的上拉和下拉电流用于在高阈值和低阈值之间对其电容器进行充电和放电,以产生占空比信号。PWM引脚上的这些电流信号足够小,因此可以很容易地被微控制器的数字信号过驱动,以获得非常高的调光性能。如果使用 DIM/SS 引脚调整调光比,则使用内部信号发生器的实际最小占空比约为 4%。对于 100% 占空比操作,PWM 引脚可以连接到 INTVCC。

led驱动器

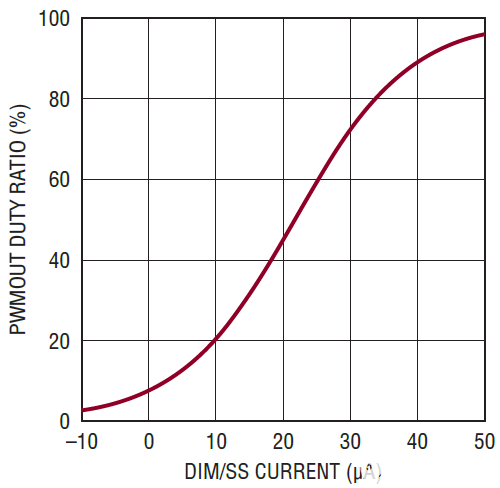

图3.在 DIM/SS 引脚上设置占空比需要 μA 级信号。该引脚还可与外部 PWM 信号配合使用,以实现非常高的调光比。

led驱动器

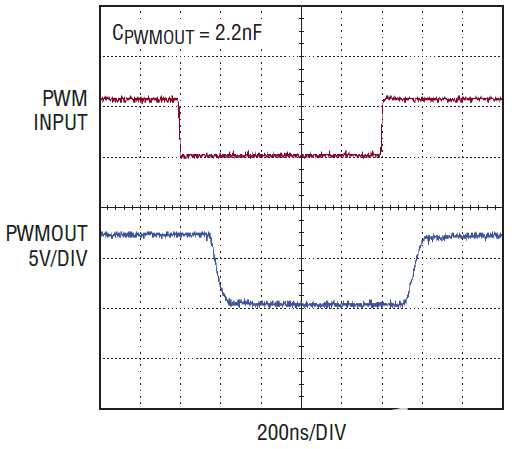

图4.给定一个高速 PWM 输入信号,LT3761 仍提供一个高速 PWMOUT 信号。

结论

高功率和高性能 LT3761 LED 驱动器具有自己的板载 PWM 调光信号发生器,该发生器既准确又易于使用。
