数码管（Segment Displays）由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a，b，c，d，e，f，g，dp来表示。

数码管原理图：

数码管共阴极接法：

数码管共阳极接法：

数码管中有位选和段选，位选就是选择哪个数码管，段选就是被选择的数码管要显示什么数字！

根据数码管的段选，可以总结出数码管的显示数据表：

数码管的静态显示：

#include 《reg52.h》

#include “commLib.h”

sbit WLE = P2^7; // 位选

sbit DLE = P2^6; // 段选

#define DIGITAL_ARR_NUM 18

unsigned char code digital［DIGITAL_ARR_NUM］ = { // 数码管显示数据表

/* 0， 1， 2， 3， 4， 5， 6， 7， 8， */

0x3F， 0x06， 0x5B， 0x4F， 0x66， 0x6D， 0x7D， 0x07， 0x7F，

/* 9， A， B， C， D， E， F， 。， 不显示 */

0x6F， 0x77， 0x7C， 0x39， 0x5E， 0x79， 0x71， 0x80， 0x00

};

int main（void）

{

unsigned int i;

// 位选

WLE = 1; // 位选端锁存器置高，送数据

P0 = 0xC0; // 送数据

WLE = 0; // 位选端锁存器置低，保存数据

while（1）

{

for （i = 0; i 《 DIGITAL_ARR_NUM; i++）

{

// 段选

DLE = 1; // 段选端锁存器置高，送数据

P0 = digital［i］; // 送数据

DLE = 0; // 位选端锁存器置低，保存数据

delay（500）; // 延时500ms

}

}

return 0;

}《/reg52.h》

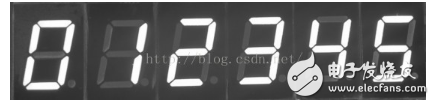

效果截图：

数码管的动态显示：

#include 《reg52.h》

#include “commLib.h”

sbit WLE = P2^7; // 位选

sbit DLE = P2^6; // 段选

#define DIGITAL_ARR_NUM 18

unsigned char code digital［DIGITAL_ARR_NUM］ = { // 数码管显示数据表

/* 0， 1， 2， 3， 4， 5， 6， 7， 8， */

0x3F， 0x06， 0x5B， 0x4F， 0x66， 0x6D， 0x7D， 0x07， 0x7F，

/* 9， A， B， C， D， E， F， 。， 不显示 */

0x6F， 0x77， 0x7C， 0x39， 0x5E， 0x79， 0x71， 0x80， 0x00

};

int main（void）

{

unsigned int i;

while （1）

{

for （i = 0; i 《 6; i++）

{

P0 = 0xFF; // 消影（必须有）

WLE = 1; // 位选端锁存器置高，送数据

P0 = ccCrol（0xFE， i）; // 送数据

WLE = 0; // 位选端锁存器置低，保存数据

DLE = 1; // 段选端锁存器置高，送数据

P0 = digital［i］; // 送数据

DLE = 0; // 位选端锁存器置低，保存数据

delay（1）;

}

}

return 0;

}《/reg52.h》

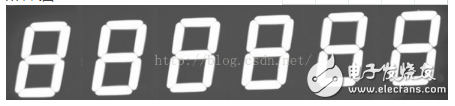

效果截图：
