共阴共阳的疑问解答以及8*8LED点阵基础知识讲解

电子工程专辑 发表于 2018-02-09 14:15:19

最近需要用点阵做个小实验,就去买了几块,当时店家问我一句“你要共阳的还是共阴的”。当时我就犯嘀咕啦,这也分共阴和共阳?共阳的转90度不就和共阴的一样啦,共阴的转90度不就和共阳的一样啦。幸好当时我记了型号,东西成功买回来啦,但是这个疑问必须解决就去问狗爹啦,现把搜索的文字和资料整理如下:

首先解决共阴共阳的疑问,网上有这样几句话。

说法一:其实单色点阵LED本无所谓共阳还是共阴,如此命名多半是因为行业习惯造成的。市面上对8*8点阵LED所谓的共阳还是共阴的说法一般是根据点阵第一个引脚的极性所定义的,第一个引脚为阳极则为共阳,反之则为共阴。

说法二:卖家所说的共阴或者共阳确切的说应该是行共阴或者行共阳

从这两张图片上我们看到第一脚是在第一行的,所以这两种说法其实是一样的

下面说说点阵的一些基本知识

管脚的定义:

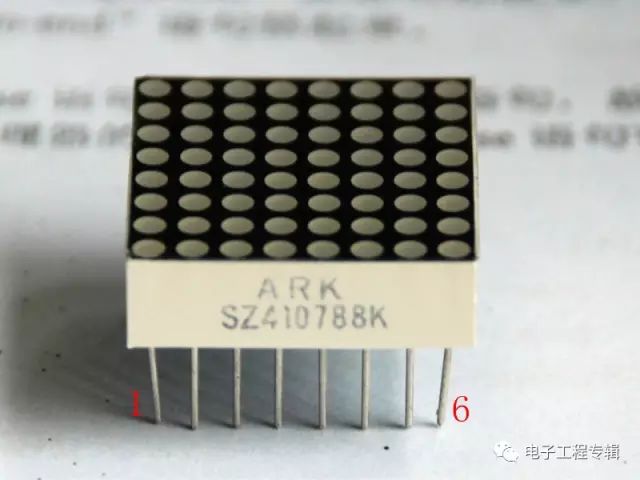

有的点阵后面标有第一脚,但是有的没有标,现在大家默认跟IC的管脚顺序一样,读法是第1脚一般在侧面有字的那一面,字是正向时左边第一脚为1,然后按逆时针排序至16脚,如图示:

共阴共阳的疑问解答以及8*8点阵基础知识讲解

行列定义

8*8点阵内部结构

行共阴

行共阳

上图中也标出了ark sz410788k点阵每行每列对应的管脚号,我目前不敢确定的是是否所有的8*8点阵管脚对应的行列都和ark 点阵是一样的,但是我目前使用过的两三种点阵的对应顺序都和上面两个图示一样的!

共阴共阳的疑问解答以及8*8点阵基础知识讲解

如果确实搞不定管脚顺序,可以拿一个指针式万用表检测

具体测定引脚步骤如下(可使用万用表或其他电压源测试,我使用的是机械式的万用表)

1.【定正负极】把万用表拨到电阻档×10,先用黑色探针(输出高电平)随意选择一个引脚,红色探针碰余下的引脚,看点阵有没发光,没发光就用黑色探针再选择一个引脚,红色探针碰余下的引脚,当点阵发光,则这时黑色探针接触的那个引脚为正极,红色探针碰到就发光的7个引脚为负极,剩下的6个引脚为正极。

2.【引脚编号】先把器件的引脚正负分布情况记下来,正极(行)用数字表示,负极(列)用字母表示,先定负极引脚编号,黑色探针选定一个正极引脚,红色点负极引脚,看是第几列的二极管发光,第一列就在引脚写A,第二列就在引脚写B,第三列......以此类推。 这样就点阵的一半引脚都编号了。剩下的正极引脚用同样的方法,第一行的亮就在引脚标1,第二行就在引脚标2,第三行......以此类推。
