射频连接器是什么_射频连接器分类与规格介绍

电子魔法师 发表于 2018-02-26 10:23:29

  一、射频连接器简介

  射频连接器与同轴电缆、微带线或其它射频传输线连接,以实现传输线电气连接、分离或不同类型传输线转接的原件。属于机电一体化产品,起桥梁作用。

  射频同轴连接器的型号由主称代号和结构代号两部分组成,中间用短横线“-”隔开。主称代号射频连接器的主称代号采用国际上通用的主称代号,具体产品的不同结构形式的命名由详细规范作出具体规定。结构形式代号射频连接器的结构。

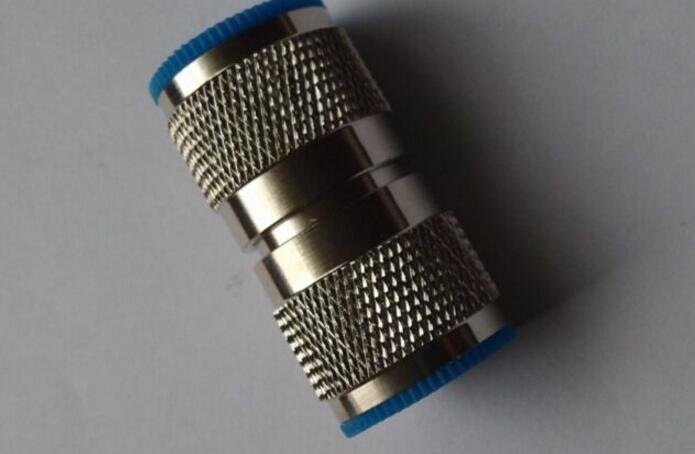

射频连接器是什么_射频连接器分类与规格介绍

  二、射频连接器的分类

  1)按连接界面结构分为:

  卡口式(内卡口、外卡口):BNC

  螺纹式(右旋螺纹、左螺):L29(7/16),N,F,TNC,SMA,SMC,SSMA,SSMB,FME,L9(1.6/5.6),7mm,3.5mm,2.4mm,K(2.92mm),1.85mm,1mm;

  推入式(直插式、自锁式):SMB,SSMB,MCX,MMCX,SMP,SMI,BMA,SAA;

  法兰连接式:

  2)按尺寸大小分类:

  标准型:UHF,N,7/16,7mm;

  小型:BNC,TNC;

  超小型:SMA,SMB,SMC,MCX,BMA,SAA,3.5mm;

  微型:SSMA,SSMB,MMCX,2.4mm,K(2.92mm),1.85mm,1mm;

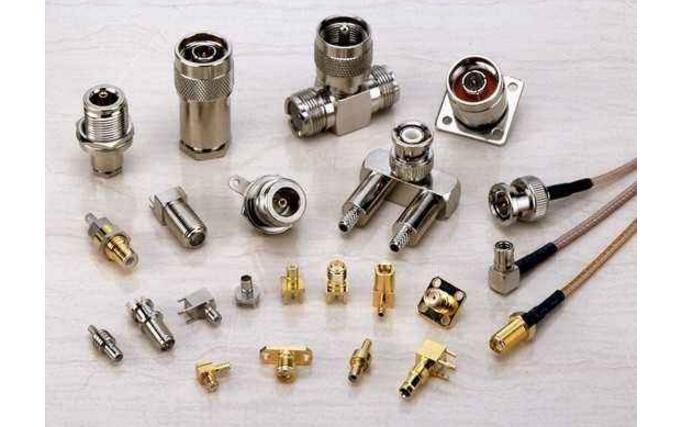

射频连接器是什么_射频连接器分类与规格介绍

  三、射频连接器主要规格

  阻抗:几乎所有的射频连接器和电缆被标准化为50Ω的阻抗。唯一的例外普遍是75Ω系统通常用于有线电视安装。它也是重要的射频同轴电缆连接器具有相匹配的电缆的特性阻抗。如果不是这样,一个不连续性被引入和损失可能导致。

  VSWR(电压驻波比):在理想情况下应该是团结,良好的设计和实施能保持VSWR低于1.2在感兴趣的范围内。

  频率范围:现在大多数射频工作是在1至10GHz的范围,因此,连接器必须在这个区域的低损失。对于10GHz以上的情况下-有很多工作,现在在10至40GHz范围内的事情的-有其中选择较新的连接器。他们是昂贵的,因为是电缆本身。

  插入损耗:这是在感兴趣的频率范围内的连接器损耗。损失通常在0.1和0.3分贝。定如何临界每瓦(或分数瓦)是在大多数设计中,即使是这样的小的损失,必须最小化,计入链路损耗预算。它在低噪声前端,当信号强度和信噪比低尤为重要。

  运转周期:有多少连接/断开周期可以连接承受,仍然符合其规格?这通常是在500或1000个循环。螺纹连接器,供应商指定的紧固力矩是在维持性能和可靠性的重要因素。

  功率:电源处理由两个电阻损耗(加热)和绝缘击穿确定。虽然甚至几十年的设计主要是前处理几十瓦多,今天的设计界侧重于低功耗设备,如手机,微微蜂窝和毫微微蜂窝基站,视频接口,RF和小玩意。这些是在副1W范围,所以连接器可以小得多并且其额定功率是更小的约束。

射频连接器是什么_射频连接器分类与规格介绍

  四、射频连接器的型号组成示例

  例1:MCX-JW3

  表示MCX型弯式射频插头,插头内导体为插针接触件,配用SYV-50-3,RG-58/U等射频电缆。

  例2:BNC-KWE

  表示BNC弯式焊接在印制线路板上阻抗为50Ω的射频插座。

  例3:SMA-C-J1.5

  表示SMA直式射频插头,内导体为插针接触件,配用SFF-50-1.5-1,RG-174/U等射频电缆,端接形式为压接式。

  五、射频连接器的电气性能

  实际的电性能取决于电缆的性能、电缆的接触、连接器的几何尺寸、内导体的接触等等。同轴线的最大频率必须是传输线中最薄弱的元件的最大使用频率,因为它取决于所有元件而不是某个元件。举个例子,某个射频连接器的使用频率是10GHZ,与它相连接的电缆的使用频率是5GHZ,此组件的最大使用频率是5GHZ。所有因素的综合决定了整个传输线的使用频率。

射频连接器是什么_射频连接器分类与规格介绍

  六、射频同轴连接器发展概况

  射频同轴连接器(以下简称RFC)通常被认为是装接在电缆上或安装在仪器上的一种元件,作为传输线电气连接或分离的元件。它属于机电一体化产品。简单的讲它主要起桥梁作用。

  同其它电子元件相比,RFC的发展史较短。有两种说法,一种说法认为1930年出现的UHF连接器是最早的RF连接器。但是笔者认为,UHF连接器无论从其使用场合还是其基本设计都不能认为是射频同轴连接器,最多只能称为同轴连接器。

  第二种说法,BNC是最早的射频同轴连接器。二次世界大战期间,由于战争急需,各类舰载机载电子设备的损坏,令到美国海空作战武器大量损伤待修,为了压缩修理时间,美国海军部集中了一部分优秀科研人员和工程师,在较短时间内发明了快速插合分离的连接器――BNC(Bayonets-Navy?Connector),成为全世界射频同轴连接器的发端。

  随着雷达、电台和微波通信的发展,产生了N、C、TNC、等系列,1958年后出现了SMA、SMB、SMC等小型化产品,1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》,从此,RFC开始向标准化、系列化、通用化方向发展。

  在六十多年的时间里,经过各国专业技术人员和工程师的共同努力,使RFC形成了独立完整的专业体系,成为连接器大家族中的重要组成部分。是同轴传输系统不可缺少的关键元件。欧美国家的RFC研制技术处于领先地位,其设计、生产、测试、使用技术已成龙配套,趋于完善,不仅形成了完整的标准体系,而且原材料、辅助材料、测试系统、装配工具等也已标准化,并进行专业化规模生产。

  在装配自动化方面,RFC因多品种、小批量、不连续的特点,一般采用人工作业,或者半自动。表现最为突出的是法国雷迪埃,该公司将一些产量巨大,连续生产的产品生产线实现了全自动化装配。当然法国工人的高工资以及休假多,是雷迪埃搞自动化的原始动力。

射频连接器是什么_射频连接器分类与规格介绍

  七、射频连接器的发展趋势

  1、小型化:随着整机系统的小型化,RF连接器的体积愈来愈小,如SSMB、MMCX等系列,体积非常小。

  2、高频率:美国HP早在几年前就已推出频率已达110GHz的RF连接器。国内通用产品使用频率不超过40GHz。软电缆使用频率不超过10GHz,半刚电缆不超过20GHz。

  3、多功能:除起桥梁作用外,兼有处理信号的功能,如滤波、调相位、混频、衰减、检波、限幅等。

  4、低驻波、低损耗:满足武器系统和精密测量的需要。

  5、大容量、大功率:大容量、大功率主要适应信息高速公路的发展需要。

  6、表面贴装:主要适应SMT技术(表面贴装技术)的发展需要,并有利于简化多层印制板的布线结构设计。
