光纤放大器和光纤如何连接

发表于 2018-02-28 16:06:05

  光纤简介

  光纤是光导纤维的简写,是一种由玻璃或塑料制成的纤维,可作为光传导工具。在日常生活中,由于光在光导纤维的传导损耗比电在电线传导的损耗低得多,光纤被用作长距离的信息传递。

  通常光纤与光缆两个名词会被混淆。多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为光缆。光纤外层的保护层和绝缘层可防止周围环境对光纤的伤害,如水、火、电击等。光缆分为:缆皮、芳纶丝、缓冲层和光纤。光纤和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。

  在多模光纤中,芯的直径是50μm和62.5μm两种,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm,常用的是9/125μm。芯外面包围着一层折射率比芯低的玻璃封套,俗称包层,包层使得光线保持在芯内。再外面的是一层薄的塑料外套,即涂覆层,用来保护包层。光纤通常被扎成束,外面有外壳保护。纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体,它质地脆,易断裂,因此需要外加一保护层。

光纤放大器和光纤如何连接

  光纤传输的优点

  频带宽

  频带的宽窄代表传输容量的大小。载波的频率越高,可以传输信号的频带宽度就越大。在VHF频段,载波频率为48.5MHz~300Mhz。带宽约250MHz,只能传输27套电视和几十套调频广播。可见光的频率达100000GHz,比VHF频段高出一百多万倍。尽管由于光纤对不同频率的光有不同的损耗,使频带宽度受到影响,但在最低损耗区的频带宽度也可达30000GHz。目前单个光源的带宽只占了其中很小的一部分(多模光纤的频带约几百兆赫,好的单模光纤可达10GHz以上),采用先进的相干光通信可以在30000GHz范围内安排2000个光载波,进行波分复用,可以容纳上百万个频道。

  损耗低

  在同轴电缆组成的系统中,最好的电缆在传输800MHz信号时,每公里的损耗都在40dB以上。相比之下,光导纤维的损耗则要小得多,传输1.31um的光,每公里损耗在0.35dB以下若传输1.55um的光,每公里损耗更小,可达0.2dB以下。这就比同轴电缆的功率损耗要小一亿倍,使其能传输的距离要远得多。此外,光纤传输损耗还有两个特点,一是在全部有线电视频道内具有相同的损耗,不需要像电缆干线那样必须引入均衡器进行均衡;二是其损耗几乎不随温度而变,不用担心因环境温度变化而造成干线电平的波动。

  重量轻

  因为光纤非常细,单模光纤芯线直径一般为4um~10um,外径也只有125um,加上防水层、加强筋、护套等,用4~48根光纤组成的光缆直径还不到13mm,比标准同轴电缆的直径47mm要小得多,加上光纤是玻璃纤维,比重小,使它具有直径小、重量轻的特点,安装十分方便。

  抗干扰能力强

  因为光纤的基本成分是石英,只传光,不导电,不受电磁场的作用,在其中传输的光信号不受电磁场的影响,故光纤传输对电磁干扰、工业干扰有很强的抵御能力。也正因为如此,在光纤中传输的信号不易被窃听,因而利于保密。

  保真度高

  因为光纤传输一般不需要中继放大,不会因为放大引入新的非线性失真。只要激光器的线性好,就可高保真地传输电视信号。实际测试表明,好的调幅光纤系统的载波组合三次差拍比C/CTB在70dB以上,交调指标cM也在60dB以上,远高于一般电缆干线系统的非线性失真指标。

  工作性能可靠

  我们知道,一个系统的可靠性与组成该系统的设备数量有关。设备越多,发生故障的机会越大。因为光纤系统包含的设备数量少(不像电缆系统那样需要几十个放大器),可靠性自然也就高,加上光纤设备的寿命都很长,无故障工作时间达50万~75万小时,其中寿命最短的是光发射机中的激光器,最低寿命也在10万小时以上。故一个设计良好、正确安装调试的光纤系统的工作性能是非常可靠的。

  成本不断下降

  目前,有人提出了新摩尔定律,也叫做光学定律(OpticalLaw)。该定律指出,光纤传输信息的带宽,每6个月增加1倍,而价格降低1倍。光通信技术的发展,为Internet宽带技术的发展奠定了非常好的基础。这就为大型有线电视系统采用光纤传输方式扫清了最后一个障碍。由于制作光纤的材料(石英)来源十分丰富,随着技术的进步,成本还会进一步降低;而电缆所需的铜原料有限,价格会越来越高。显然,今后光纤传输将占绝对优势,成为建立全省、以至全国有线电视网的最主要传输手段。

光纤放大器和光纤如何连接

  光纤的结构原理

  光导纤维是由两层折射率不同的玻璃组成。内层为光内芯,直径在几微米至几十微米,外层的直径0.1~0.2mm。一般内芯玻璃的折射率比外层玻璃大1%。根据光的折射和全反射原理,当光线射到内芯和外层界面的角度大于产生全反射的临界角时,光线透不过界面,全部反射。

  光纤放大器简介

  光纤放大器技术就是在光纤的纤芯中掺入能产生激光的稀土元素,通过激光器提供的直流光激励,使通过的光信号得到放大。传统的光纤传输系统是采用光—电—光再生中继器,这种中继设备影响系统的稳定性和可靠性,为去掉上述转换过程,直接在光路上对信号进行放大传输,就要用一个全光传输型中继器来代替这种再生中继器。适用的设备有掺铒光纤放大器(EDFA)、掺镨光纤放大器(PDFA)、掺铌光纤放大器(NDFA)。目前光放大技术主要是采用EDFA。

光纤放大器和光纤如何连接

  光纤放大器原理

  光纤放大器技术就是在光纤的纤芯中掺入能产生激光的稀土元素,通过激光器提供的直流光激励,使通过的光信号得到放大。传统的光纤传输系统是采用光—电—光再生中继器,这种中继设备影响系统的稳定性和可靠性,为去掉上述转换过程,直接在光路上对信号进行放大传输,就要用一个全光传输型中继器来代替这种再生中继器。

光纤放大器和光纤如何连接

  光纤放大器和光纤如何连接

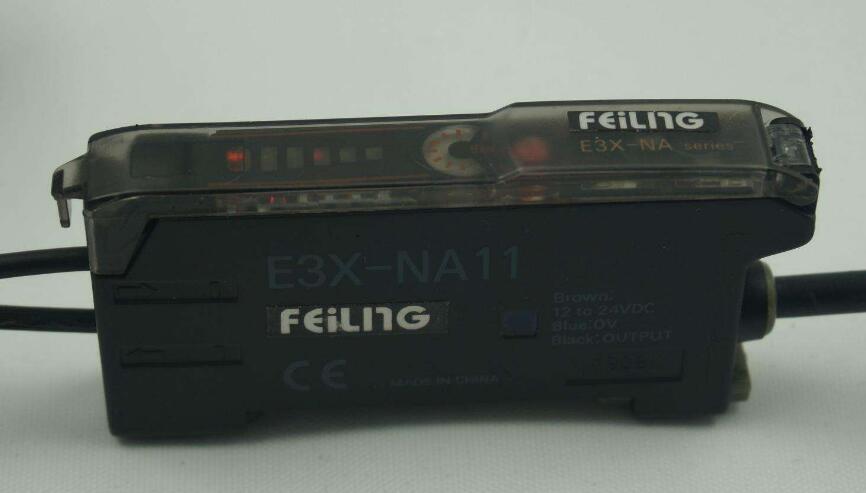

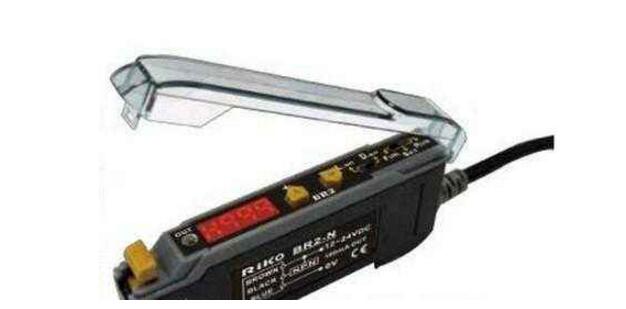

  光纤放大器前端有2个安装孔,光纤用修整器修理后,直接插入孔内。对射系统不用区分发射端和接收端。
