sdh光端机的作用

光通信

17人已加入

描述

光端机

光端机,就是光信号传输的终端设备。由于目前技术的提高,光纤价格的降低使它在各个领域得到很好的应用(主要体现在安防监控),因此各个光端机的厂家就好比是雨后春笋般发展起来。但是这里的厂家大部分技术并不是完全成熟,开发新技术需要耗资和人力、物力等,这就产生厂家多是中小企业,各品牌也先后出现。但是质量上还是差不多的,国外的光端机好但是价格昂贵,因此,国内厂家把生产光端机转型出路了,用来满足国内的需要。

光端机,就是光信号传输的终端设备。由于目前技术的提高,光纤价格的降低使它在各个领域得到很好的应用,因此各个光端机的厂家就好比是雨后春笋般发展起来。但是这里的厂家大部分技术并不是完全成熟,开发新技术需要耗资和人力、物力等,这就产生厂家多是中小企业,各品牌也先后出现。但是质量上还是差不多的,国外的光端机好但是价格昂贵,因此,国内厂家把生产光端机转型出路了,用来满足国内的需要。

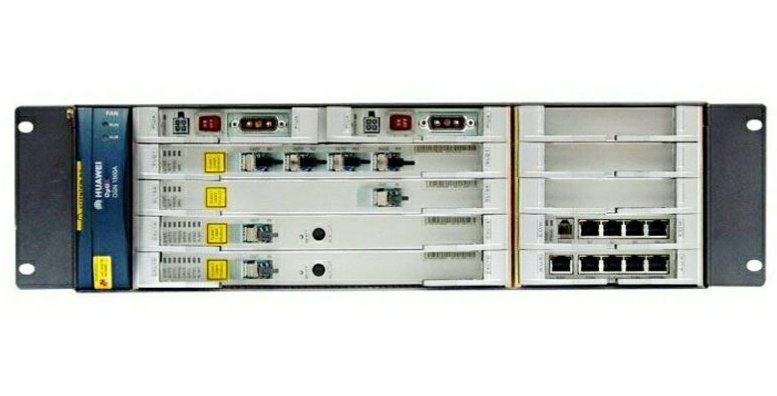

SDH光端机

SDH(Synchronous Digital Hierarchy,同步数字体系),根据ITU-T的建议定义,是不同速度的数位信号的传输提供相应等级的信息结构,包括复用方法和映射方法,以及相关的同步方法组成的一个技术体制。

光端机,就是光信号传输的终端设备。光端机从接口分类应为视频光端机,音频光端机,数据光端机,以太网光端机 光端机分3类:PDH,SPDH,SDH。

PDH(Plesiochronous Digital Hierarchy,准同步数字系列)光端机是小容量光端机,一般是成对应用,也叫点到点应用,容量一般为4E1,8E1,16E1。SDH(Synchronous Digital Hierarchy,同步数字系列)光端机容量较大,一般是16E1到4032E1。

SPDH(Synchronous Plesiochronous Digital Hierarchy)光端机,介于PDH和SDH之间。SPDH是带有SDH(同步数字系列)特点的PDH传输体制(基于PDH的码速调整原理,同时又尽可能采用SDH中一部分组网技术)。

监控术语的话,那就是 视频光端机,传输视频为主及其他数据,音频,开关量,以太网电话等信号的光电转换传输设备,他的本质是:光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机;所以广义上讲,基于光纤网络用于传输信号的光电转换设备都可以称为光端机。

光端机的作用

光端机是一个延长数据传输的光纤通信设备。光端机一般成对使用,分为光发射机和光接收机,光发射机完成电光转换,并把光信号发射出去用于光纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号,完成光电转换。光端机的作用是什么呢,下面小编给大家介绍一下光端机的作用。

光端机的作用——PDH光端机

PDH(PlesiochronousDigitalHierarchy,准同步数字系列)光端机是以超大规模集成电路构成的120路光电合一传输设备,一般是成对应用,也叫点到点应用,容量一般为4E1,8E1,16E1;适用于小容量交换机组网、用户环路网,移动通信(基站)、专网、DDN网等。其主要特点是:采用超大规模集成芯片,具有功耗低,可靠性高的特点。提供E1的远端环回测试功能,维护方便。120提供4个E1通道;具有完备的告警功能,可显示本端和远端告警。告警信息(包括掉电告警)可通过网管通道上报到对端。采用收发一体光器件,工作性能稳定可靠。整机单板设计体积小巧,使用方便。

光端机的作用——SDH光端机

SDH(SynchronousDigitalHierarchy,同步数字系列)光端机容量较大,一般是16E1到4032E1。

光端机的作用——SPDH光端机

SPDH(SynchronousPlesiochronousDigitalHierarchy)光端机,介于PDH和SDH之间。SPDH是带有SDH(同步数字系列)特点的PDH传输体制(基于PDH的码速调整原理,同时又尽可能采用SDH中一部分组网技术)。

光端机的作用——视频光端机

视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备,由于视频信号转换成光信号的过程中会通过模拟转换和数字转换两种技术,所以视频光端机又分为模拟光端机和数字光端机。

光端机的作用——以太网光端机

以太网光端机又名光纤收发器,智能自适应快速以太网光电转换器。它可以实现在双绞线和光纤两种不同网络传输介质之间传输数据。这种光电转换器可以使网络的传输距离从2Km延伸到100Km(铜线),而不需要任何其他转换器的帮助。

光端机的作用——音频光端机

音频光端机就是发射端把传统的音频模拟信号转换成光信号,通过光纤传输到接收端,在接收端再转换成模拟信号的一种音频设备。华天成的爱峰对讲光端机主要作用就是延长音频信号。

光端机的作用——数据光端机

数据光端机的作用是将所要传输的图像、语音以及数据信号进行数字化处理,再将这些数字信号进行复用处理,使多路低速的数字信号转换成一路高速信号,并将这一信号转换成光信号。在接收端将光信号还原成电信号,还原的高速信号分解出原来的多路低速信号,最后再将这些数据信号还原成图像、语音以及数据信号。

光端机的作用——VGA/HDMI光端机

这两种分别采用VGA接口、HDMI接口,非压缩数字高清视频和高速数字光纤传输技术的光端机。支持分辨率高达1080p的视频信号传输,具有高清无延迟的特点。

光端机的作用——HD-SDI光端机

HD-SDI光端机是将SDI信号与光信号互相转换的设备。SDI光端机的原理是发送端将SDI信号通过激光器调制后变为光信号,接收端将激光二极管收到的数据再编码为SDI信号。

光端机的作用是什么,以上是光端机的作用介绍。光端机作用就是用于远程传输数据,将音视频进行远距离传输,具有传输距离远,无延迟、无干扰等优点。

sdh光端机的功能

主要特点:

a.基于SDH技术的多业务接入平台,155Mbit/s速率等级;

b.支持504×504路VC12无阻塞交叉,支持任意上下业务,具有单向、双向、广播能力;

c.最大提供8路全时隙STM-1光线路接口;

d.最大提供20路支路STM-1光分支接口;

e.提供E1、10/100Base-Tx、10/100Base-Fx、V.35、V24等业务接口;

f.支持点对点、链、树、星、环等组网方式;

g.以太业务支持GFP、VCAT、LCAS,传输最大带宽100M;

h.提供D1~D12任选DCC通道,支持DCC透传;

i.支持通过任意VC12提供网管通道;

j.支持3种管理方式:SNMP、CONSOLE和PANEL监控;

k.管理功能包括ITU-T建议的配置、告警、性能、维护、安全等功能;

l.提供设备软件远端下载,具备软件动态升级能力,易于维护;

m.支持全网拓扑自动发现、网管路由动态维护。

技术参数:

光接口

比特率:155.52Mbps±20ppm

码型:NRZ+扰码

发送光功率:-3dBm~-8dBm;

接收灵敏度:-33dBm~- 40dBm;

光纤接口:双SC型/双FC型/单SC型可选;

适用光纤:单模,多模。

E1接口

标称速率:2048Kbps,容差±50ppm;

接口码型:HDB3;

接口阻抗:75欧姆(非平衡)或120欧姆(平衡);

数字接口电气特性:符合ITU-T G.703建议;

抖动转移特性:符合ITU-T G.823建议;

输入抖动容限:符合ITU-T G.823建议;

输出抖动:符合ITU-T G.823建议;

电平:±2.37V±10%或±3.00V±10%;

接口连接器为: BNC同轴。

以太网接口

接口:10/100Base-Tx;

接口规程:符合IEEE-802.3u标准;

接口速率:以0.5M为单位可调,最大100M;

接口连接器:RJ45。

V.35接口

符合ITU-T建议V.35;同步

速率:n*64kb/s

RS232接口

接口类型:V.24异步

速率:0–19.2Kbps

管理接口及扩展串口

接口方式: RS-232;

接口电平:RS-232电平;

接口连接器:RJ-45;

管理口波特率:57600bit/s;

扩展串口最大波特率:19200bit/s。

供电条件

直流供电电压:-48VDC,容差范围 -36V~-72V,

供电电源纹波:≤240mVp-p

交流供电电压:220VAC±20%,50HZ

功耗:≤ 10W

工作环境

环境温度:0℃~45℃;

相对湿度:≤90%(35℃时);

大气压力:86~106Kpa。
