电感电压计算怎么来的_电感电压计算公式

沈丹 发表于 2018-03-13 11:48:18

什么叫电感

在电路中,当电流流过导体时,会产生电磁场,电磁场的大小除以电流的大小就是电感,

电感的定义是L=phi/i,单位是韦伯

电感电压计算怎么来的_电感电压计算公式

电感是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过。通入线圈的电源越大,磁场就越强,通过线圈的磁通量就越大。实验证明,通过线圈的磁通量和通入的电流是成正比的,它们的比值叫做自感系数,也叫做电感。如果通过线圈的磁通量用φ表示,电流用I表示,电感用L表示,那么

L=φ/I

电感的单位是亨(H),也常用毫亨(mH)或微亨(uH)做单位。1H=1000mH,1H=1000000uH。

电感只能对非稳恒电流起作用,它的特点两端电压正比于通过他的电流的瞬时变化率(导数),比例系数就是它的“自感”

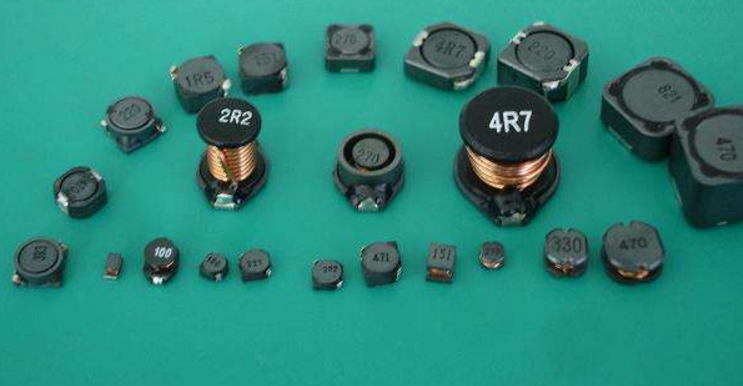

电感起作用的原因是它在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,所以,这么说来,任何一个导体,只要它通过非稳恒电流,就会产生变化的磁场,就会反过来影响电流,所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈,这个线圈就叫电感,电感主要分为磁心电感和空心电感两种,磁心电感电感量大常用在滤波电路,空心电感电感量较小,常用于高频电路。

环形电感的计算公式

针对环形CORE,有以下公式可利用:(IRON)

L=N2*ALL=电感量(H)AL=感应系数

H-DC=0.4πNI/lN==绕线匝数(圈)

H-DC=直流磁化力I=通过电流(A)l=磁路长度(cm)

l及AL值大小,可参照Micrometa对照表。例如:以T50-52材,绕线5圈半,其L值为T50-52(表示OD为0.5英寸),经查表其AL值约为33nH

L=33*(5.5)2=998.25nH≈1mH

当通过10A电流时,其L值变化可由l=3.74(查表)

H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47(查表后)

即可了解L值下降程度(mi%)

电感计算

介绍一个经验公式

L=(k*m0*ms*N2*S)/l

其中

m0为真空磁导率=4π*10-7。(10的负七次方)

ms为线圈内部磁芯的相对磁导率,空心线圈时ms=1

N2为线圈圈数的平方

S线圈的截面积,单位为平方米

l线圈的长度,单位为米

k系数,取决于线圈的半径(R)与长度(l)的比值。

计算出的电感量的单位为亨利。

k值表

电感电压计算怎么来的_电感电压计算公式

以上均为理论值,实际的电量以实测为准。空心电感计算公式:

L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

D------线圈直径

N------线圈匝数

d-----线径

H----线圈高度

W----线圈宽度

单位分别为毫米和mH。。

空心线圈电感量计算公式:

l=(0.01*D*N*N)/(L/D+0.44)

线圈电感量l单位:微亨

线圈直径D单位:cm

线圈匝数N单位:匝

线圈长度L单位:cm

频率电感电容计算公式:

l=25330.3/[(f0*f0)*c]

工作频率:f0单位:MHZ本题f0=125KHZ=0.125

谐振电容:c单位:PF本题建义c=500.。.1000pf可自行先决定,或由Q值决定

谐振电感:l单位:微亨

电感的阻抗计算公式

实验证明,感抗和电感成正比,和频率也成正比。如果感抗用XL表示,电感用L表示,频率用f表示,那么

XL=2πfL

感抗的单位是欧姆。知道了交流电的频率f和线圈的电感L,就可以用上式把感抗计算出来。

电感电压的计算公式

公式U=Ldi/dt

电感的工作原理

电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。

电感电压计算怎么来的_电感电压计算公式

当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化;可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。当形成闭合回路时,此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性,在电学上取名为“自感应”,通常在拉开闸刀开关或接通闸刀开关的瞬间,会发生火花,这就是自感现象产生很高的感应电势所造成的。

总之,当电感线圈接到交流电源上时,线圈内部的磁力线将随电流的交变而时刻在变化着,致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势 ,称为“自感电动势”。

由此可见,电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量,它是电感线圈惯性的量度而与外加电流无关。
