2017年6月份,腾讯阅读QQ推出了首款电子书,采用2.5D屏幕,支持QQ微信登录,售价999元。QQ阅读电子书外观纤薄,厚8.1mm、重190克。采用6英寸Carta第三代高清触摸屏,纯平2.5D屏幕,支持24级自动光源,一次充电可用15天以上。其他规格方面,搭载飞思卡尔IMX6SL处理器,内存512MB,存储8GB,采用定制版系统,低耗稳定,阅读流畅。提供3.5mm耳机接口,支持听书功能。

内容方面,可无缝对接QQ阅读、起点中文网等正版书籍平台,支持QQ、微信登录,自动云同步QQ阅读APP书架和阅读进度。

QQ阅读电子书包装盒正面设计非常简洁,简单的文字描述加上LOGO。

盒子背面文字描述也不是很多,但是所写的都是电子书的主要特点。

包装内所有物品。

用于手持阅读屏幕边框不需要做的太窄。

背壳过于平整光滑,如果左右两侧有条状凸起更有利于增强握持感。

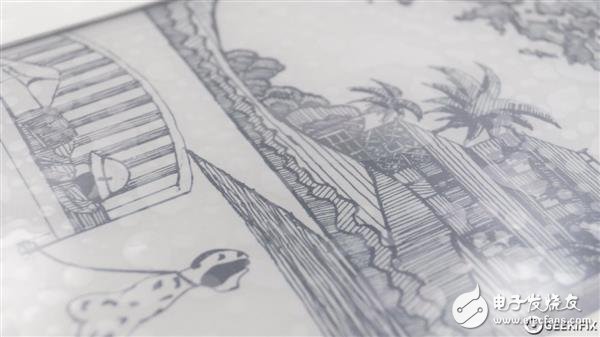

以上三张可以看出来电子墨水屏幕的显示效果。

位于机身顶部的电源键。

从左至右依次充电指示灯、Micro USB插座、重置按键。

全塑料外壳拼装的缝隙一致性很好。

QQ阅读的文字与图形LOGO。

塑料外壳采用卡扣结合。

使用指甲沿着缝隙即可划开。

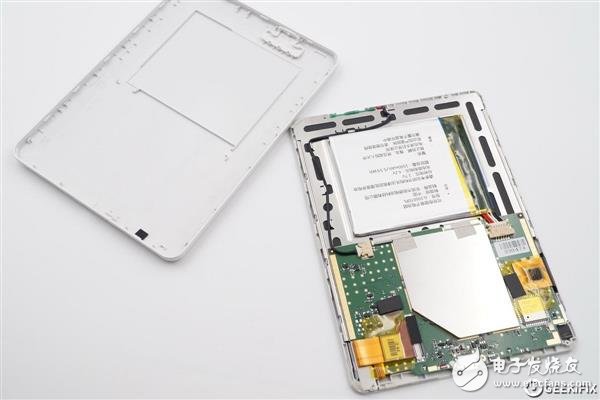

电子书的所有零配件都装在屏幕一侧,背盖就是一空塑料壳。

电源键在电子书顶端是靠一根比较长的排线连接的。

电池连接排线。

触控模组排线。

屏幕数据排线与背光排线。

Micro USB插座。

电源键连接线。

金属胶布,连接主要IC的屏蔽罩与金属中框。

断开所有与主板连接的排线与胶带。

电子墨水瓶的神奇之处就是断开供电屏幕还有断电前的显示!

断开所有连接,向上推金属中框即可分离屏幕组件与中框。

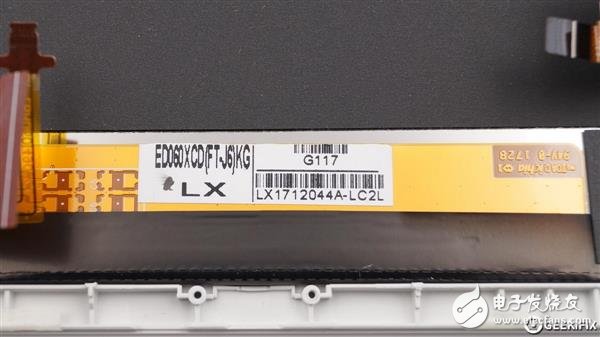

E Ink元太科技ED060KG1电子墨水屏幕。6寸:适用于电子书阅读器等,可携式应用装置尺寸,高对比度,300ppi高分辨率,内嵌前光模组,1072 x 1448分辨率,支持黑白及16灰度,采用E Ink Carta电子墨水薄膜。

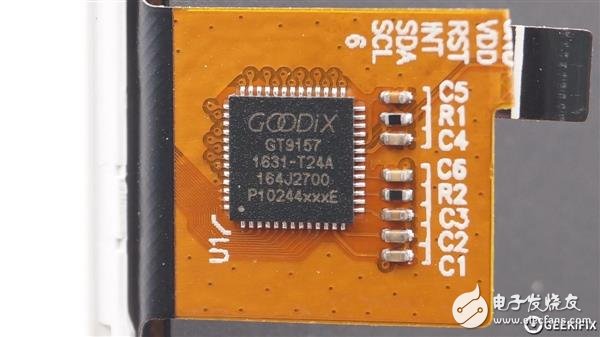

汇顶GOODIX触控IC,GT9157。

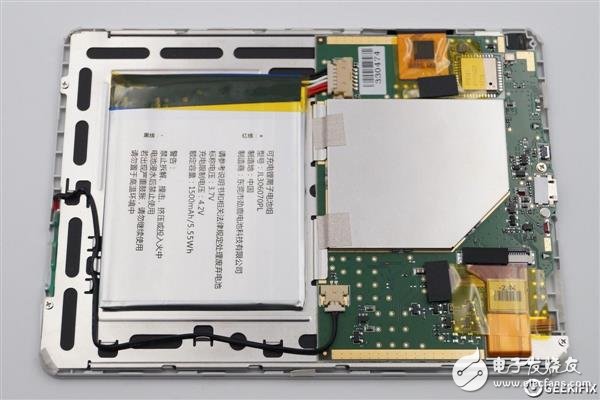

电池与主板靠双面胶固定在中框上,金属中框在保证强度的情况下采用大面积镂空以减轻重量,主板的大面积敷铜与中框接触可为主板散热。

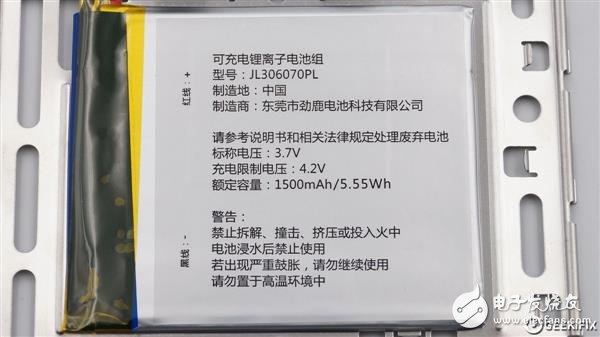

东莞市劲鹿电池科技有限公司提供的锂离子电池,型号规格JL306070PL 3.7V 1500mAh。

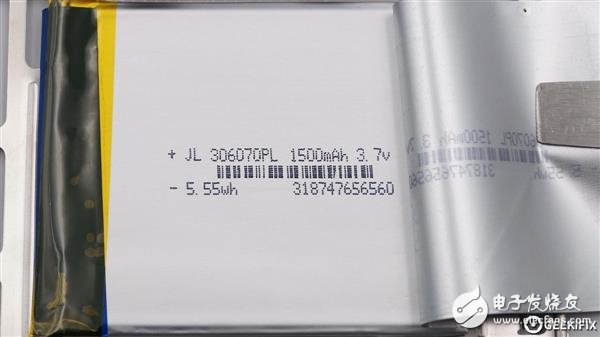

揭开标签电芯喷码与标签一致。

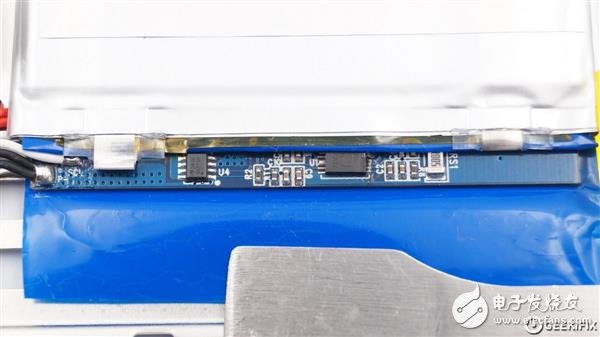

电芯保护板。

数据充电接口附近的电路。丝印编号为D37J的芯片为钰泰ETA7008,这是一颗低侧OVP过电压保护芯片,拥有非常低的导通阻抗和高压保护能力。

AP6181 WiFi模块。

集成在PCB上的WiFi天线。

Reset微动开关。

充电LED指示灯。

取下主要IC的金属屏蔽罩。

四颗大个头的IC。

德仪TI TPS65185专为在便携式电子阅读器应用中使用的 E Ink Vizplex 显示而设计一款单芯片电源IC。

钰泰ETA6003 2.5A带动态路径管理的单节锂电开关型充电器。

飞思卡尔电源管理芯片MMPF0100。

Kingston 08EMCP04-NL2DT227 8GB TLC eMMC + 4Gb LPDDR2。

飞思卡尔i.MX6SL: i.MX 6SoloLite处理器 – 单核,低功耗,EPD控制器,Arm Cortex-A9内核, 1GHz, MAPBGA 432。

丝印WF33 1730稳压IC。

丝印EA7U的芯片型号为钰泰ETA1637,这是一颗超低调光比的LED驱动IC。

以上几张欣赏一下电路之美。

全家福。
