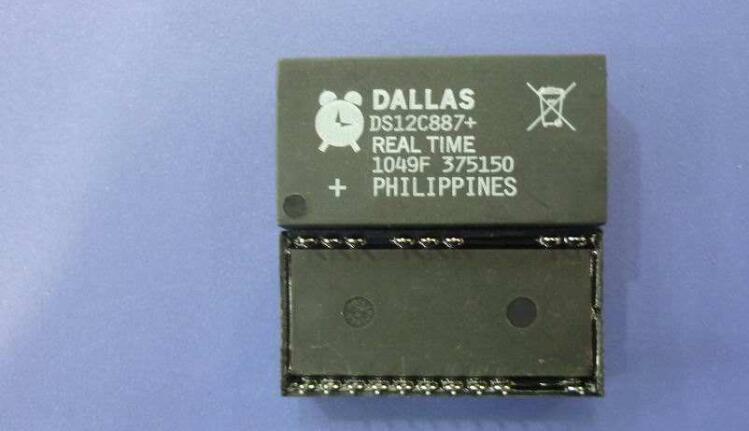

  DS12C887特性:

  ·可计算到2100年前的秒、分、小时、星期、日期、月、年七种日历信息并带闰年补偿;

  ·自带晶体振荡器和锂电池。在没有外部电源的情况下可工作10年;

  ·对于一天内的时间记录,有12小时制和24小时制两种模式。在12小时制模式中,用AM和PM区分上午和下午;

  ·可选用夏令时模式

  ·时间表示方法有两种:一种用二进制数表示,一种用BCD码表示;

  ·DS12C887中带有128字节RAM,其中11字节用来存储时间信息,4字节RAM用来存储DS12C887的控制信息,称为控制寄存器,113字节RAM供用户使用;

  ·数据/地址总线复用

  ·用户可编程以实现多种方波输出

  ·可应用于MOTOROLA和INTEL两种总线。——我这里只阐述INTEL总线实现方法

  ·三种可编程中断:定闹中断、时钟更新结束中断、周期性中断

世纪寄存器ds12c887的时钟电路图大全

  DS12C887基本参数

  功能:Clock,Calendar,Alarm

  封装/箱体:eDIP

  时间格式:HH:MM:SS,Binary

  日期格式:DW:DM:M:Y,Binary

  RTC存储容量:113B

  电源电压(最大值):5.5V

  电源电压(最小值):4.5V

  最大工作温度:+70C

  最小工作温度:0C

  安装风格:ThroughHole

  RTC总线接口:Multiplexed

  ds12c887时钟电路图一:

  DS12C887的AD0-AD7为地址\数据复用总线,与控制器地址\数据总线(P0口)直接连接,R2为上拉电阻;MOT为总线模式选择引脚,接地选择INTEL总线连接方式;R/W在INTEL总线模式下位写使能,接控制器读信号WR(P3.6)端;DS在INTEL总线模式下为读使能信号,接控制器读信号RD(P3.6)端;AS为地址锁存,接控制器地址锁存信号ALE(30脚)端;RST接电源拉高,片选CS直接接地使能。

世纪寄存器ds12c887的时钟电路图大全

  ds12c887时钟电路图二:

世纪寄存器ds12c887的时钟电路图大全

  ds12c887时钟电路图三:

世纪寄存器ds12c887的时钟电路图大全

  S1是功能选择键,按下这个键后再按s2,s3可以对时钟进行调整,s4是闹铃设置键,按下后按s2,s3可以调整闹铃时间。
