Anker在MWC 2018上带来了PowerWave 7.5系列的两款无线充电器,分别是卧式的PowerWave 7.5 Pad以及立式的PowerWave 7.5 Stand,与常见的5W无线充电器不同的是,它们不仅支持苹果7.5W还支持三星10W无线快充。此前充电头网拆解过卧式的那一款,今天为大家带来的是立式的PowerWave 7.5 Stand开箱拆解。

一、ANKER PowerWave 7.5 Stand开箱

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

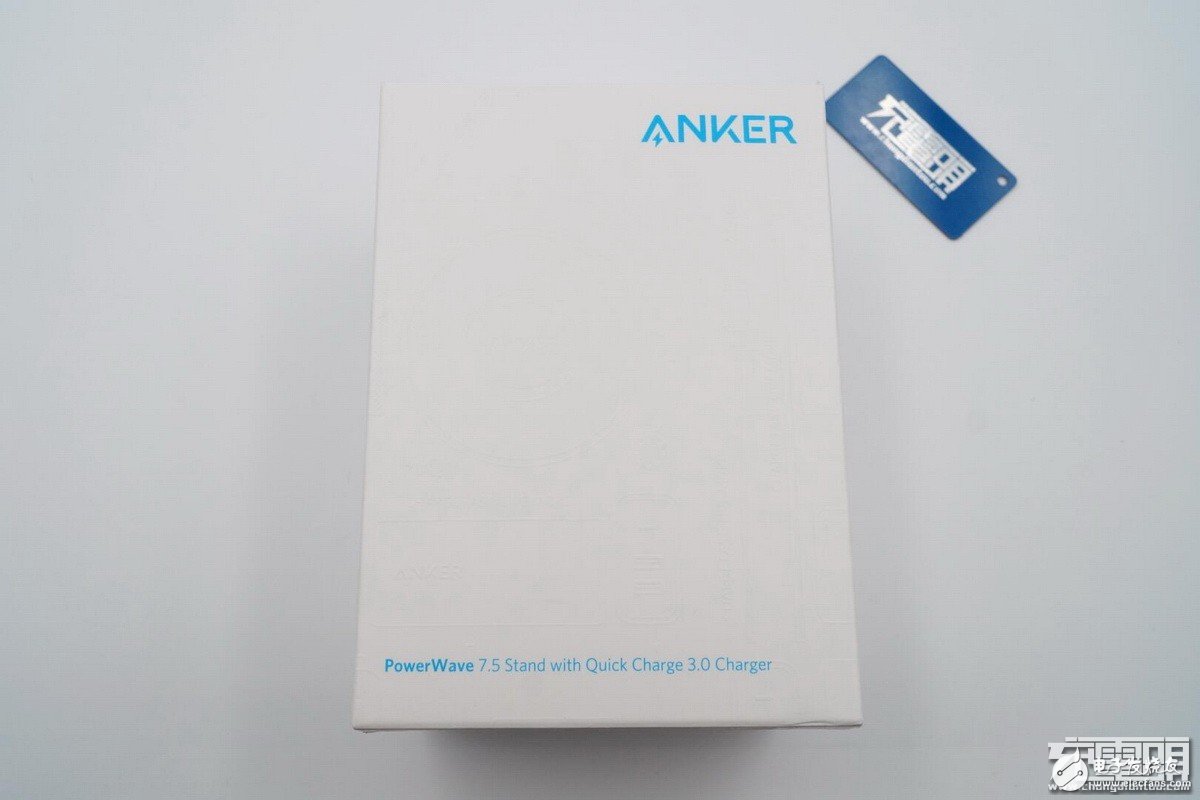

ANKER PowerWave 7.5 Stand包装为白底蓝字,保持着该品牌一贯的设计风格。底下一行小字表明这是带适配器的套装版本:PowerWave 7.5 Stand with Quick Charge 3.0 Charger。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

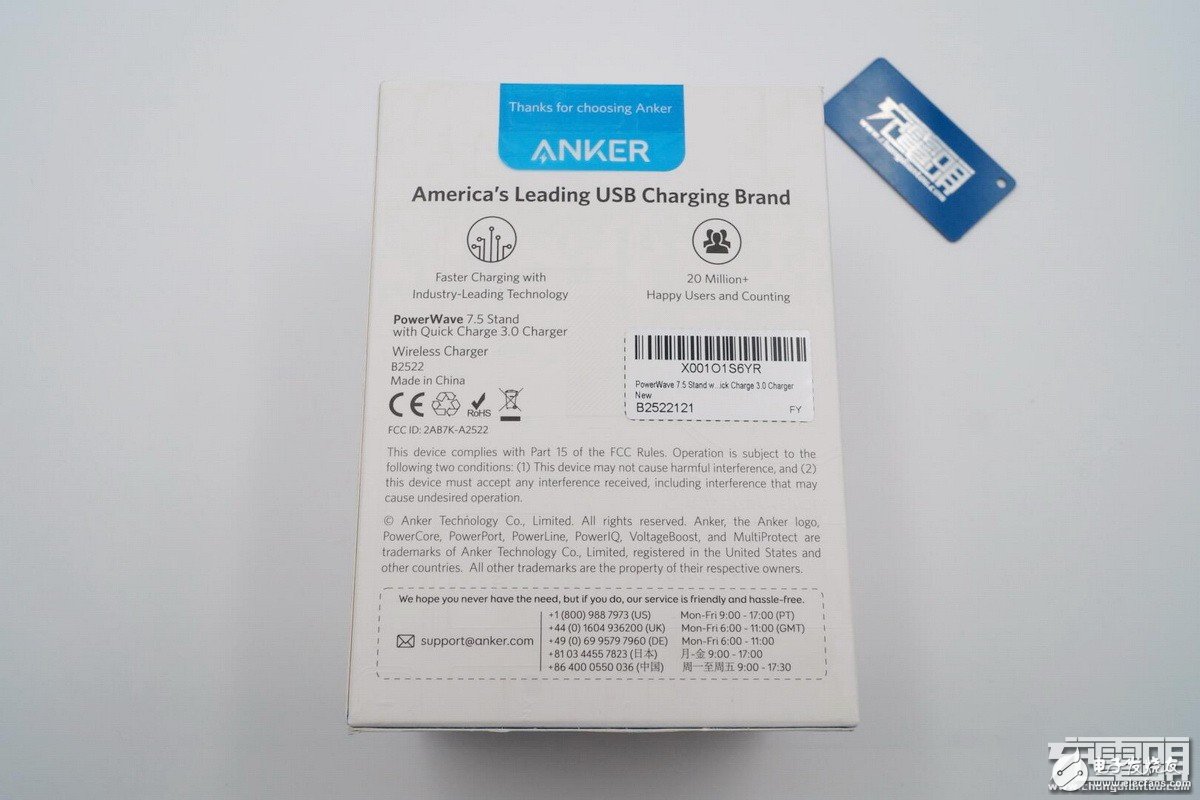

背面产品宣传信息,以及一些简单的认证信息。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

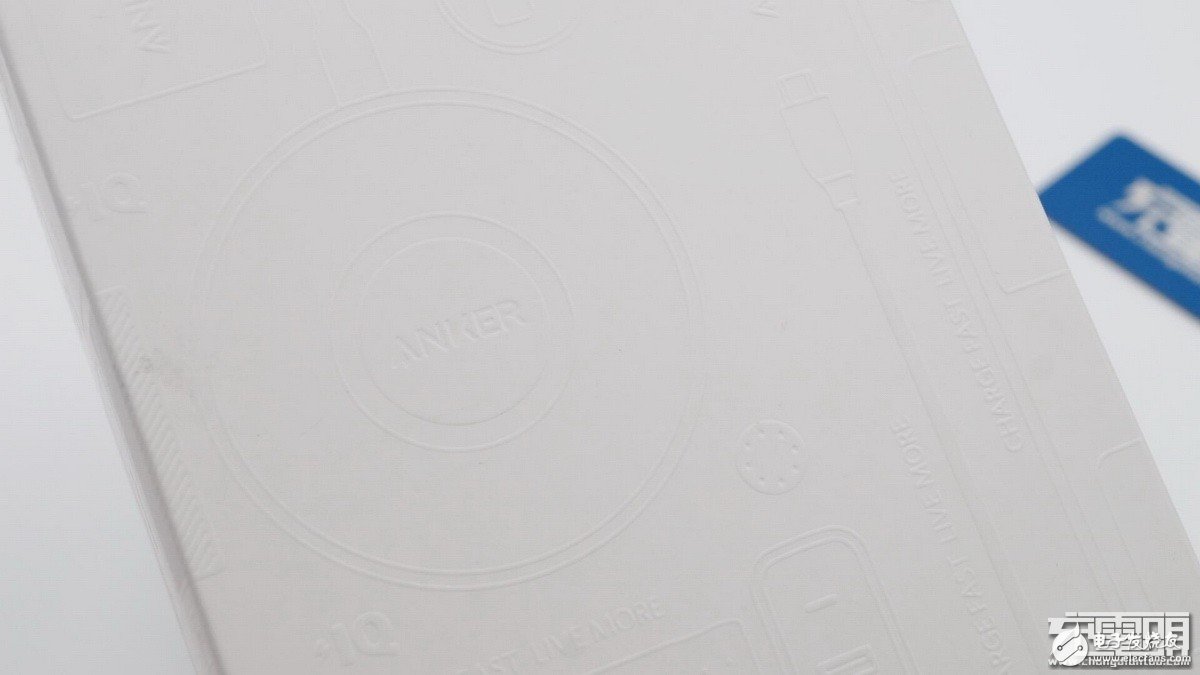

仔细观察包装,可以看出表面图案是压制上去的,简约的同时又增加了丰富的细节,瞬间给产品拉高了一个档次。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

打开包装,可以看到里面是ANKER PowerWave 7.5 Stand立式无线充电器本体、一根数据线以及一个适配器。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

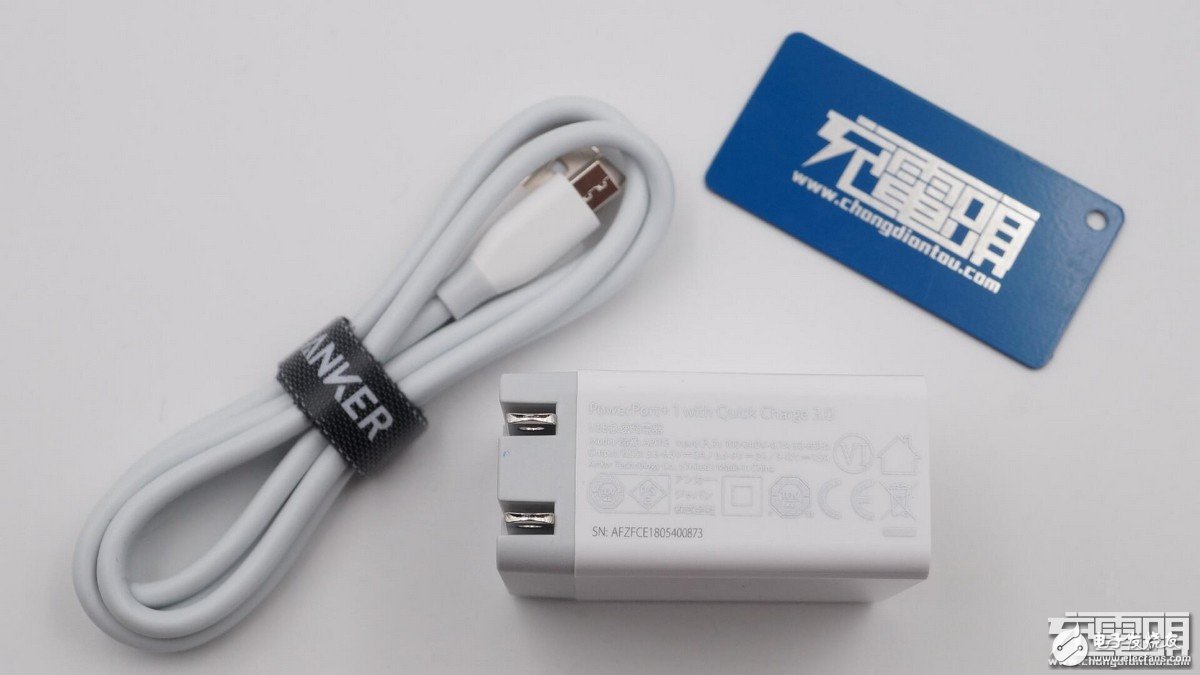

数据线为Micro USB接头,附赠魔术扎带,适配器为Anker PowerPort+1 QC3.0充电器。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

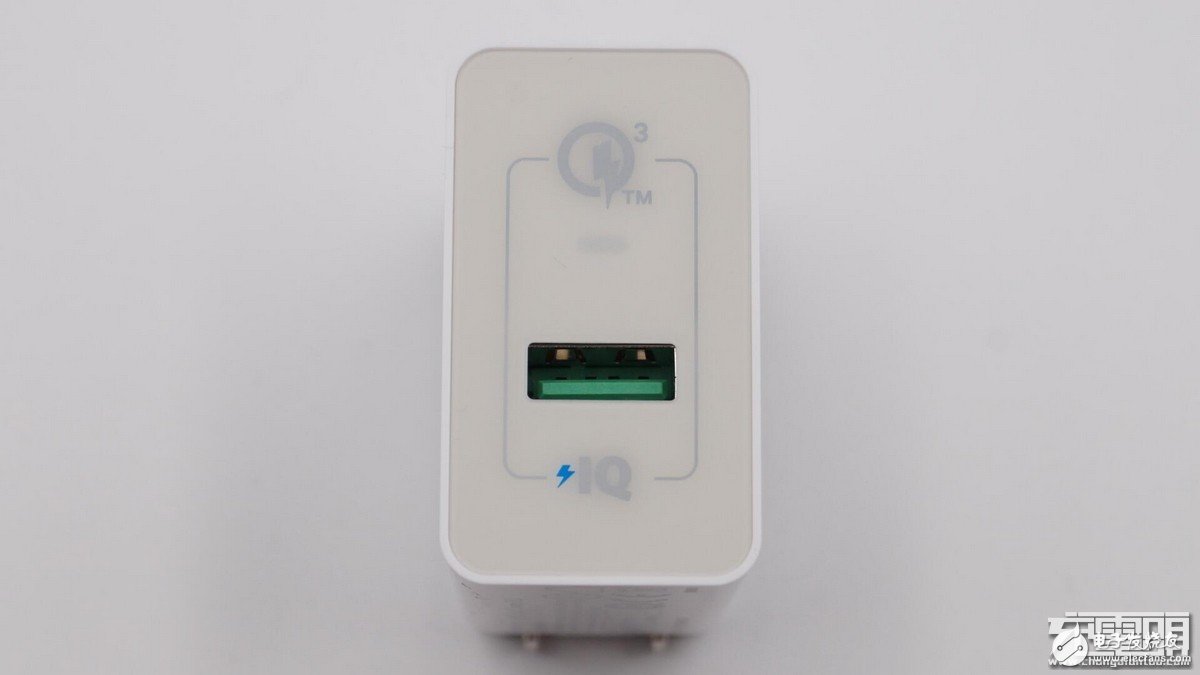

适配器仅有一个USB接口,支持QC3.0快充以及Anker智能IQ充电,可智能识别设备以分配合适的电力。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

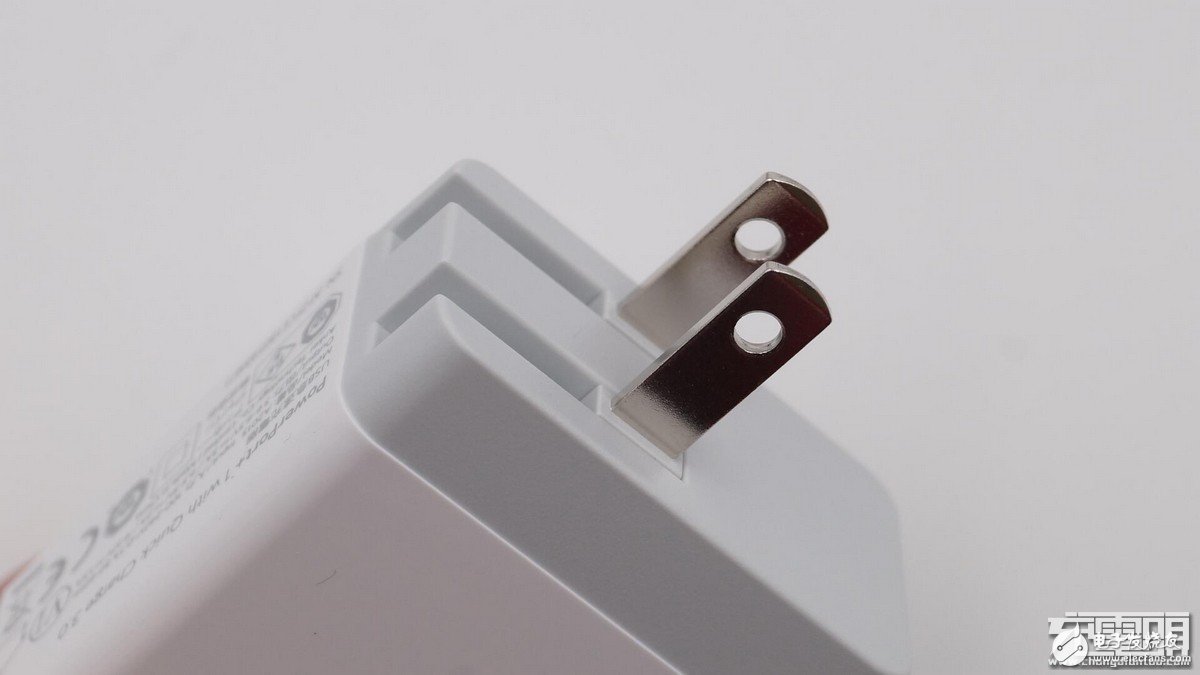

采用可折叠式插脚,便于携带。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

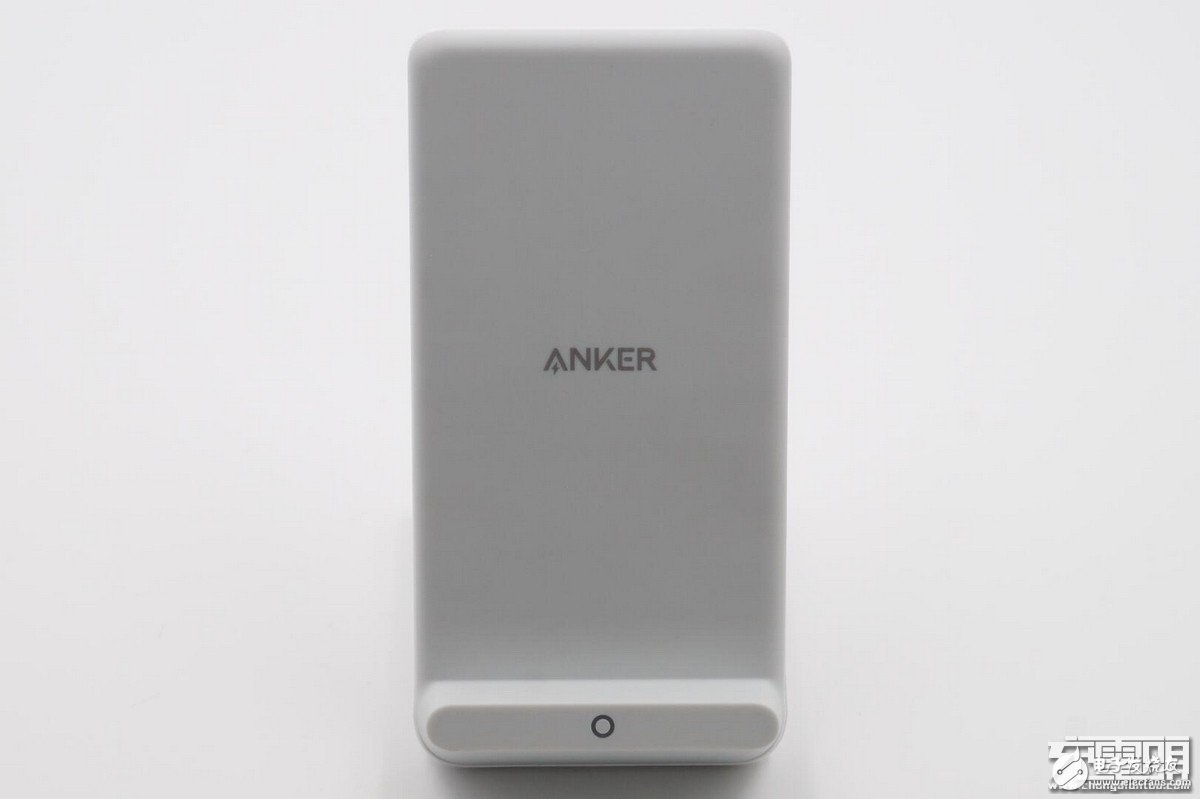

接下来是ANKER PowerWave 7.5 Stand立式无线充电器本体,通体呈白色,正面印有ANKER的Logo。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

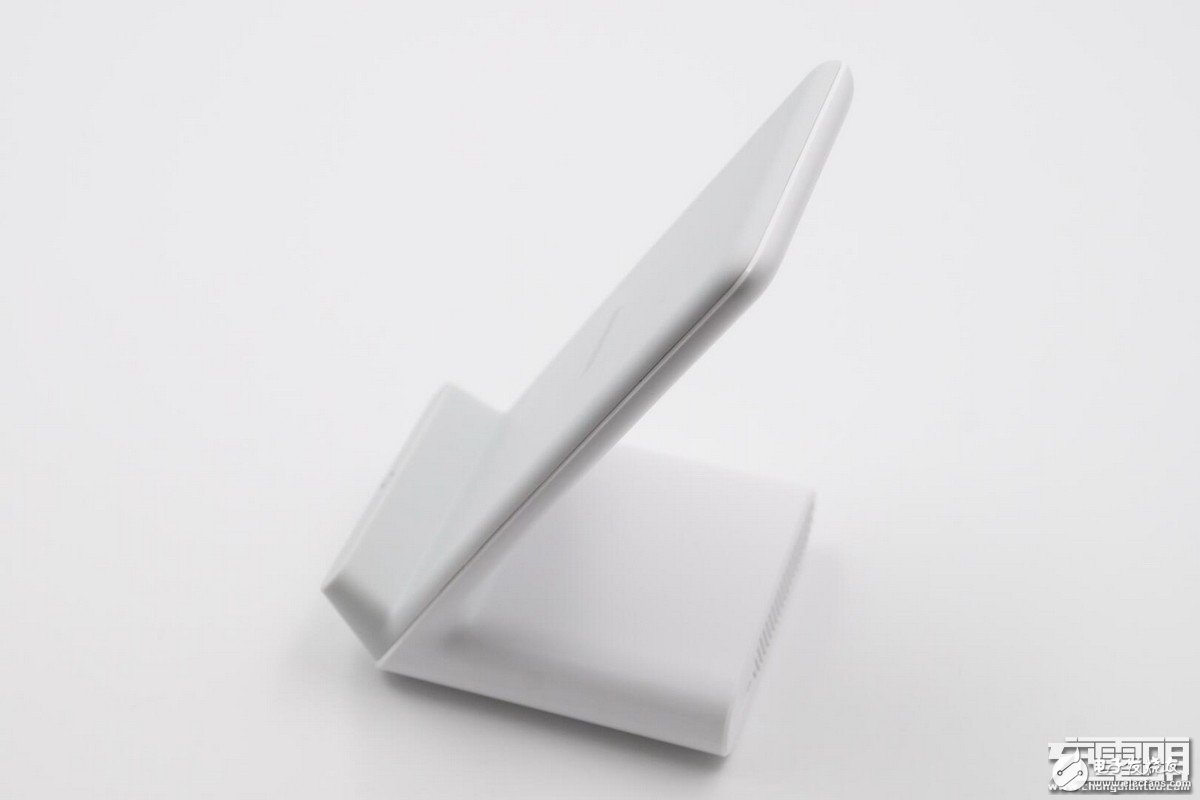

充电面板和底座呈60°左右的夹角,手机日常充电使用时,无需拿起即可一目了然的看到通知消息等内容,非常方便。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

从背面看过去,底座横截面呈赛道形状,有一定的厚度,看来关键部件都藏在了里面。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

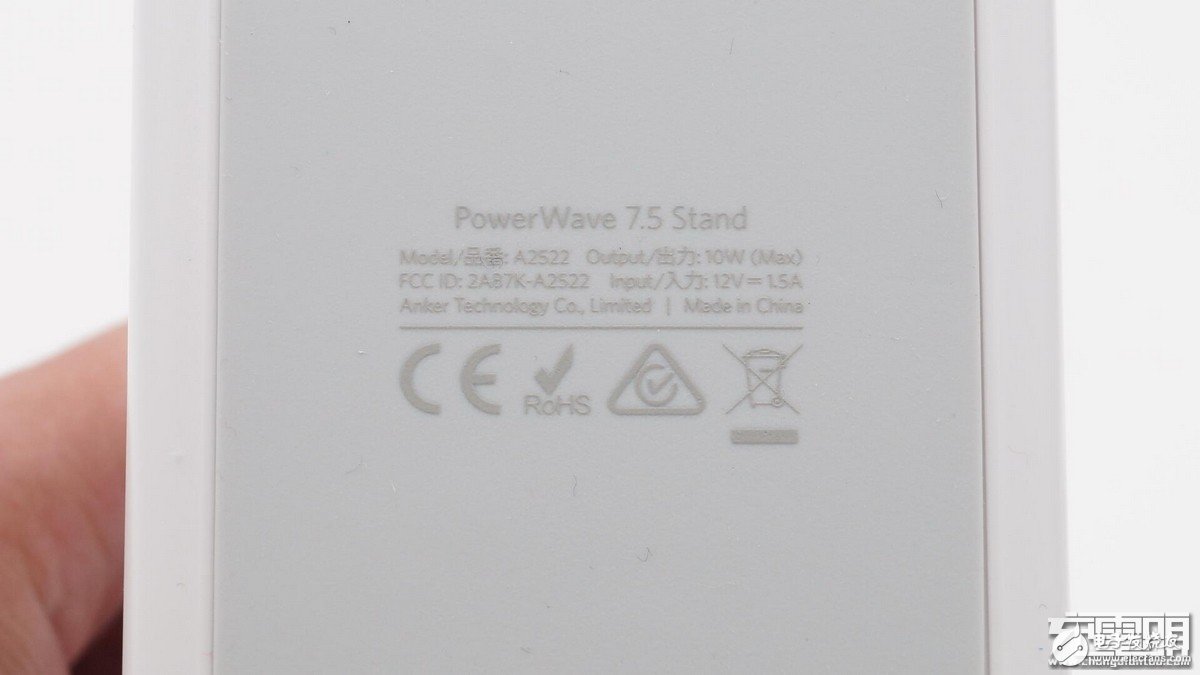

产品底部为防滑橡胶垫,上面印有产品的主要参数。产品名称:PowerWave 7.5 Stand;型号:A2522;输出:10W(MAX)输入:12V1.5A。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

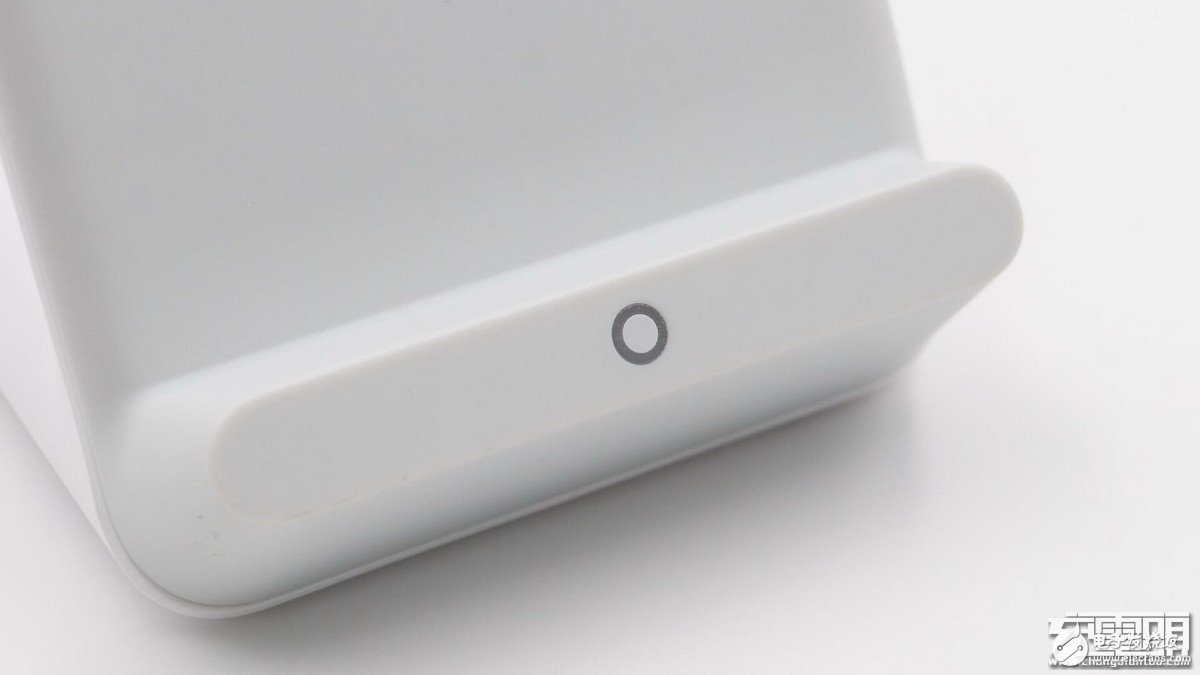

底座前方小圆形为光圈工作灯,平时为熄灭状态,工作时会亮起淡淡的蓝色光圈,亮度适中不会造成光污染。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

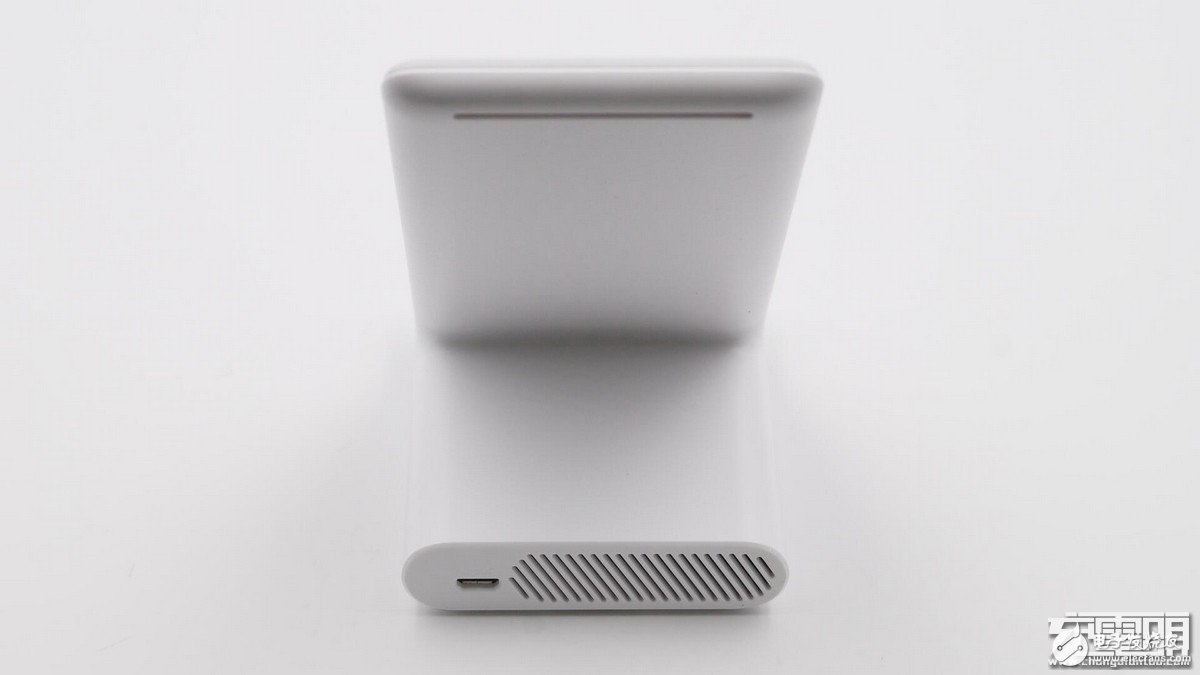

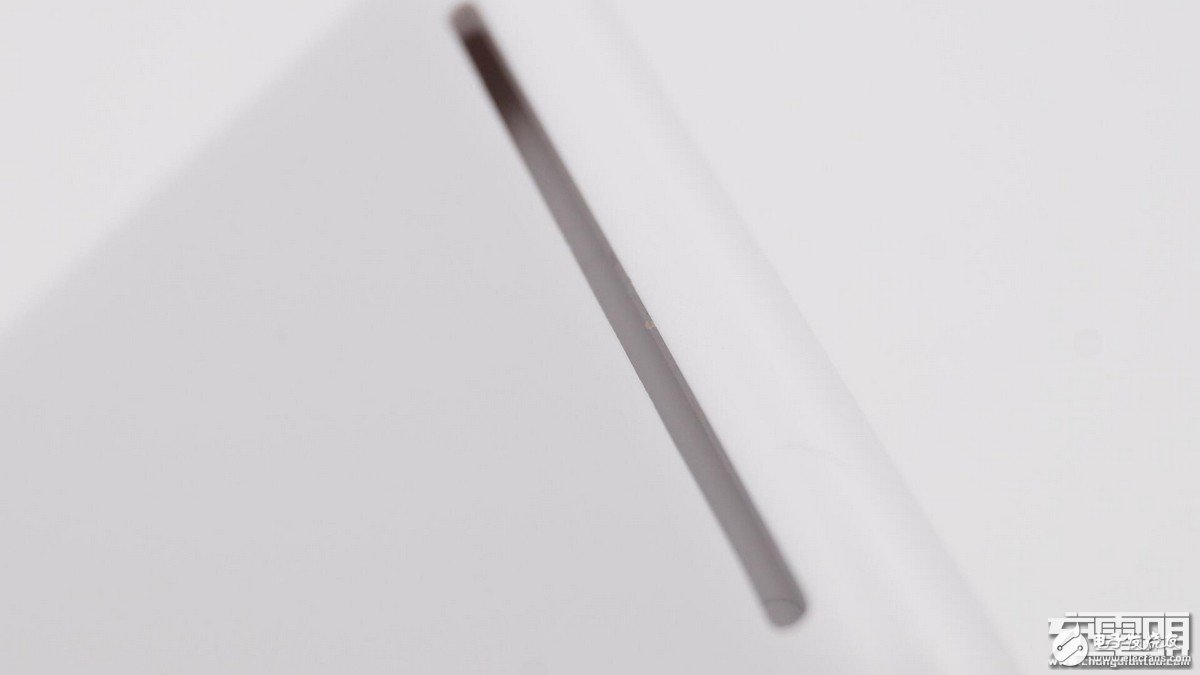

无线充电存在温度过高限制充电功率的现象,所以作为无线快充产品,散热是个必须要解决的问题。充电面板背面顶部有一个长条形进风口。因为是隐藏在背面,不用担心进灰的问题。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

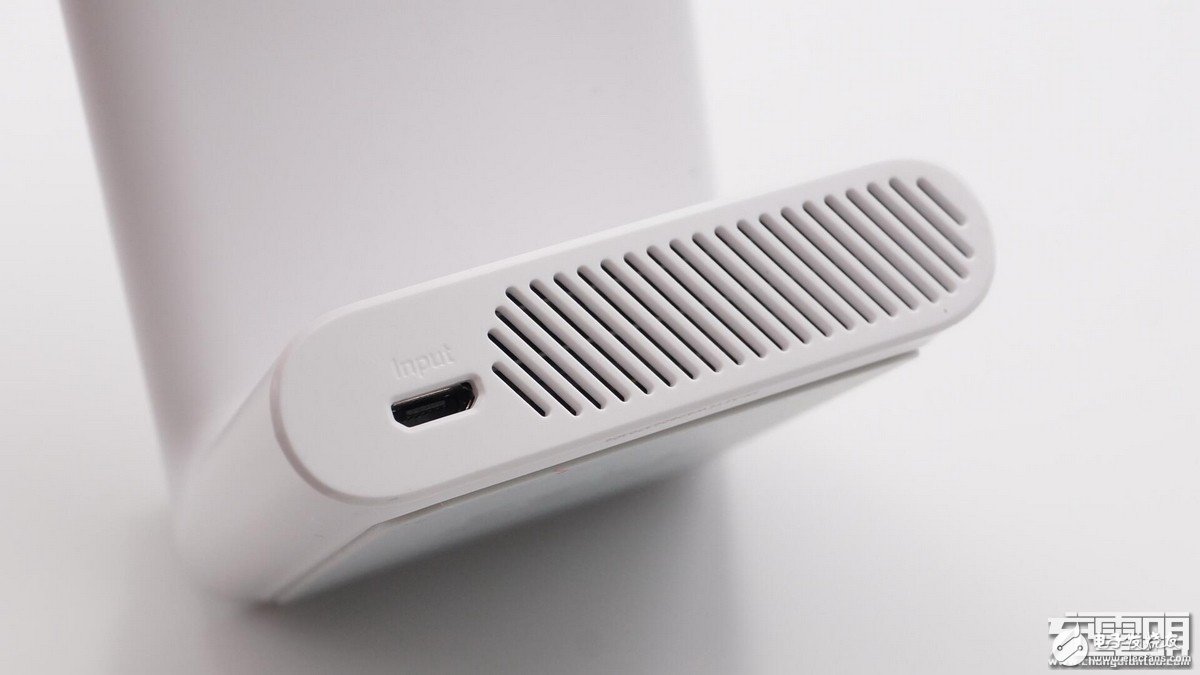

底座背后为Micro USB类型的输入接口,旁边为大面积的栅格状通风散热孔,和顶部的进风口搭配,能够很好的将产品内部热量及时排出。

二、ANKER PowerWave 7.5 Stand拆解

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

拆开盖子,线圈正面和外壳之间有双面胶辅助固定。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

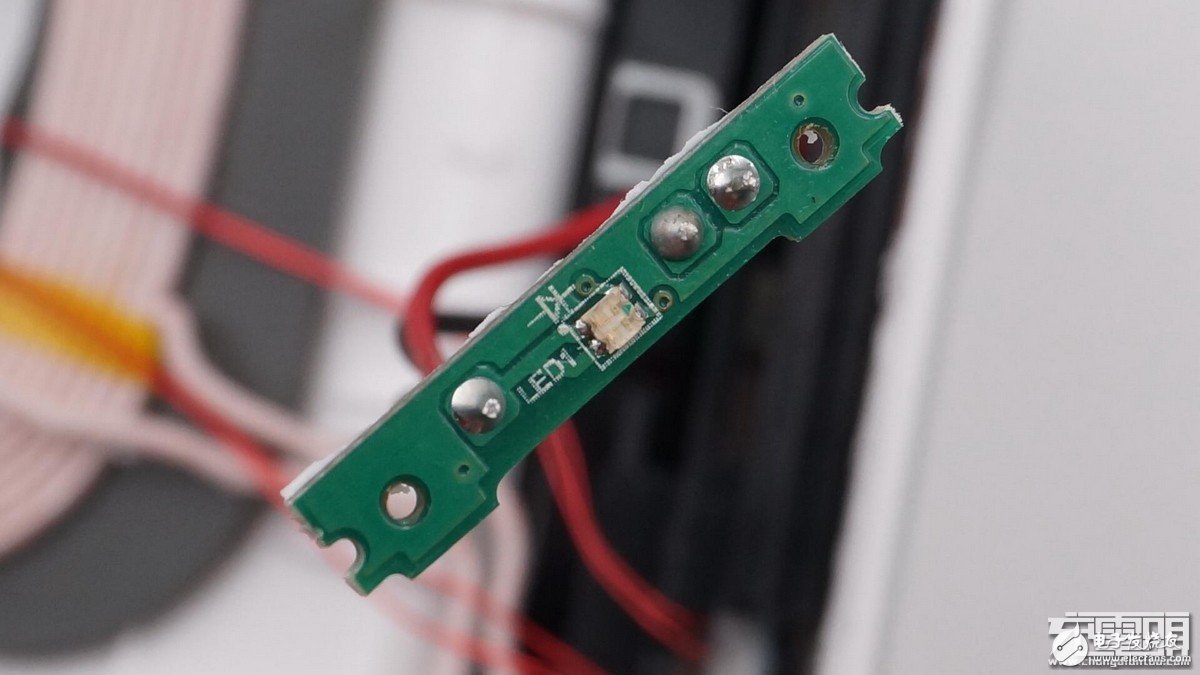

小板上焊接了双色指示灯。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

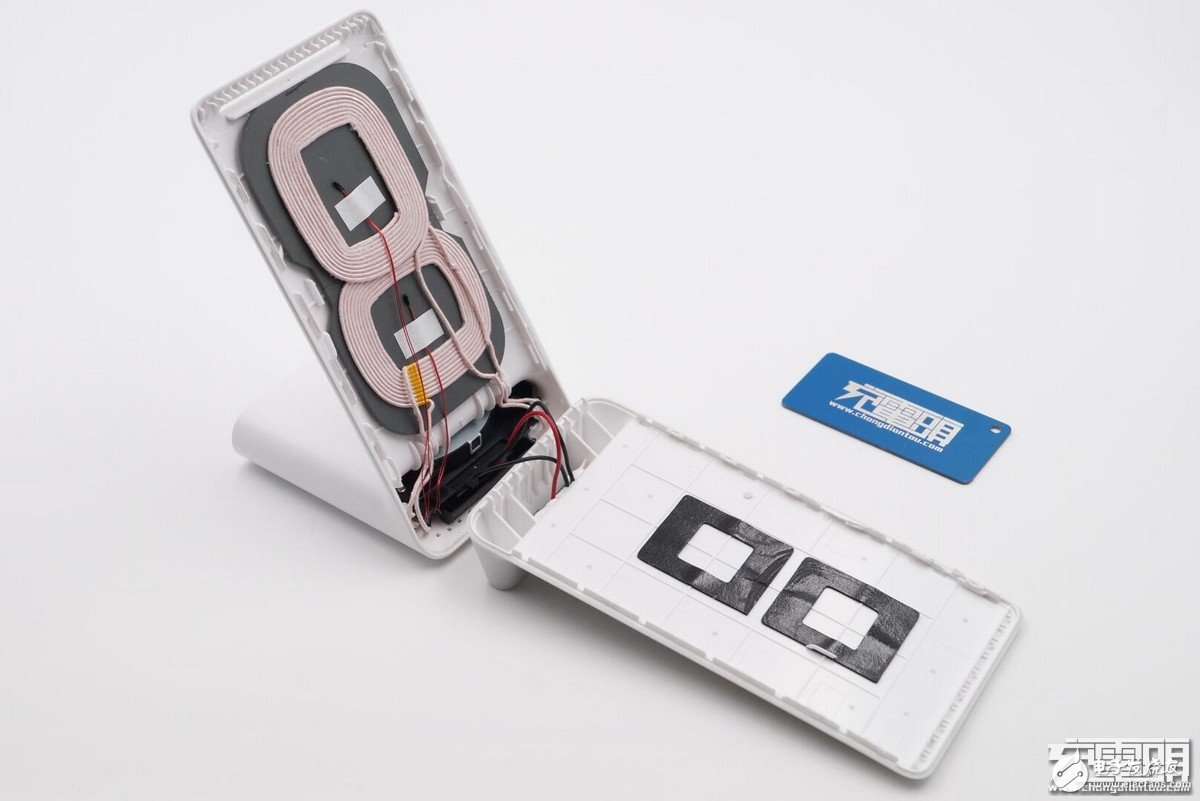

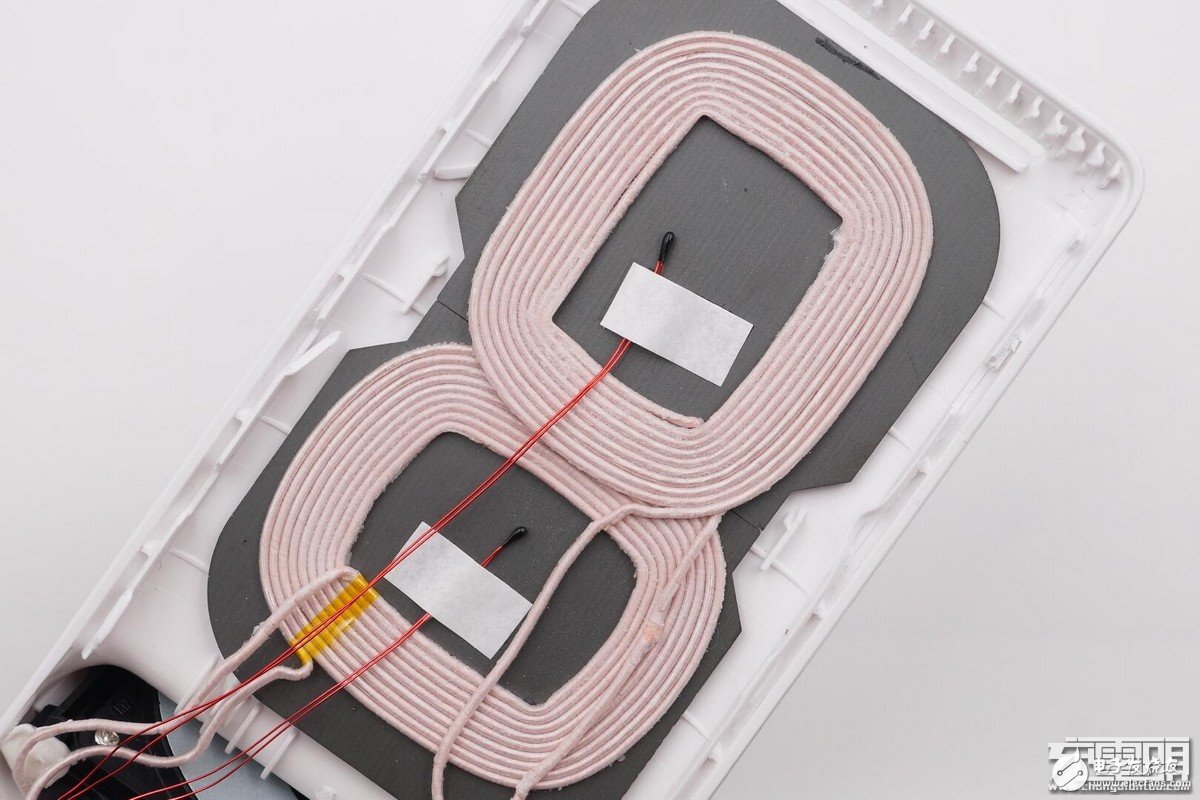

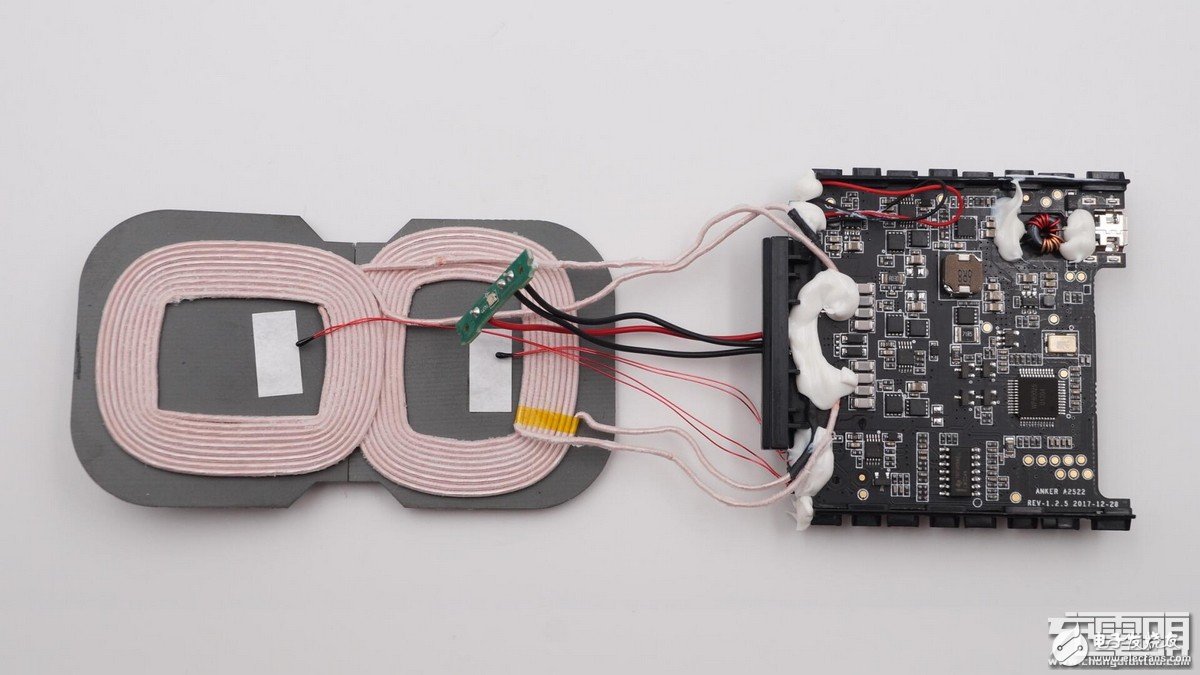

两个无线充电线圈,每个线圈中心都有对应的热敏电阻探头,用于检测充电时的温升。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

线圈焊点都有胶水固定,增加强度。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

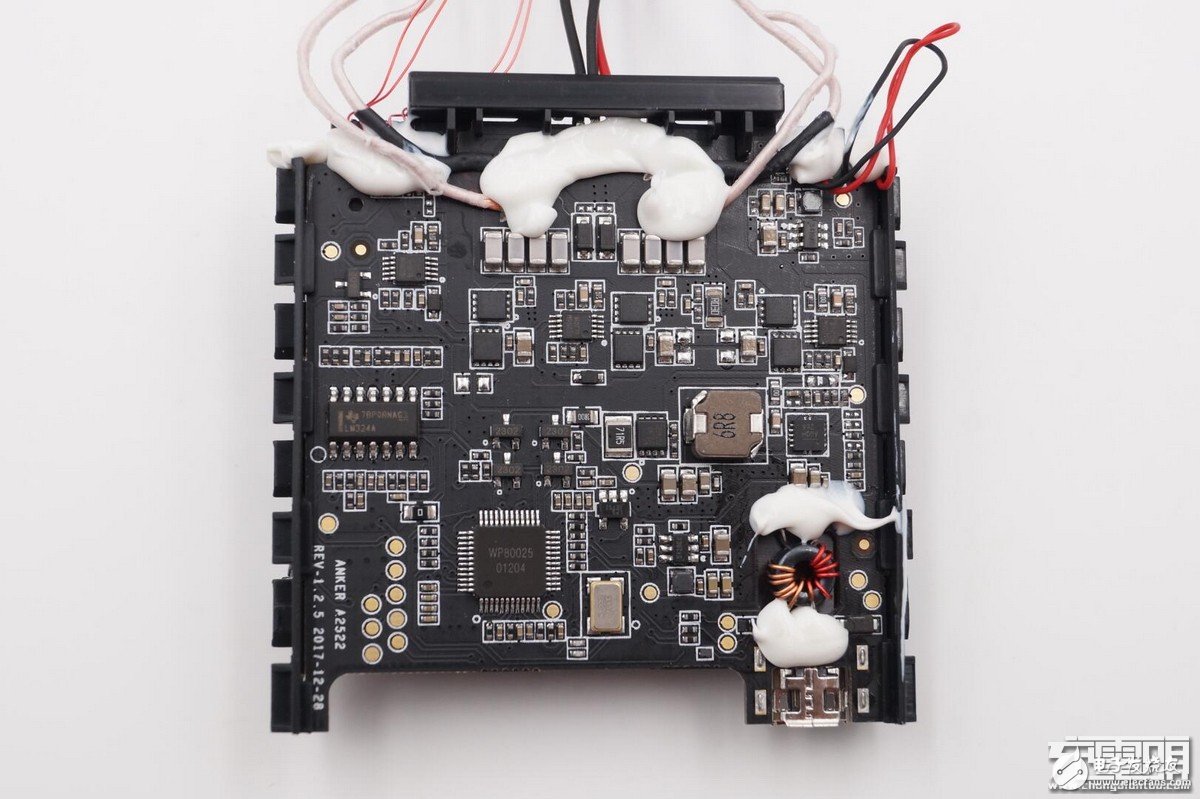

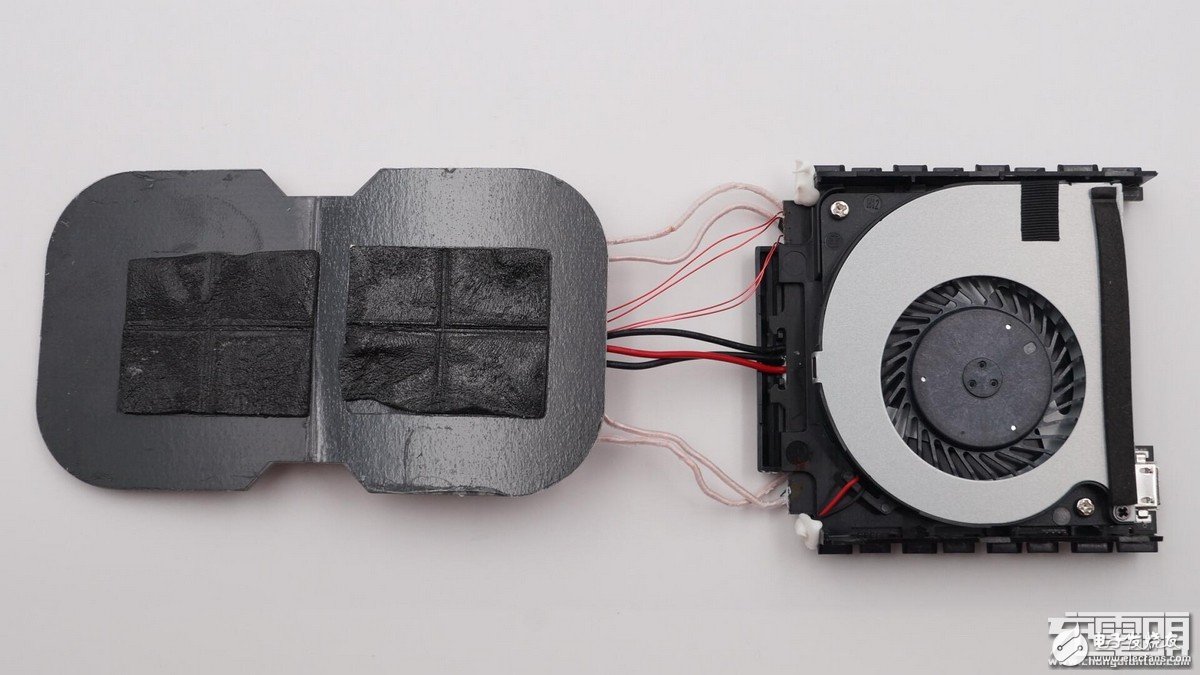

电路板背面有一个离心风扇。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

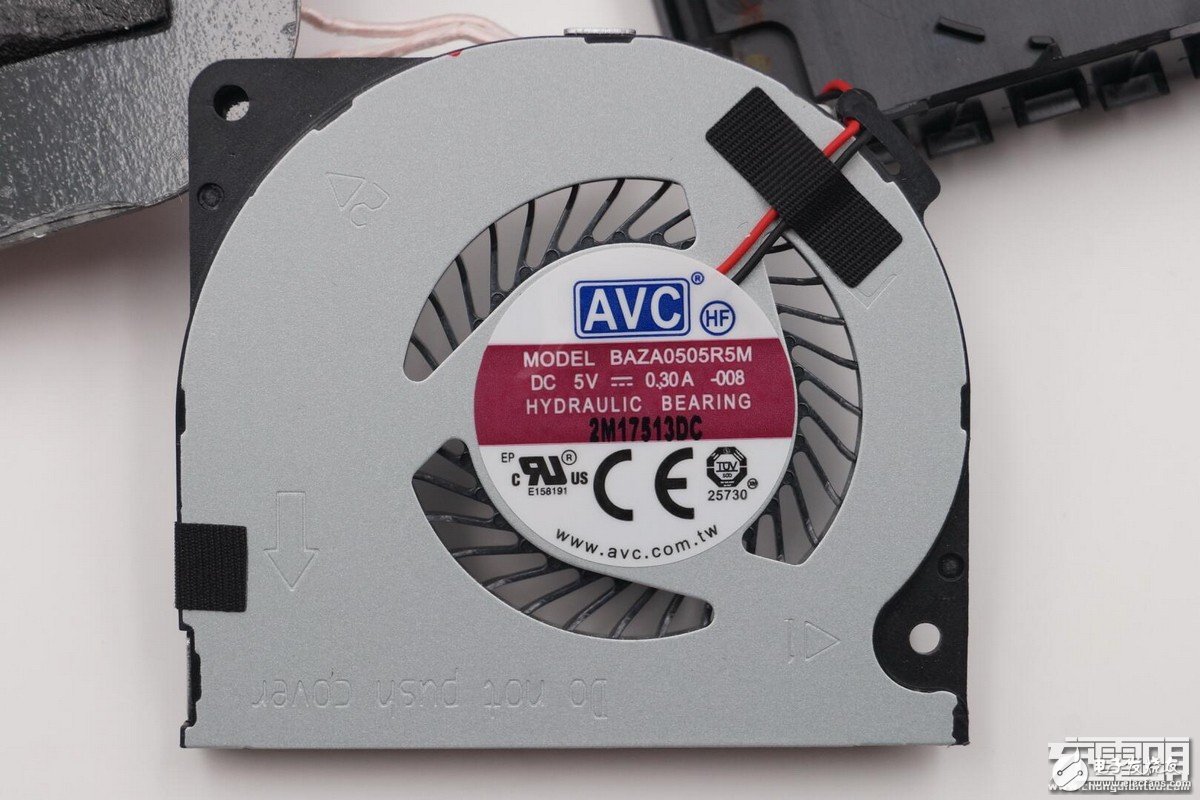

AVC的离心散热风扇,5V0.3A,将无线快充过程中产生的热量加快散发出去。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

由于这款无线充为立式设计,有2个充电线圈,所以有3个半桥驱动器,根据不同的线圈组合不同的驱动器。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

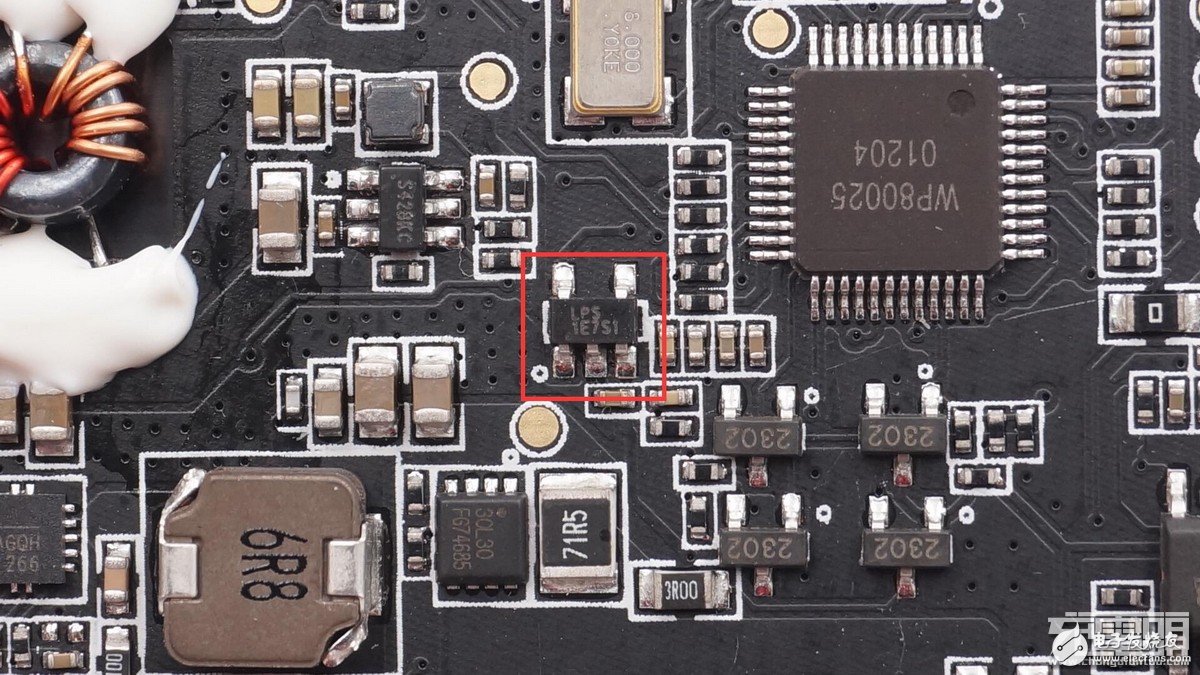

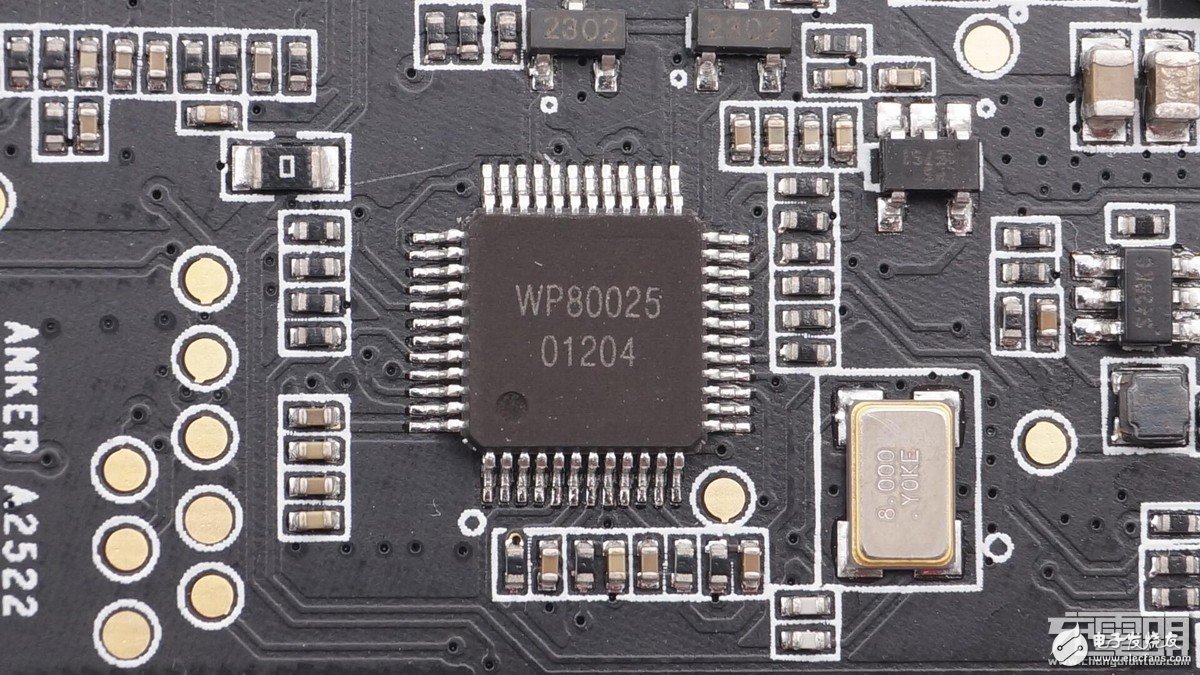

WP80025是易冲无线推出的无线充电控制芯片,充电头网查阅资料发现,它支持Qi-BPP 5W,苹果7.5W快充,三星10W快充。12V输入,10W效率67-75%,充电高度3-8mm,通过了CE/FCC/Qi-EPP认证,集成过热保护、过流保护、过压保护、异物检测功能。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

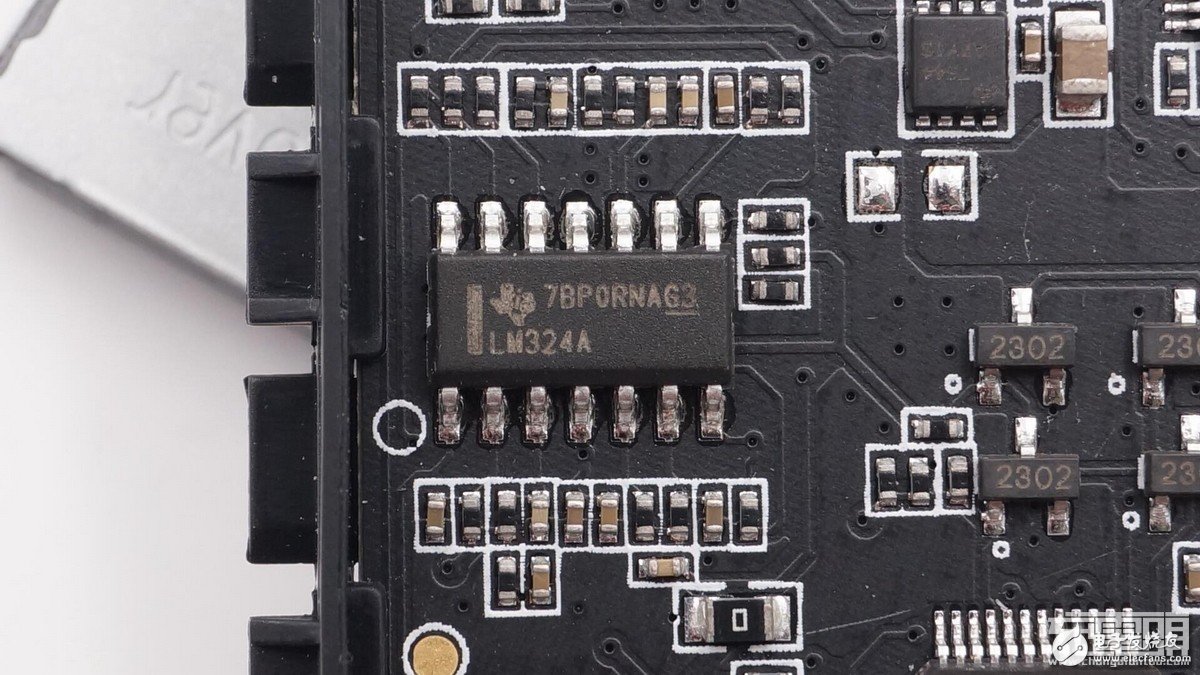

TI的LM324 4运放。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

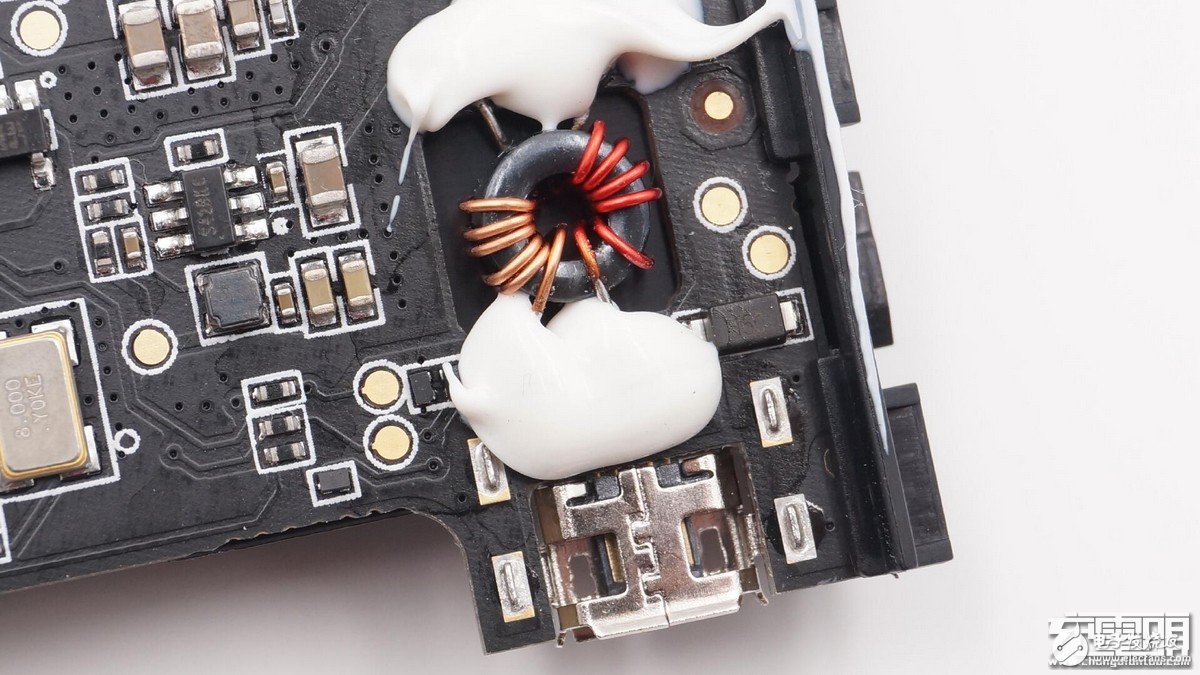

输入共模电感,抑制干扰传导。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

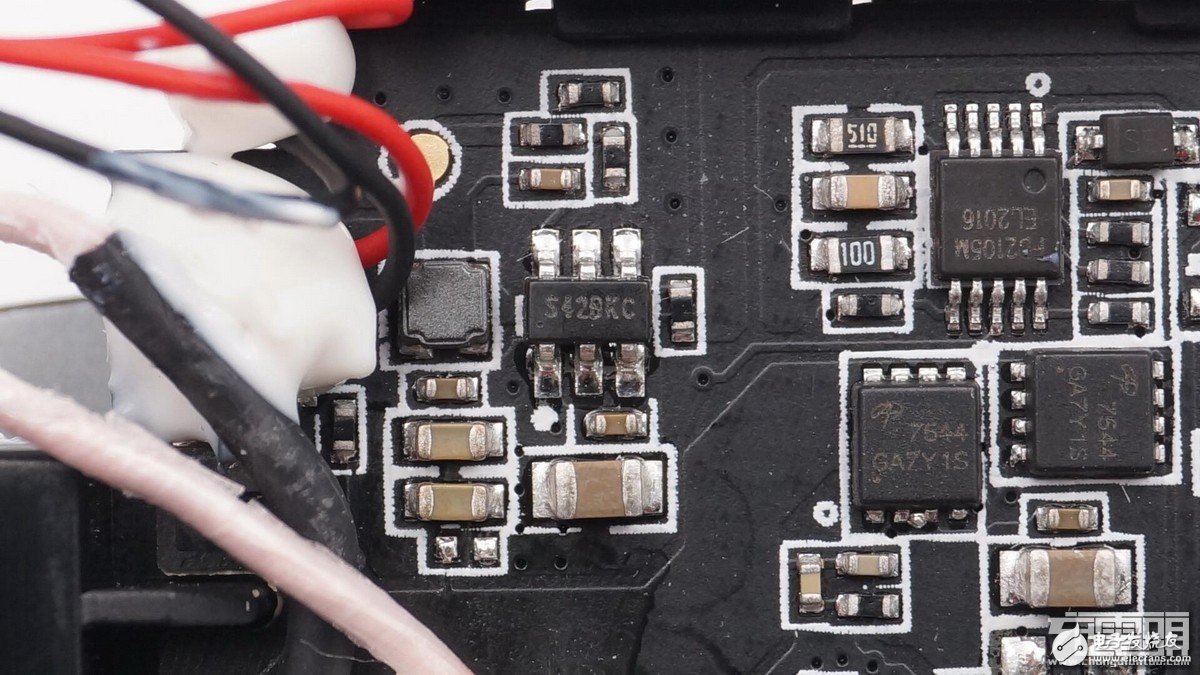

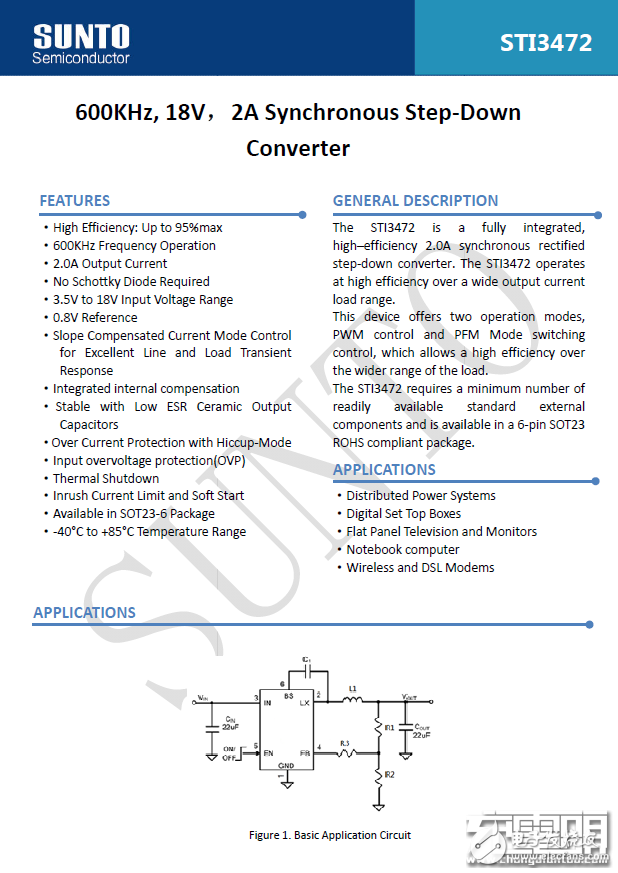

STI3472开关降压。600KHz固定频率,输入电压范围3.5-18V,最大输出电流2A。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

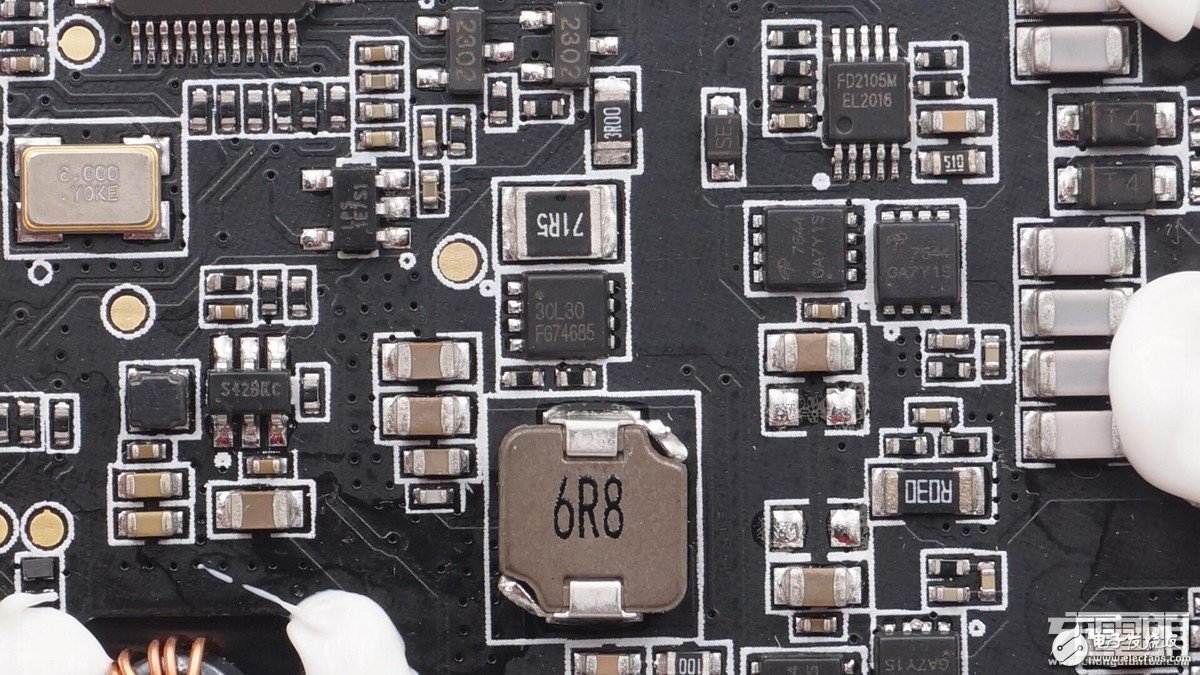

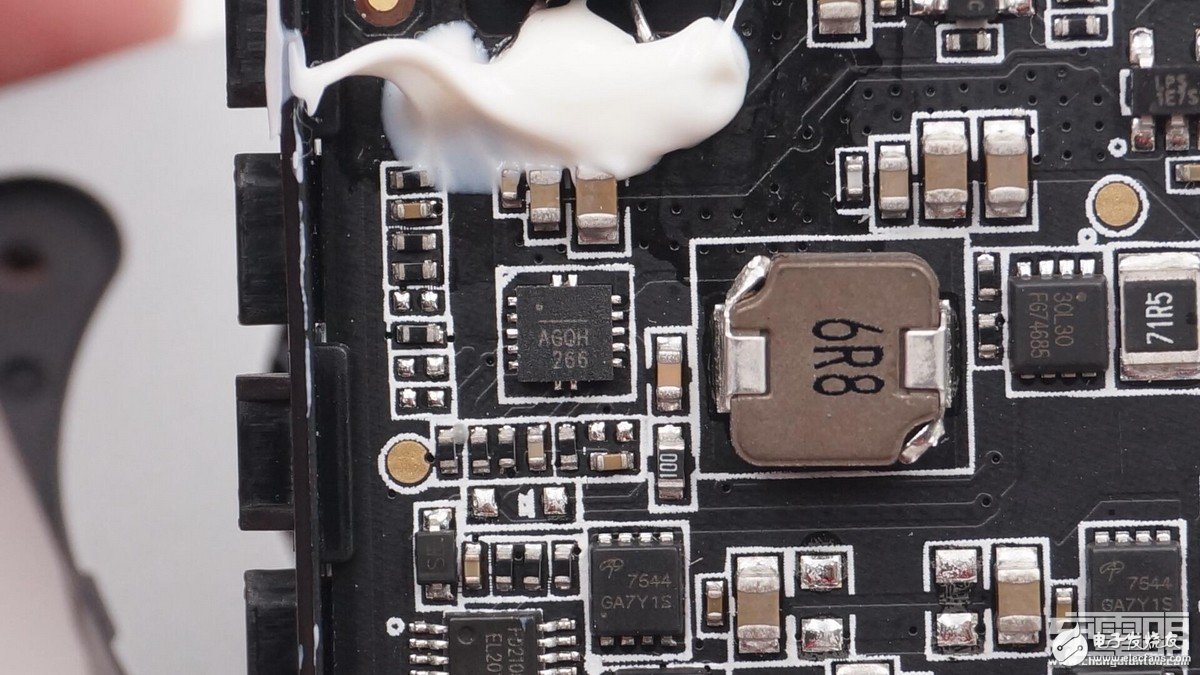

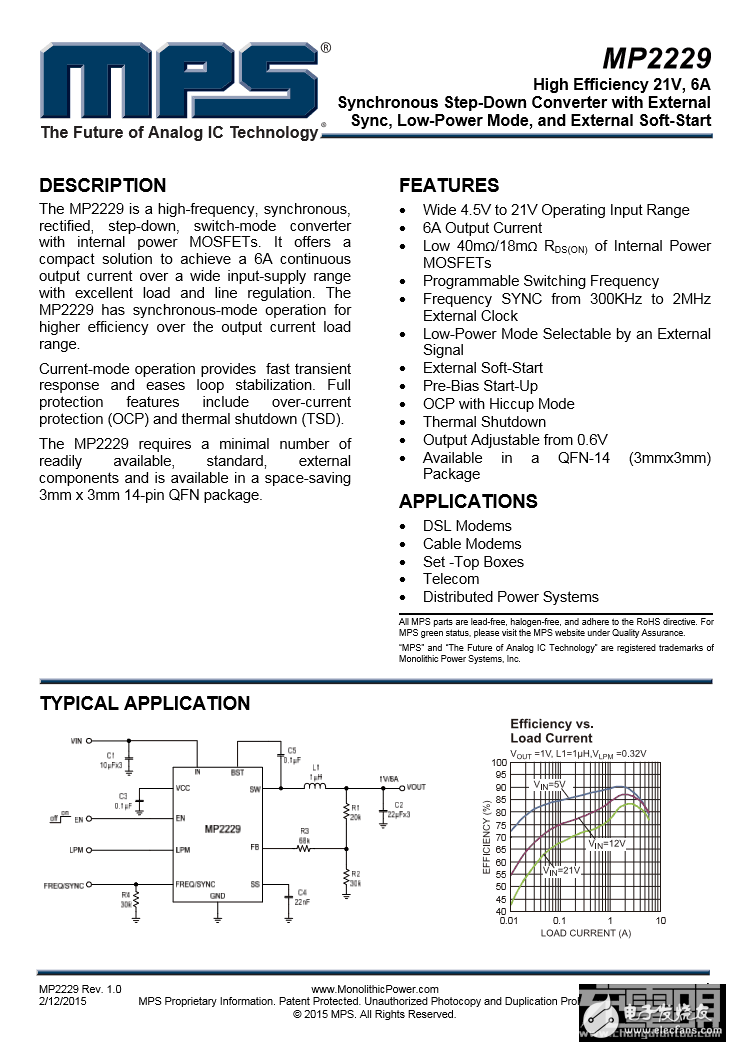

MPS MP2229同步整流降压,在无线充电器内部进行电压转换。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

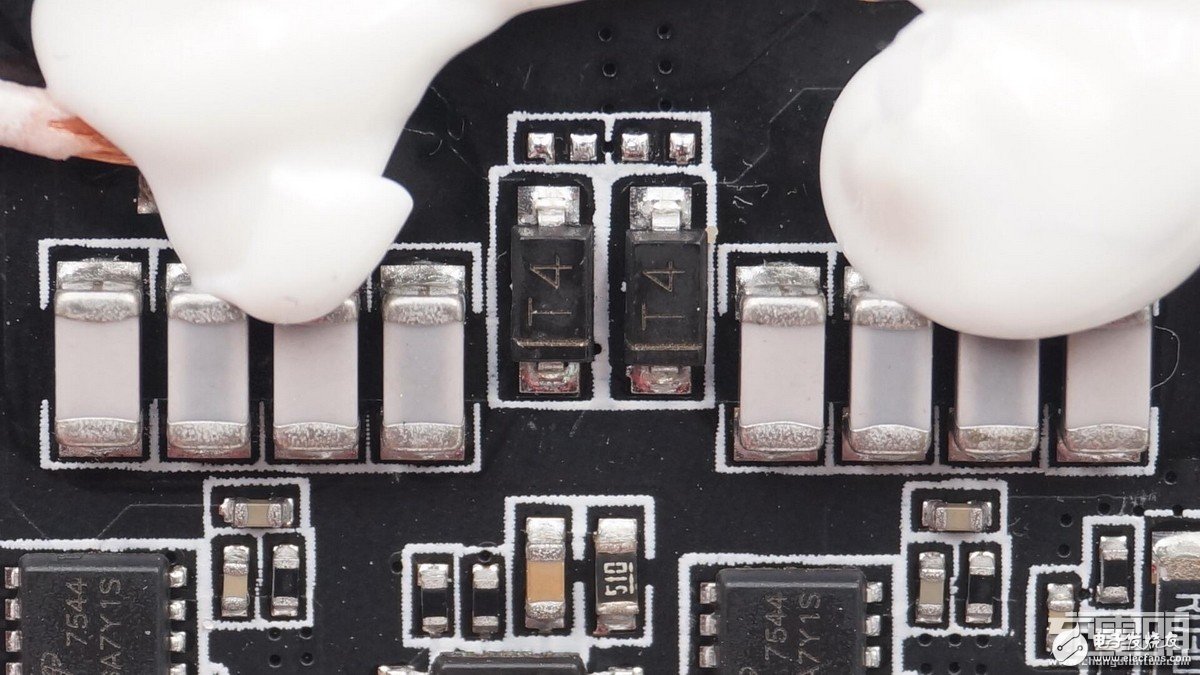

充电头网发现,8颗NPO电容一字排开,如此数量实属罕见。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

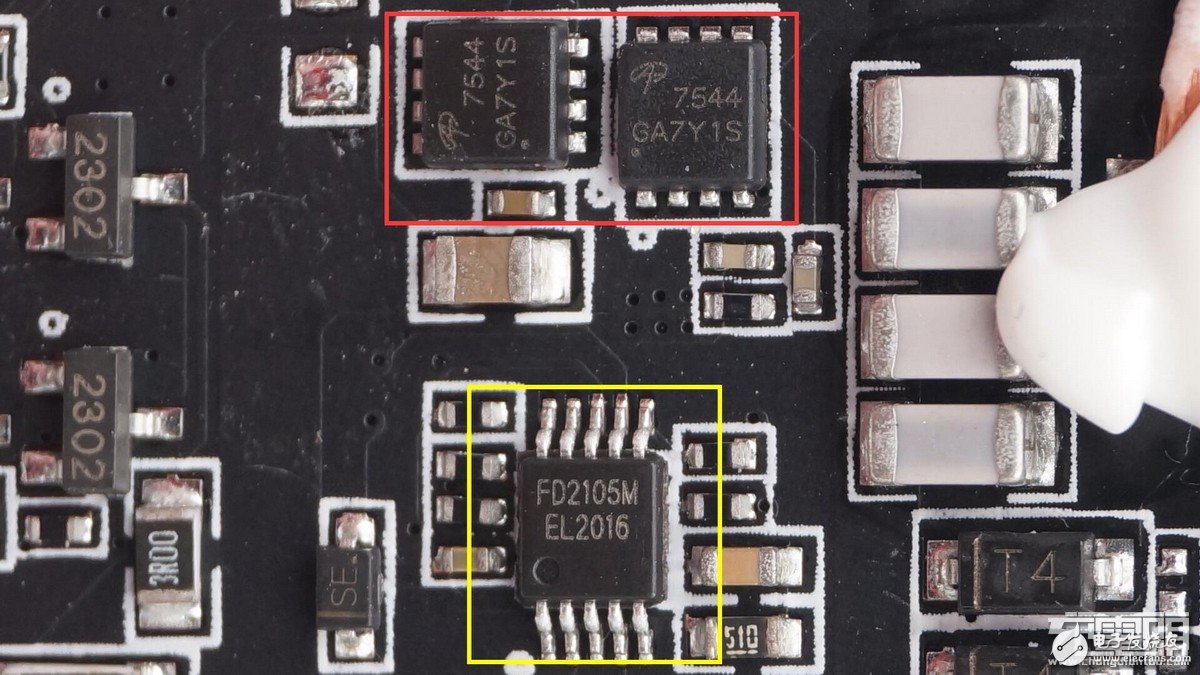

半桥驱动特写,一颗FD2105M驱动2颗AON7544做为半桥。

无线充电器系列拆解_立式的PowerWave7.5Stand开箱拆解图详细

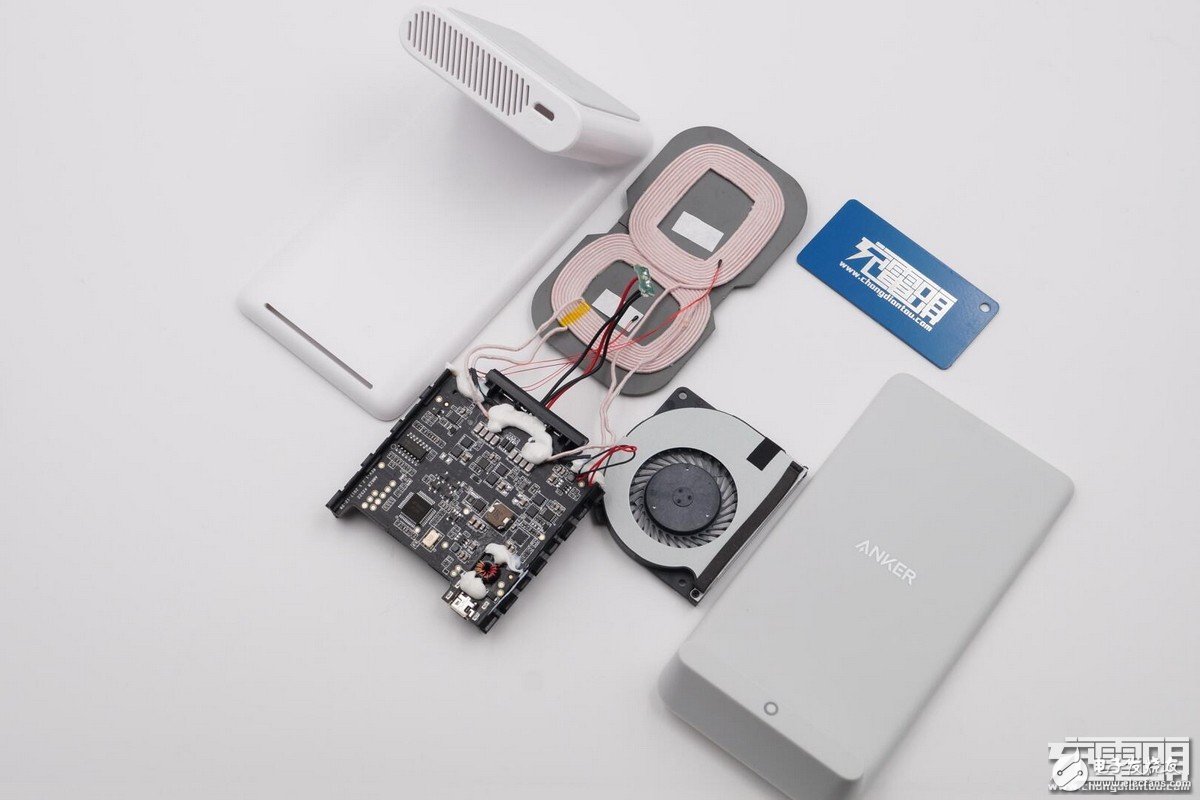

全家福,拆解到此结束。

充电头网拆解总结

ANKER PowerWave 7.5 Stand立式无线充电器,采用了主动散热设计,内置离心风机带走线圈和电路板产生的热量,可避免温度过高导致的充电功率受限问题。使用了MPS、TI、AO、易冲无线等大品牌的物料,以及8颗昂贵的NPO电容,用料做工奢华,为产品的性能提供了可靠保障。
