如何抑制高频变压器的温升?这个问题基本上是每个使用高频变压器的人都会感到烦躁,也让人很担心,高频变压器的温度太高会不会出什么状况,那么我们应该怎样来抑制高频变压器的温升?接下来金籁科技小编就为大家解答下这个问题:

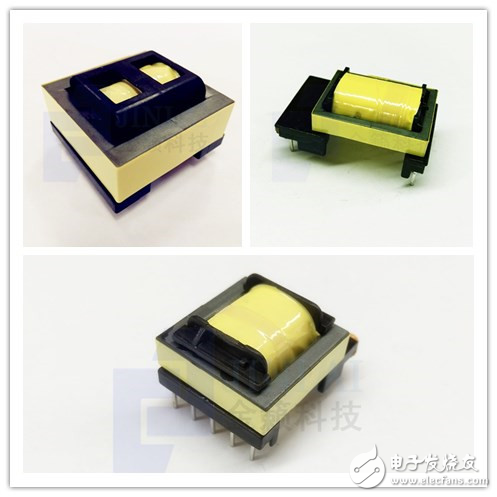

EI50高频变压器立式

(1)抑制磁芯损耗

磁芯损耗往往通过查表得出。注意,损耗随着磁通密度增加而迅速上升。虽然理论上可以通过降低磁通密度的方法来降低损耗,但这是与使变压器保持高效率相矛盾的。在磁通给定的条件下,降低损耗的唯一方法只能是增大磁芯有效截面积,但这将增大磁芯的体积。由于体积增大,磁芯的厚度也相应增加,磁芯的热阻将增大,最终会造成磁芯温度的上升。

金籁科技高频变压器

与低频变压器一样,高频变压器中饱和磁通密度也是影响磁芯体积的决定性因素。变压器的最优设计应当具有最大的工作磁通密度、最小的磁芯体积和最大的磁芯有效截面积,并且工作效率最高,漏感最小、损耗和温升最低。

(2)抑制绕组损耗

在高频变压器中必须要考虑交流阻抗的影响,与直流或低频情况下不同,在高频条件下,绕组中将存在趋肤效应和临近效应,因此线径越粗,其交流阻抗也越大。这时最好采用扁平绕组,但是绕组必须要与磁通方向平行,而且层数也不能太多,否则将引起涡流损耗。注意,扁平绕组一定要远离气隙,否则将受到边缘磁通的影响。临近效应对多层扁平绕组的影响非常显著,造成的损耗将是正常水平下损耗的近百倍。在这种情况下,采用Litz线的作用也不大。因为Litz线绕制起来比较困难,而且绕组因数很低。如果使用不当,将会导致损耗的显著上升。

变压器外部的绕组不但会增加寄生阻抗和损耗,而且还产生EMI。因此尽量将绕组安排在磁芯内部。
