llano绿巨能LJN-WX002无线充电器拆解

陈翠 发表于 2018-04-12 09:47:42 收藏 已收藏
赞(0) •  评论(0

llano绿巨能LJN-WX002无线充电器拆解

陈翠 发表于 2018-04-12 09:47:42

无线充电器

无线充电器是指不用传统的充电电源线连接到需要充电的终端设备上的充电器,采用了最新的无线充电技术,通过使用线圈之间产生的磁场,神奇的传输电能,电感耦合技术将会成为连接充电基站和设备的桥梁。

无线充电技术在 2007 年获得了 20 项专利,多种设备可以使用一台充电基站,手机、MP3 播放器、电动工具和其他的电源适配器的有线充电情况将不会存在了。本文主要介绍llano绿巨能LJN-WX002无线充电器的拆解情况,具体的跟随小编来了解一下。

llano绿巨能LJN-WX002无线充电器拆解

llano绿巨能LJN-WX002无线充电器拆解

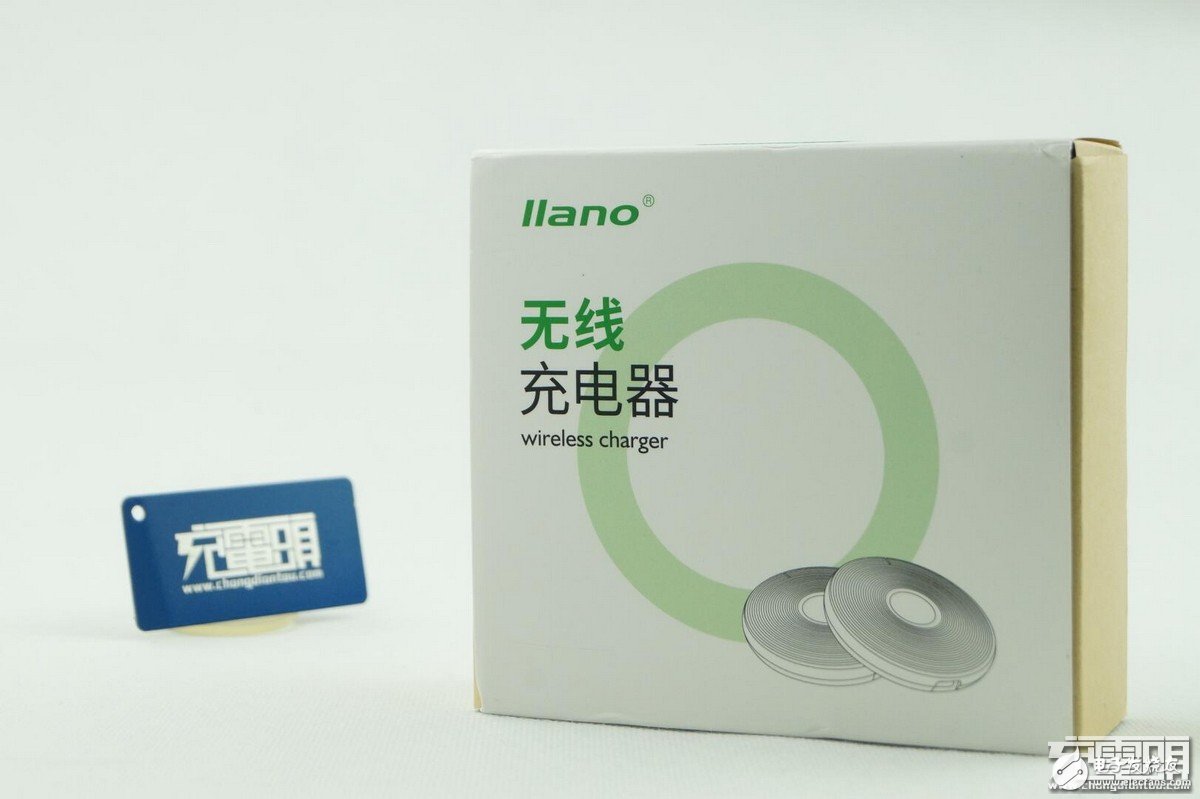

充电器包装盒没有过多的色彩与装饰,简洁、清爽。

llano绿巨能LJN-WX002无线充电器拆解

包装盒背面标注了充电器的详细信息。

llano绿巨能LJN-WX002无线充电器拆解

大面积蓝色配合黑色给人一种清爽的感觉,同时充电器使用缓冲海绵固定防止充电器意外受损。

llano绿巨能LJN-WX002无线充电器拆解

标配一条Micro USB数据线。

llano绿巨能LJN-WX002无线充电器拆解

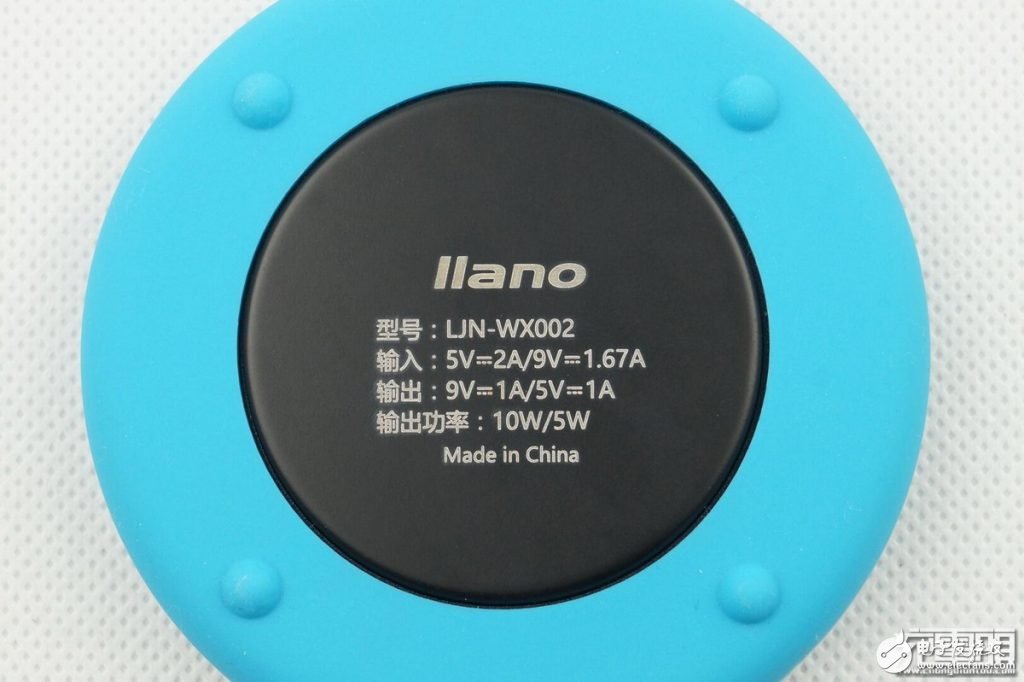

充电器最大输出功率为10W。

llano绿巨能LJN-WX002无线充电器拆解

工作指示灯。

llano绿巨能LJN-WX002无线充电器拆解

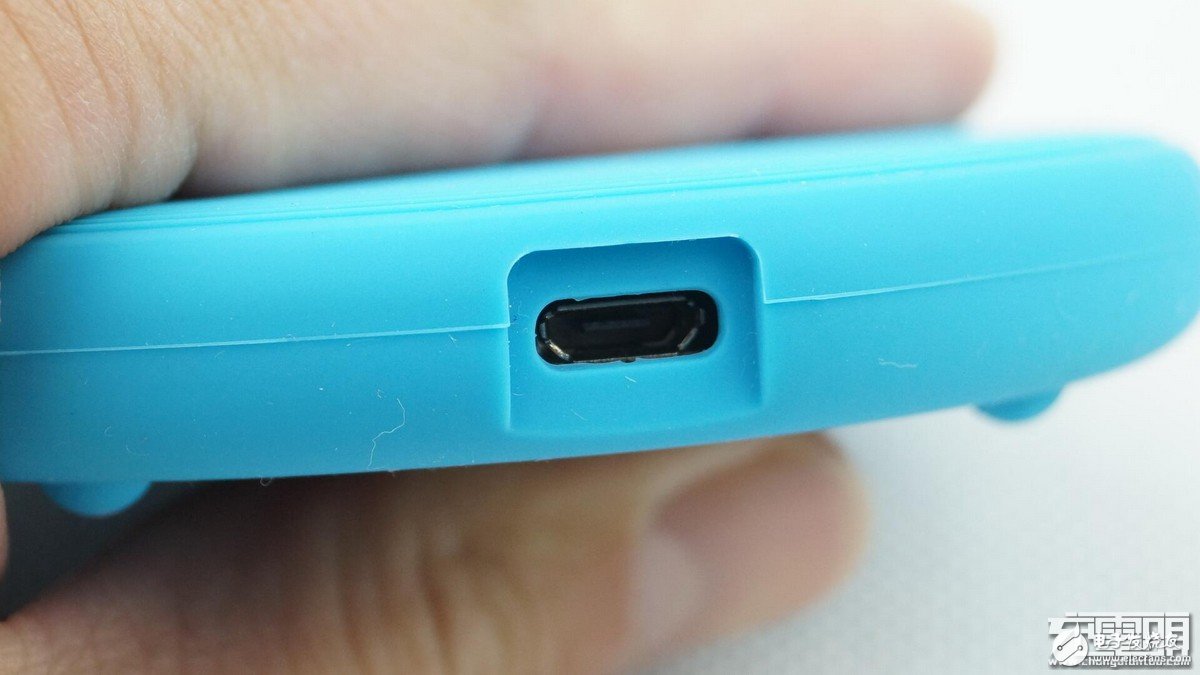

Micro USB输入插座。

llano绿巨能LJN-WX002无线充电器拆解

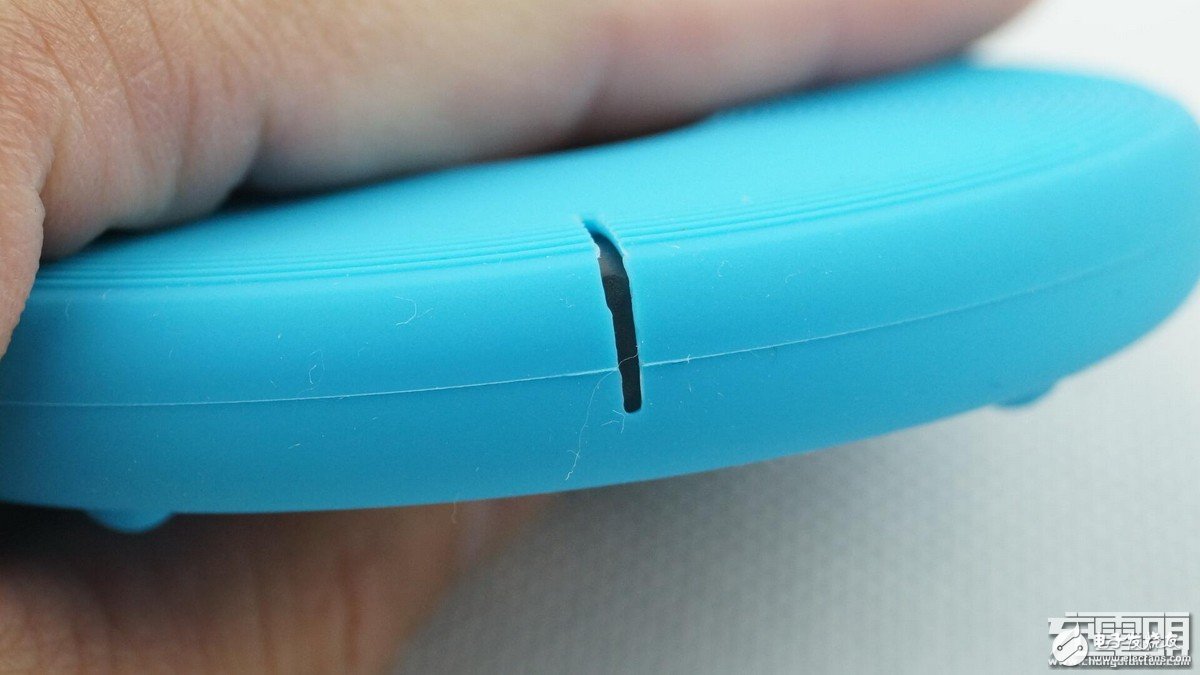

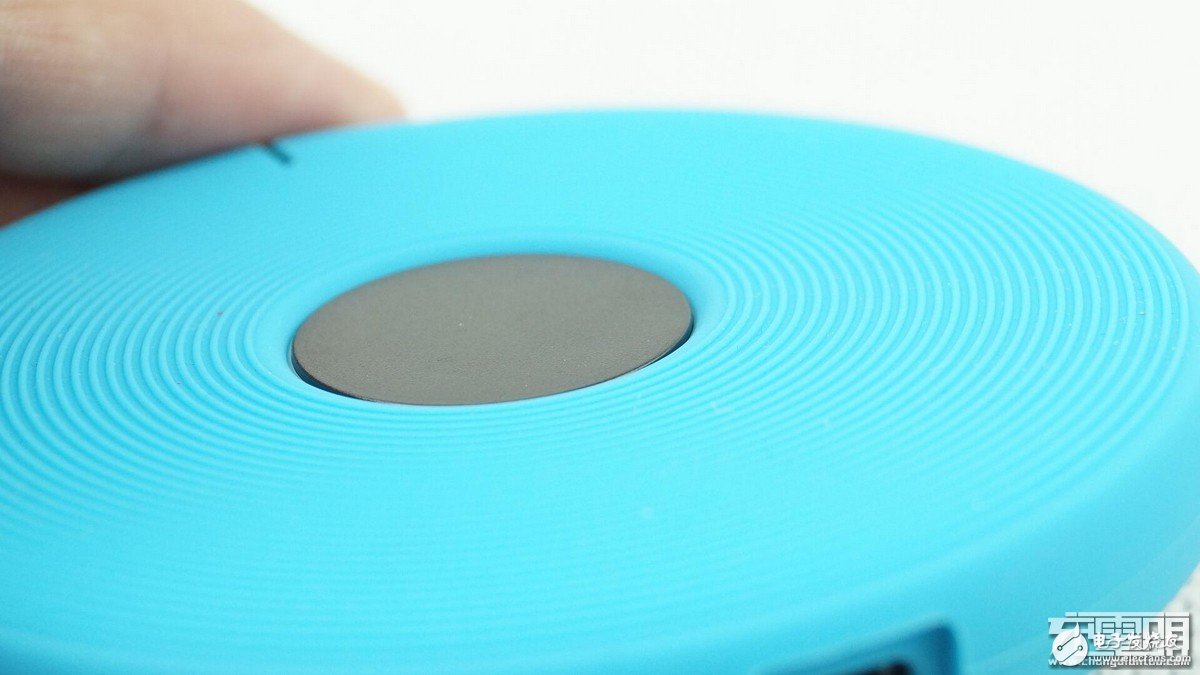

蓝黑撞色搭配同心圆纹理质感满满!

llano绿巨能LJN-WX002无线充电器拆解

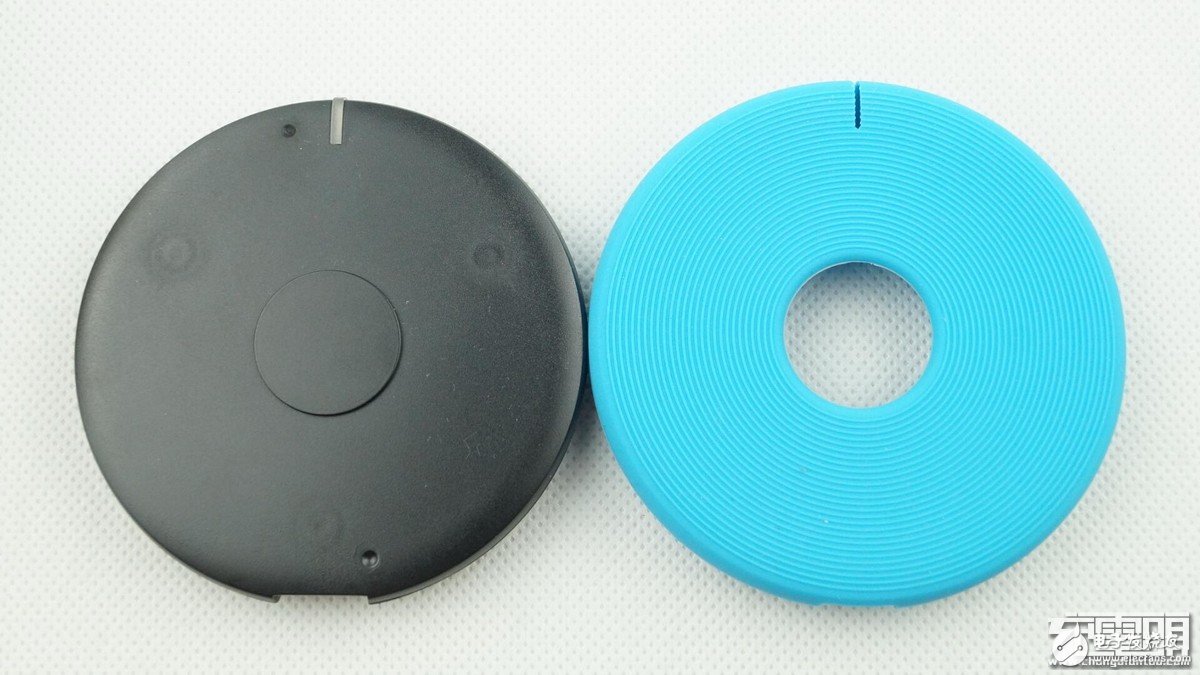

去掉蓝色硅胶套的充电器。

llano绿巨能LJN-WX002无线充电器拆解

使用金属撬棒沿着外壳边缘缝隙即可撬开。

llano绿巨能LJN-WX002无线充电器拆解

无损打开充电器。

llano绿巨能LJN-WX002无线充电器拆解

LED工作指示灯与导光部分并没有做遮光处理。

llano绿巨能LJN-WX002无线充电器拆解

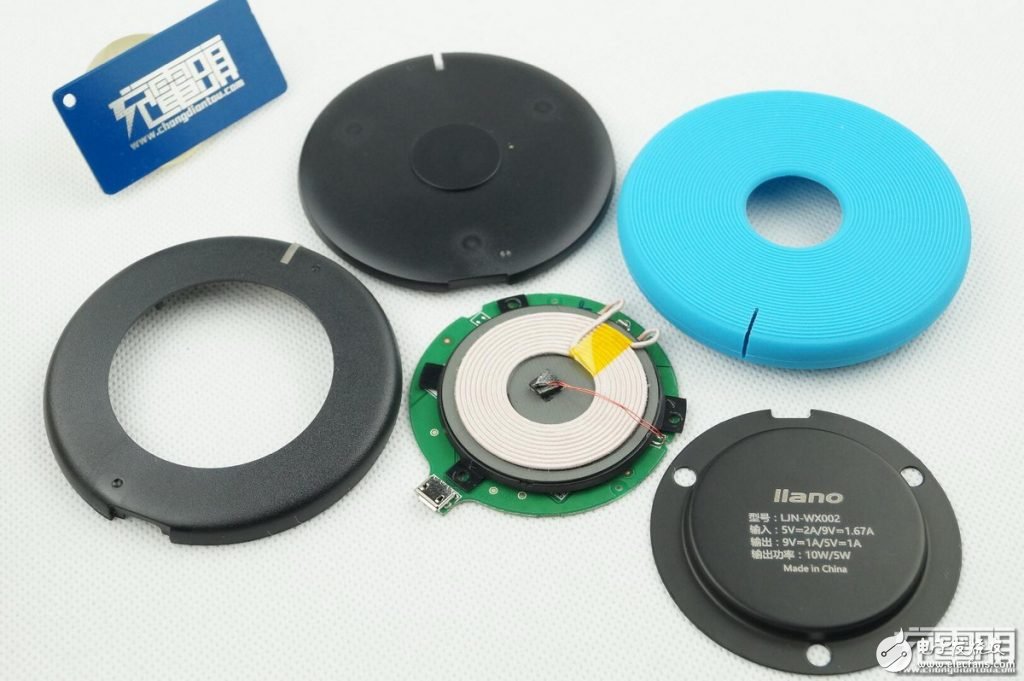

充电器底座有两部分构成,外框为塑料材质、中间部分为金属材质。

llano绿巨能LJN-WX002无线充电器拆解

底盘的金属材质为铁。

llano绿巨能LJN-WX002无线充电器拆解

llano绿巨能LJN-WX002无线充电器拆解

充电器PCB正反面。

llano绿巨能LJN-WX002无线充电器拆解

线圈正中央是温度探头,确保充电器工作在安全温度范围内。

llano绿巨能LJN-WX002无线充电器拆解

翻转线圈的支架,可以看见线圈是由双面胶固定在中间镂空的塑料支架上。

llano绿巨能LJN-WX002无线充电器拆解

隐藏在线圈下面的主要芯片露出真容。

llano绿巨能LJN-WX002无线充电器拆解

线圈焊点饱满,焊点之间的是LED工作指示灯。

llano绿巨能LJN-WX002无线充电器拆解

Micro USB磁铁无缘。

llano绿巨能LJN-WX002无线充电器拆解

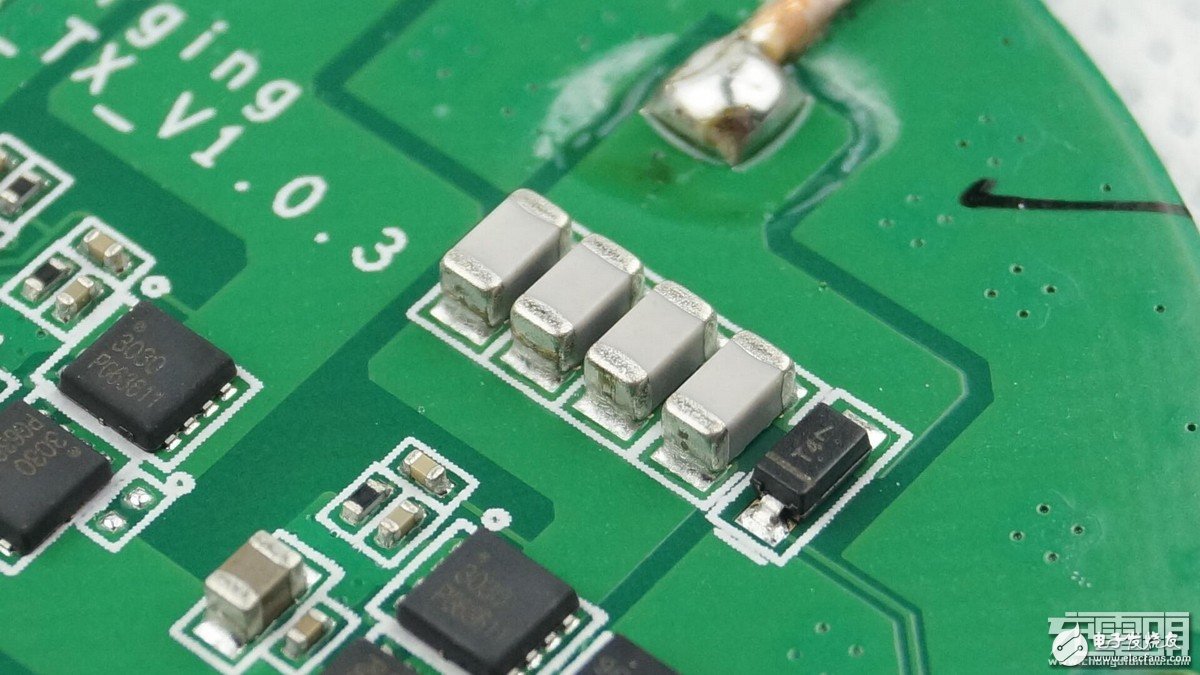

NPO电容。

llano绿巨能LJN-WX002无线充电器拆解

四颗线圈的驱动MOS。

llano绿巨能LJN-WX002无线充电器拆解

来自德仪TI的型号为LM324A的四运算放大器。

llano绿巨能LJN-WX002无线充电器拆解

主控芯片WP80016来自易冲无线,这颗芯片可提供最大10W输出功率;兼容Qi和三星快充标准;内置I2C、USART、GPIO接口,支持QC2.0/3.0;并提供过流、过压、过温保护以及异物检测功能。

llano绿巨能LJN-WX002无线充电器拆解

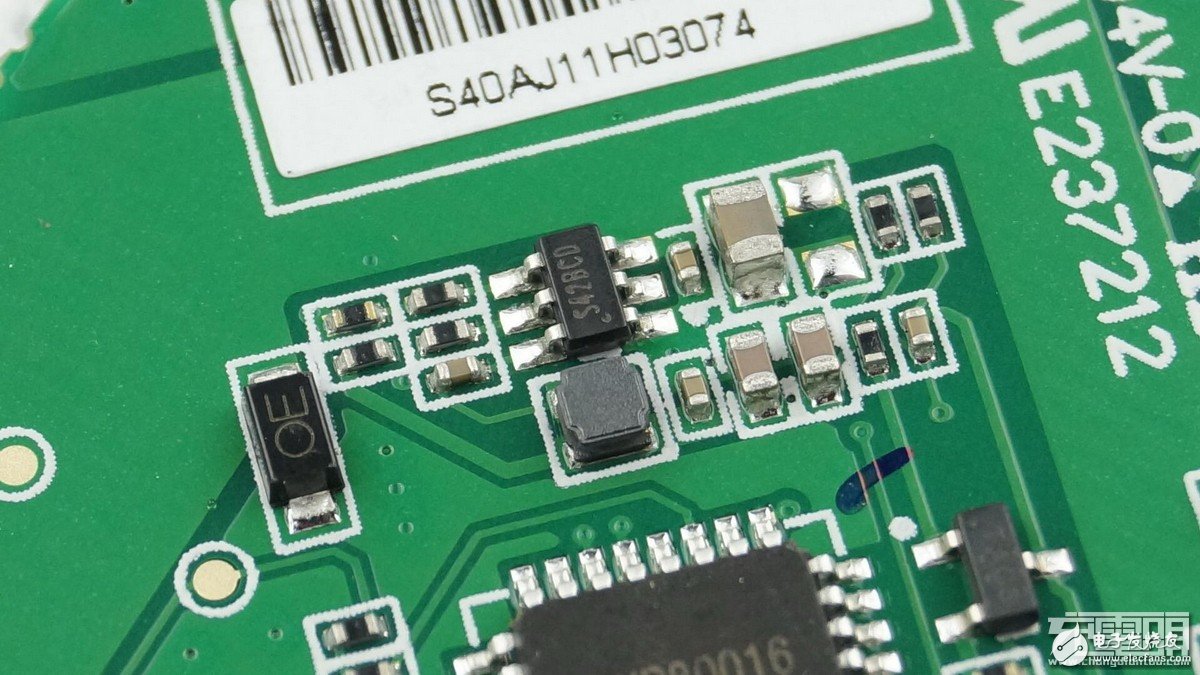

DC-DC变换电路部分。

llano绿巨能LJN-WX002无线充电器拆解

全家福。
