你想玩转RT-Thread之SPI设备吗?

RTThread物联网操作系统 发表于 2018-04-17 10:20:53

本应用笔记以驱动SPI接口的OLED显示屏为例,说明了如何添加SPI设备驱动框架及底层硬件驱动,使用SPI设备驱动接口开发应用程序。并给出了在正点原子STM32F4探索者开发板上验证的代码示例。

1 本文的目的和结构

1.1 本文的目的和背景

串行外设接口(Serial Peripheral Interface Bus,SPI),是一种用于短程通信的同步串行通信接口规范,主要应用于单片机系统中。SPI主要应用于 EEPROM、FLASH、实时时钟、AD转换器、数字信号处理器和数字信号解码器等。在芯片的管脚上占用四根线或三根线,简单易用,因此越来越多的芯片集成了这种通信接口。

为了方便应用层程序开发,RT-Thread中引入了SPI设备驱动框架。本文说明了如何使用RT-Thread SPI设备驱动。

1.2 本文的结构

本文首先简要介绍了RT-Thread SPI设备驱动框架,然后在正点原子STM32F4探索者开发板上运行了SPI设备驱动示例代码。最后详细描述SPI设备驱动框架接口的使用方法及参数取值。

2 SPI设备驱动框架简介

RT-Thread SPI设备驱动框架把MCU的SPI硬件控制器虚拟成SPI总线(SPI BUS#n),总线上可以挂很多SPI设备(SPI BUS#0 CSm),每个SPI设备只能挂载到一个SPI总线上。目前,RT-Thread已经实现了很多通用SPI设备的驱动,比如SD卡、各种系列Flash存储器、ENC28J60以太网模块等。SPI设备驱动框架的层次结构如下图所示。

图2-1SPI设备驱动框架层次结构体

基于前面的介绍用户已经大致了解了RT-Thread SPI设备驱动框架,那么用户如何使用SPI设备驱动框架呢?

3 运行示例代码

本章节基于正点原子探索者STM32F4 开发板及SPI示例代码,给出了RT-Thread SPI设备驱动框架的使用方法。

3.1 示例代码软硬件资源

RT-Thread 源码

ENV工具

SPI设备驱动示例代码

正点原子STM32F4探索者开发板

1.5寸彩色OLED显示屏(SSD1351控制器)

MDK5

正点原子探索者STM32F4 开发板的MCU是STM32F407ZGT6,本示例使用USB转串口(USART1)发送数据及供电,使用SEGGER J-LINK连接JTAG调试,STM32F4 有多个硬件SPI控制器,本例使用 SPI1。彩色OLED显示屏板载SSD1351控制器,分辨率128*128。

STM32F4 与 OLED 显示屏管脚连接如下表所示:

STM32管脚 OLED显示屏管脚 说明
PA5 D0 SPI1 SCK,时钟
PA6   SPI1 MISO,未使用
PA7 D1 SPI1 MOSI,主机输出,从机输入
PC6 D/C GPIO,输出,命令0/数据1选择
PC7 RES GPIO,输出,复位,低电平有效
PC8 CS GPIO,输出,片选,低电平有效
3.3V VCC 供电
GND GND 接地



图3.1-1 正点原子开发板

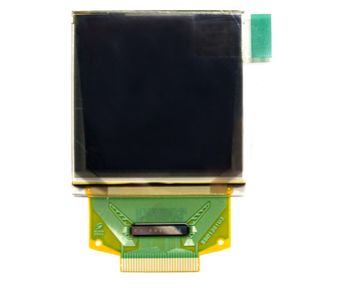

图3.1-2 彩色OLED显示屏

SPI设备驱动示例代码包括app.c、drv_ssd1351.c、drv_ssd1351.h3个文件,drv_ssd1351.c是OLED显示屏驱动文件,此驱动文件包含了SPI设备ssd1351的初始化、挂载到系统及通过命令控制OLED显示的操作方法。由于RT-Thread上层应用API的通用性,因此这些代码不局限于具体的硬件平台,用户可以轻松将它移植到其它平台上。

3.2 配置工程

使用menuconfig配置工程:在env工具命令行使用cd 命令进入 rt-thread\bsp\stm32f4xx-HAL 目录,然后输入menuconfig命令进入配置界面。

修改工程芯片型号:修改 Device type为STM32F407ZG。

配置shell使用串口1:选中Using UART1,进入RT-Thread Kernel ---> Kernel Device Object菜单,修改the device name for console为uart1。

开启SPI总线及设备驱动并注册SPI总线到系统:进入RT-Thread Components ---> Device Drivers菜单,选中Using SPI Bus/Device device drivers,RT-Thread Configuration界面会默认选中Using SPI1,spi1总线设备会注册到操作系统。

图3.2-1 使用menuconfig开启SPI

开启GPIO驱动:进入RT-Thread Components ---> Device Drivers菜单,选中Using generic GPIO device drivers。OLED屏需要2个额外的GPIO用于DC、RES信号,SPI总线驱动也需要对片选管脚进行操作,都需要调用系统的GPIO驱动接口。

生成新工程及修改调试选项:退出menuconfig配置界面并保存配置,在ENV命令行输入scons --target=mdk5 -s命令生成mdk5工程,新工程名为project。使用MDK5打开工程,修改调试选项为J-LINK。

图3.2-2 修改调试选项

使用list_device命令查看SPI总线:添加SPI底层硬件驱动无误后,在终端PuTTY(打开对应端口,波特率配置为115200)使用list_device命令就能看到SPI总线。同样可以看到我们使用的UART设备和PIN设备。

图3.2-3使用list_device命令查看系统设备

3.3 添加示例代码

将SPI设备驱动示例代码里的app.c拷贝到\rt-thread\bsp\stm32f4xx-HAL\applications目录下。drv_ssd1351.c、drv_ssd1351.h拷贝到\rt-thread\bsp\stm32f4xx-HAL\drivers目录下,并将它们添加到工程中对应分组。如图所示:

图3.3-1 添加示例代码到工程

在main.c中调用app_init(),app_init()会创建一个oled线程,线程会循环展示彩虹颜色图案和正方形颜图案。

main.c调用测试代码源码如下:

#include #include extern int app_init(void); int main(void) {  /* user app entry */    app_init();  return 0; }

图3.3-2 使用list_device命令查看SPI设备驱动

图3.3-3 实验现象

4 SPI设备驱动接口使用详解

按照前文的步骤,相信读者能很快的将RT-Thread SPI设备驱动运行起来,那么如何使用SPI设备驱动接口开发应用程序呢?

RT-Thread SPI设备驱动使用流程大致如下:

定义SPI设备对象,调用rt_spi_bus_attach_device()挂载SPI设备到SPI总线。

调用rt_spi_configure()配置SPI总线模式。

使用rt_spi_send()等相关数据传输接口传输数据。

接下来本章节将详细讲解示例代码使用到的主要的SPI设备驱动接口。

4.1 挂载SPI设备到总线

用户定义了SPI设备对象后就可以调用此函数挂载SPI设备到SPI总线。

函数原型:

rt_err_t rt_spi_bus_attach_device(struct rt_spi_device *device,                                  const char           *name,                                  const char           *bus_name,                                  void                 *user_data)

参数 描述
device SPI设备句柄
name SPI设备名称
bus_name SPI总线名称
user_data 用户数据指针



函数返回:成功返回RT_EOK,否则返回错误码。

此函数用于挂载一个SPI设备到指定的SPI总线,向内核注册SPI设备,并将user_data保存到SPI设备device里。

注意

用户首先需要定义好SPI设备对象device

推荐SPI总线命名原则为spix, SPI设备命名原则为spixy,如 本示例的spi10 表示挂载在在 spi1 总线上的 0 号设备。

SPI总线名称可以在msh shell输入list_device 命令查看,确定SPI设备要挂载的SPI总线。

user_data一般为SPI设备的CS引脚指针,进行数据传输时SPI控制器会操作此引脚进行片选。

本文示例代码底层驱动drv_ssd1351.c中rt_hw_ssd1351_config()挂载ssd1351设备到SPI总线源码如下:

#define SPI_BUS_NAME                "spi1"  /* SPI总线名称 */ #define SPI_SSD1351_DEVICE_NAME     "spi10" /* SPI设备名称 */ ... ... static struct rt_spi_device spi_dev_ssd1351; /* SPI设备ssd1351对象 */ static struct stm32_hw_spi_cs  spi_cs;  /* SPI设备CS片选引脚 */ ... ... static int rt_hw_ssd1351_config(void) {    rt_err_t res;    /* oled use PC8 as CS */    spi_cs.pin = CS_PIN;    rt_pin_mode(spi_cs.pin, PIN_MODE_OUTPUT);    /* 设置片选管脚模式为输出 */    res = rt_spi_bus_attach_device(&spi_dev_ssd1351, SPI_SSD1351_DEVICE_NAME, SPI_BUS_NAME, (void*)&spi_cs);    if (res != RT_EOK)    {        OLED_TRACE("rt_spi_bus_attach_device!\r\n");        return res;    }        ... ... }

4.2 配置SPI模式

挂载SPI设备到SPI总线后,为满足不同设备的时钟、数据宽度等要求,通常需要配置SPI模式、频率参数。

SPI从设备的模式决定主设备的模式,所以SPI主设备的模式必须和从设备一样两者才能正常通讯。

函数原型:

rt_err_t rt_spi_configure(struct rt_spi_device *device,                          struct rt_spi_configuration *cfg)

参数 描述
device SPI设备句柄
cfg SPI传输配置参数指针



函数返回:返回RT_EOK。

此函数会保存cfg指向的模式参数到device里,当device调用数据传输函数时都会使用此配置信息。

struct rt_spi_configuration 原型如下:

struct rt_spi_configuration {    rt_uint8_t mode;        //spi模式    rt_uint8_t data_width;  //数据宽度,可取8位、16位、32位    rt_uint16_t reserved;   //保留    rt_uint32_t max_hz;     //最大频率 };

模式/mode:使用spi.h中的宏定义,包含MSB/LSB、主从模式、 时序模式等,可取宏组合如下。

/* 设置数据传输顺序是MSB位在前还是LSB位在前 */ #define RT_SPI_LSB      (0<<2)                        /* bit[2]: 0-LSB */ #define RT_SPI_MSB      (1<<2)                        /* bit[2]: 1-MSB */ /* 设置SPI的主从模式 */ #define RT_SPI_MASTER   (0<<3)                        /* SPI master device */ #define RT_SPI_SLAVE    (1<<3)                        /* SPI slave device */ /* 设置时钟极性和时钟相位 */ #define RT_SPI_MODE_0   (0 | 0)                       /* CPOL = 0, CPHA = 0 */ #define RT_SPI_MODE_1   (0 | RT_SPI_CPHA)             /* CPOL = 0, CPHA = 1 */ #define RT_SPI_MODE_2   (RT_SPI_CPOL | 0)             /* CPOL = 1, CPHA = 0 */ #define RT_SPI_MODE_3   (RT_SPI_CPOL | RT_SPI_CPHA)   /* CPOL = 1, CPHA = 1 */ #define RT_SPI_CS_HIGH  (1<<4)                        /* Chipselect active high */ #define RT_SPI_NO_CS    (1<<5)                        /* No chipselect */ #define RT_SPI_3WIRE    (1<<6)                        /* SI/SO pin shared */ #define RT_SPI_READY    (1<<7)                        /* Slave pulls low to pause */

数据宽度/data_width:根据SPI主设备及SPI从设备可发送及接收的数据宽度格式设置为8位、16位或者32位。

最大频率/max_hz:设置数据传输的波特率,同样根据SPI主设备及SPI从设备工作的波特率范围设置。

注意

挂载SPI设备到SPI总线后必须使用此函数配置SPI设备的传输参数。

本文示例代码底层驱动drv_ssd1351.c中rt_hw_ssd1351_config()配置SPI传输参数源码如下:

static int rt_hw_ssd1351_config(void) {    ... ...    /* config spi */    {        struct rt_spi_configuration cfg;        cfg.data_width = 8;        cfg.mode = RT_SPI_MASTER | RT_SPI_MODE_0 | RT_SPI_MSB;        cfg.max_hz = 20 * 1000 *1000; /* 20M,SPI max 42MHz,ssd1351 4-wire spi */        rt_spi_configure(&spi_dev_ssd1351, &cfg);    }    ... ...

4.3 数据传输

SPI设备挂载到SPI总线并配置好相关SPI传输参数后就可以调用RT-Thread提供的一系列SPI设备驱动数据传输函数。

rt_spi_transfer_message()

函数原型:

struct rt_spi_message *rt_spi_transfer_message(struct rt_spi_device  *device,                              struct rt_spi_message *message)

参数 描述
device SPI设备句柄
message 消息指针



函数返回: 成功发送返回RT_NULL,否则返回指向剩余未发送的message

此函数可以传输一连串消息,用户可以很灵活的设置message结构体各参数的数值,从而可以很方便的控制数据传输方式。

struct rt_spi_message原型如下:

struct rt_spi_message {    const void *send_buf;          /* 发送缓冲区指针 */    void *recv_buf;                /* 接收缓冲区指针 */    rt_size_t length;              /* 发送/接收 数据字节数 */    struct rt_spi_message *next;   /* 指向继续发送的下一条消息的指针 */    unsigned cs_take    : 1;       /* 值为1,CS引脚拉低,值为0,不改变引脚状态 */    unsigned cs_release : 1;       /* 值为1,CS引脚拉高,值为0,不改变引脚状态 */ };

SPI是一种全双工的通信总线,发送一字节数据的同时也会接收一字节数据,参数length为传输一次数据时发送/接收的数据字节数,发送的数据为send_buf指向的缓冲区数据,接收到的数据保存在recv_buf指向的缓冲区。若忽视接收的数据则recv_buf值为NULL,若忽视发送的数据只接收数据,则send_buf值为NULL。

参数next是指向继续发送的下一条消息的指针,若只发送一条消息,则此指针值置为NULL。

rt_spi_send()

函数原型:

rt_size_t rt_spi_send(struct rt_spi_device *device,                      const void           *send_buf,                      rt_size_t             length)

参数 描述
device SPI设备句柄
send_buf 发送缓冲区指针
length 发送数据的字节数



函数返回: 成功发送的数据字节数

调用此函数发送send_buf指向的缓冲区的数据,忽略接收到的数据。

此函数等同于调用rt_spi_transfer_message()传输一条消息,message参数配置如下:

   struct rt_spi_message msg;    msg.send_buf   = send_buf;    msg.recv_buf   = RT_NULL;    msg.length     = length;    msg.cs_take    = 1;    msg.cs_release = 1;    msg.next       = RT_NULL;

注意

调用此函数将发送一次数据。开始发送数据时片选开始,函数返回时片选结束。

本文示例代码底层驱动drv_ssd1351.c调用rt_spi_send()向SSD1351发送指令和数据的函数源码如下:

rt_err_t ssd1351_write_cmd(const rt_uint8_t cmd) {    rt_size_t len;        rt_pin_write(DC_PIN, PIN_LOW);    /* 命令低电平 */    len = rt_spi_send(&spi_dev_ssd1351, &cmd, 1);    if (len != 1)    {        OLED_TRACE("ssd1351_write_cmd error. %d\r\n",len);        return -RT_ERROR;    }    else          {        return RT_EOK;    }     } rt_err_t ssd1351_write_data(const rt_uint8_t data) {    rt_size_t len;        rt_pin_write(DC_PIN, PIN_HIGH);        /* 数据高电平 */        len = rt_spi_send(&spi_dev_ssd1351, &data, 1);        if (len != 1)    {        OLED_TRACE("ssd1351_write_data error. %d\r\n",len);        return -RT_ERROR;    }    else          {        return RT_EOK;    } }

rt_spi_recv()

函数原型:

rt_size_t rt_spi_recv(struct rt_spi_device *device,                      void                 *recv_buf,                      rt_size_t             length)

参数 描述
device SPI设备句柄
recv_buf 接受缓冲区指针
length 接受到的数据字节数



函数返回: 成功接受的数据字节数

调用此函数将保存接受到的数据到recv_buf指向的缓冲区。

此函数等同于调用rt_spi_transfer_message()传输一条消息,message参数配置如下:

   struct rt_spi_message msg;    msg.send_buf   = RT_NULL;    msg.recv_buf   = recv_buf;    msg.length     = length;    msg.cs_take    = 1;    msg.cs_release = 1;    msg.next       = RT_NULL;

注意

调用此函数将接受一次数据。开始接收数据时片选开始,函数返回时片选结束。

rt_spi_send_then_send()

函数原型:

rt_err_t rt_spi_send_then_send(struct rt_spi_device *device,                               const void           *send_buf1,                               rt_size_t             send_length1,                               const void           *send_buf2,                               rt_size_t             send_length2);

参数 描述
device SPI总线设备句柄
send_buf1 发送缓冲区1数据指针
send_length1 发送缓冲区数据字节数
send_buf2 发送缓冲区2数据指针
send_length2 发送缓冲区2数据字节数



函数返回: 成功返回RT_EOK,否则返回错误码

此函数可以连续发送2个缓冲区的数据,忽略接收到的数据。发送send_buf1时片选开始,发送完send_buf2后片选结束。

此函数等同于调用rt_spi_transfer_message()传输2条消息,message参数配置如下:

   struct rt_spi_message msg1,msg2;    msg1.send_buf   = send_buf1;    msg1.recv_buf   = RT_NULL;    msg1.length     = send_length1;    msg1.cs_take    = 1;    msg1.cs_release = 0;    msg1.next       = &msg2;        msg2.send_buf   = send_buf2;    msg2.recv_buf   = RT_NULL;    msg2.length     = send_length2;    msg2.cs_take    = 0;    msg2.cs_release = 1;    msg2.next       = RT_NULL;

rt_spi_send_then_recv()

函数原型:

rt_err_t rt_spi_send_then_recv(struct rt_spi_device *device,                               const void           *send_buf,                               rt_size_t             send_length,                               void                 *recv_buf,                               rt_size_t             recv_length);

参数 描述
device SPI总线设备句柄
send_buf 发送缓冲区数据指针
send_length 发送缓冲区数据字节数
recv_buf 接收缓冲区数据指针,spi是全双工的,支持同时收发
length 接收缓冲区数据字节数



函数返回: 成功返回RT_EOK,否则返回错误码

此函数发送第一条消息send_buf时开始片选,此时忽略接收到的数据,然后发送第二条消息,此时发送的数据为空,接收到的数据保存在recv_buf里,函数返回时片选结束。

此函数等同于调用rt_spi_transfer_message()传输2条消息,message参数配置如下:

   struct rt_spi_message msg1,msg2;    msg1.send_buf   = send_buf;    msg1.recv_buf   = RT_NULL;    msg1.length     = send_length;    msg1.cs_take    = 1;    msg1.cs_release = 0;    msg1.next       = &msg2;        msg2.send_buf   = RT_NULL;    msg2.recv_buf   = recv_buf;    msg2.length     = recv_length;    msg2.cs_take    = 0;    msg2.cs_release = 1;    msg2.next       = RT_NULL;

rt_spi_sendrecv8()和rt_spi_sendrecv16()函数是对此函数的封装,rt_spi_sendrecv8()发送一个字节数据同时收到一个字节数据,rt_spi_sendrecv16()发送2个字节数据同时收到2个字节数据。

4.4 SPI设备驱动应用

本文示例使用SSD1351显示图像信息,首先需要确定信息在显示器上的行列起始地址,调用ssd1351_write_cmd()向SSD1351发送指令,调用ssd1351_write_data()向SSD1351发送数据,源代码如下:

void set_column_address(rt_uint8_t start_address, rt_uint8_t end_address) {    ssd1351_write_cmd(0x15);              //   Set Column Address    ssd1351_write_data(start_address);    //   Default => 0x00 (Start Address)    ssd1351_write_data(end_address);      //   Default => 0x7F (End Address) } void set_row_address(rt_uint8_t start_address, rt_uint8_t end_address) {    ssd1351_write_cmd(0x75);              //   Set Row Address    ssd1351_write_data(start_address);    //   Default => 0x00 (Start Address)    ssd1351_write_data(end_address);      //   Default => 0x7F (End Address) }

5 参考

本文所有相关的API

SPI设备驱动框架所有API 头文件
rt_spi_bus_register() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_bus_attach_device() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_configure () rt-thread\components\drivers\include\drivers\spi.h
rt_spi_send_then_send() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_send_then_recv() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_transfer() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_transfer_message() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_take_bus() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_release_bus() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_take() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_release() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_recv() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_send() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_sendrecv8() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_sendrecv16() rt-thread\components\drivers\include\drivers\spi.h
rt_spi_message_append() rt-thread\components\drivers\include\drivers\spi.h
示例代码相关API 位置
ssd1351_write_cmd() drv_ssd1351.c
ssd1351_write_data() drv_ssd1351.c
rt_hw_ssd1351_config() drv_ssd1351.c
