PLC数字信号和模拟信号输入和控制及传感器和PLC相连注意事项

工控资料窝 发表于 2018-04-17 14:05:01

plc是在逻辑控制和顺序控制的基础上发展而来的,作为繁重的继电器控制柜,交流接触器控制柜的替代者,较好的实现着工业控制的自动化,智能化。传感器:本身就是一种前端采集模块,将现场设备的运行状态,所处的压力,液位等信号转化为标准的PLC可控信号,用来提供PLC的输入控制。

一、传感器的信号类型:

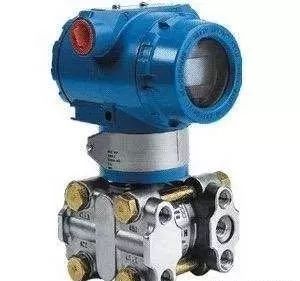

1,模拟量信号:电压信号或者电流信号!用来给PLC等设备提供模拟量输入信号。例如:压力变送信号,液位变送信号,温度变送信号,差压变送信号,阀门开度反馈信号等等都属于模拟量信号。补充:标准的电压信号一般为:1v-5v,标准的电流信号一般为:4mA-20mA。当然还有其他的非标准的电压电流信号。

数字量信号一般为两个状态0和1,通或者断,用来给PLC等设备提供通断信号。

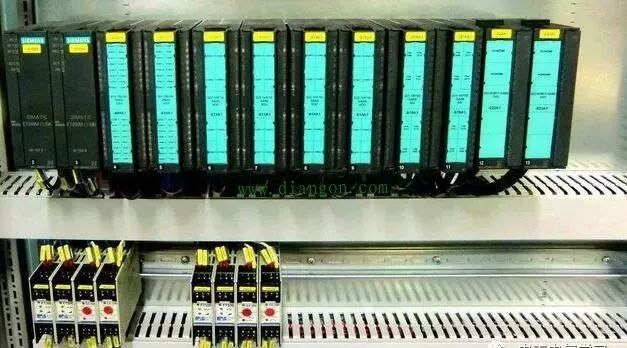

二、相应的PLC也有不同的输入输出端口:

1,模拟量输入端口:接受传感器等设备的模拟量信号。2,数字量输入端口:接受传感器等设备的数字量信号。3,模拟量输出端口:用来控制模拟量输出等。例如:控制阀的开度。4,数字量输出端口:用来控制电路的通断等。

三、工业自动化控制中:传感器属于前端信号测量设备,PLC集中处理控制信号,还有输出执行器等。1,模拟量传感器和PLC模拟量输入端口相连,对应的输出端口可以是模拟信号也可以是数字控制信号。2,数字量传感器和PLC数字量输入端口相连,对应的输出端口一般为数字信号。

四、传感器和PLC相连注意事项:


1,传感器信号类型需要和PLC输入端口类型相同。2,PLC种类很多,一般PLC都有数字输入端口可以直接接数字信号。3,如果PLC没有模拟量输入端口,需要配备相同型号的模拟量拓展模块。一般PLC都会配1-2套模拟量端口。
