小米无线充电器拆解分析

无线电力世界 发表于 2018-04-20 14:07:22 收藏 已收藏
赞(1) •  评论(0

小米无线充电器拆解分析

无线电力世界 发表于 2018-04-20 14:07:22

就在上月3月27日,小米发布了MI MIX2S,这款完成度更高的全面屏旗舰配备了骁龙845处理器,同时还加入了时下最热的无线充电功能,也是小米第一款搭载无线充电功能的手机。同期发布的还有配套的小米无线充电器,采用Qi无线充电标准,支持普通5W/快充7.5W两种充电模式,并带有过温过流保护与异物检测功能。

一、小米无线充电器开箱

小米无线充电器包装盒正面一个字都没有,整个白色包装盒上只有产品图。

包装盒背面产品信息如下,品名:小米无线充电器、适用机型:Mi MIX 2S及通过(Qi)认证的产品、产品材质:PC+硅胶、制造商:小米通讯技术有限公司、生产商:昆山联滔电子有限公司、型号:MDY-09-EF、输入:5V2A / 9V2A。

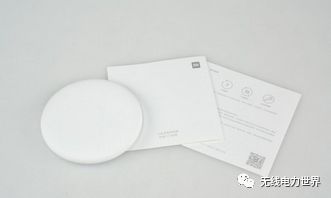

开箱物品一览:无线充电器*1、快速入门指南*1、售后服务卡*1,并不包含电源适配器与数据线。

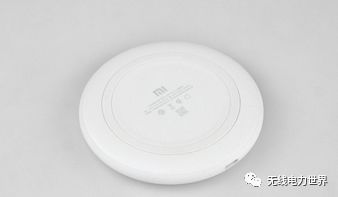

小米无线充电器整个表面都是全白色,没有任何LOGO文字,使用了PC作为壳体基础材质,再通过类似二次注塑工艺在表面覆盖一层厚硅胶,手摸上去软软的,手机放上去具有一定的防滑效果不会掉落。

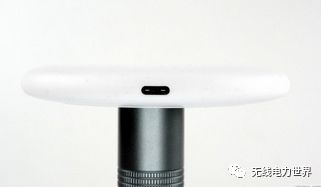

充电板半径47mm,厚度12.44mm,采用USB-C输入接口,支持5V2A / 9V2A输入。

反过来背面,充电器底部粘上了一圈防滑橡胶垫,可以避免充电器使用时候滑动。

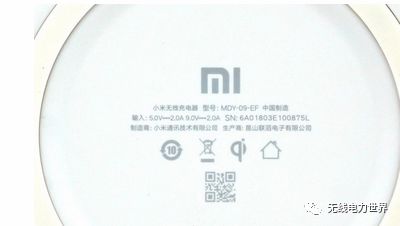

底部铭牌信息。

在无线充电器侧面边缘上隐藏着一颗绿色指示灯,可以显示当前充电状态,正常充电下绿灯长亮,保护模式启动时绿灯闪烁。

二、小米无线充电器拆解

小米无线充电器采用上下壳螺丝拧紧的方式合盖,先把橡胶防滑垫撬出可以看到螺丝位。

4颗十字螺丝拧出。

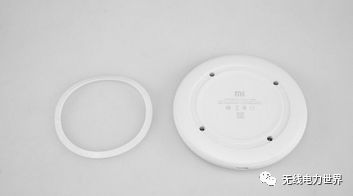

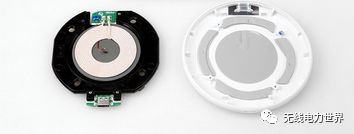

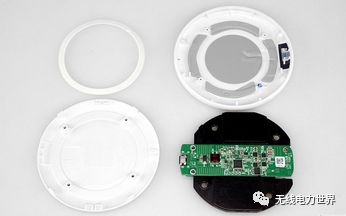

分解一览,左边是PC底盖,右边是PC+硅胶面壳。

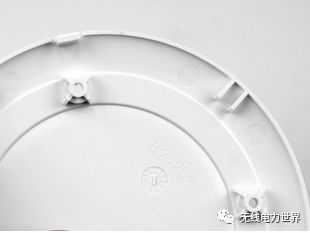

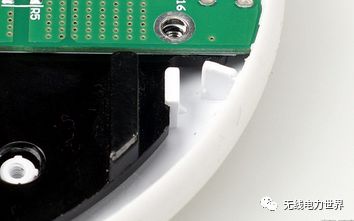

PC底盖细节部分,螺丝座使用了加强筋设计。

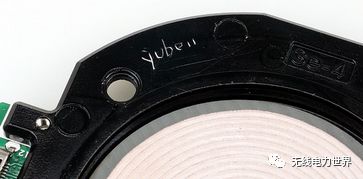

所有部件都安装到面盖底部,PCB下面一整片黑色是金属导热块,把发热量匀热后散布开来避免积聚高热。

面盖组件俯视图。

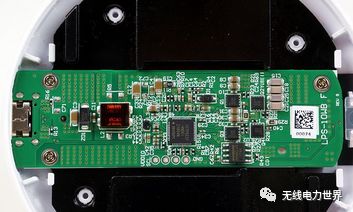

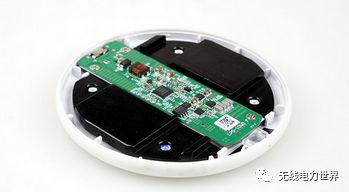

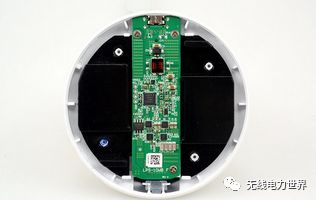

PCB俯视图。

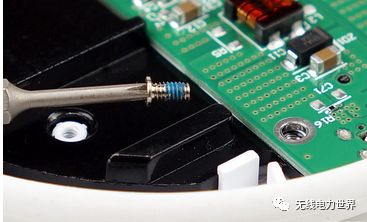

PCB螺丝带有防止松动螺丝胶。

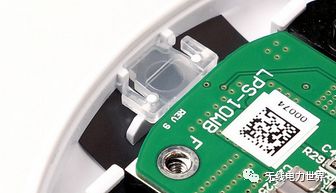

半透明的是指示灯导光胶,下面一片黑色遮光胶纸避免漏光。

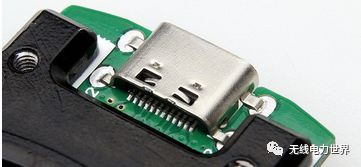

沉板式USB-C母座,4脚过孔焊接十分牢固。

金属散热块被卡子与PCB螺丝固定着,挑起卡子进一步拆除。

在面盖模块中把金属散热块分离出来。

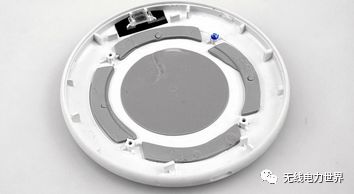

面盖底部使用了4+1片软性高分子导热胶,把热量匀热后传递开来。

拿小刀刮一下金属块,充电头网发现是铝材质再阳极氧化而成。

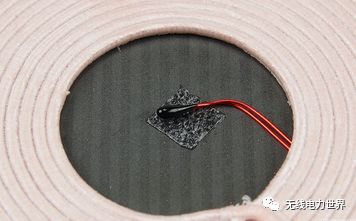

温度探头放在线圈正中间测温。

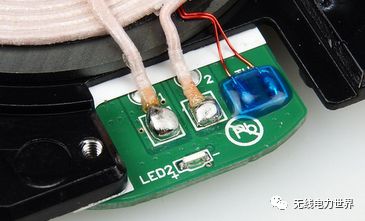

线圈焊接点饱满浸润度高,扁平侧射贴片式的LED,温度探头焊盘滴胶固定处理避免震动脱焊。

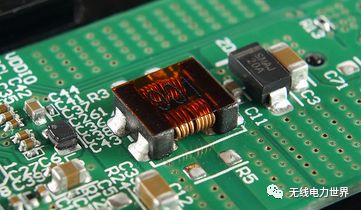

看看输入端,tvs保护瞬间过电压,共模电感防止干扰。

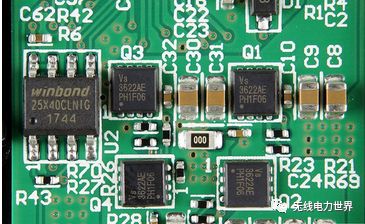

线圈驱动部分,winbond 25X40CL + vgsemi VS3622AE。

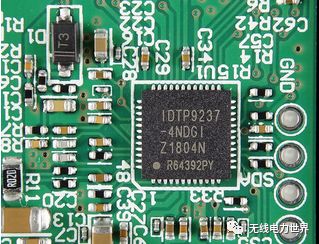

采用美国IDT IDTP9237无线充电方案。

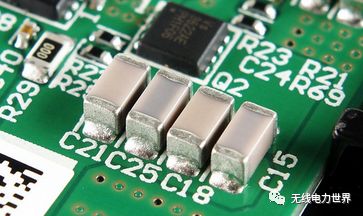

4颗npo电容,大功率的保证。
