电感的主要特性参数,电感和磁珠的什么联系与区别

EDN电子技术设计 发表于 2018-05-02 08:44:23

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件,具有阻止交流电通过而让直流电顺利通过的特性,频率越高,线圈阻抗越大。电感器电感量的大小,主要取决于线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等。而电感是闭合回路的一种属性,即当通过闭合回路的电流改变时,会出现电动势来抵抗电流的改变。

1、具体电感的定义

电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。L=ψ/I

2、电感的符号与单位电感符号:

L电感单位:亨 (H)、毫亨(mH)、微亨 (uH) 、納亨(nH),1H=103mH=106uH=109nH。

3、电感的分类

按电感形式分类:固定电感、可变电感。按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。按工作频率分类:高频线圈、低频线圈。按结构特点分类:磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

4、电感的主要特性参数

电感量L:表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。

感抗XL:电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为感抗计算公式:XL=2πfL品质因素Q:表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。 线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈,多股粗线圈均可提高线圈的Q值。

分布电容:线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。

允许误差:电感量实际值与标称之差除以标称值所得的百分数。标称电流:指线圈允许通过的电流大小,通常用字母A、B、C、D、E分别表示,标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。

5、常用电感线圈单层线圈:

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

蜂房式线圈:如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小

铁氧体磁芯和铁粉芯线圈:线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯,可增加电感量和提高线圈的品质因素。

铜芯线圈:铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。

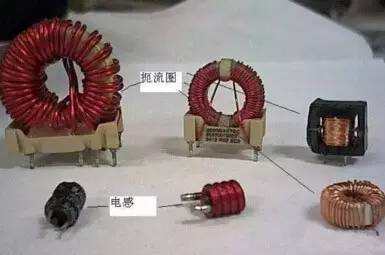

色码电感线圈:是一种高频电感线圈,它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。它的工作频率为10KHz至200MHz,电感量一般在0.1uH到3300uH之间。色码电感器是具有固定电感量的电感器,其电感量标志方法同电阻一样以色环来标记。其单位为uH。阻流圈(扼流圈):限制交流电通过的线圈称阻流圈,分高频阻流圈和低频阻流圈。

偏转线圈:偏转线圈是电视机扫描电路输出级的负载,偏转线圈要求:偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。

6、电感在电路中的作用

基本作用:滤波、振荡、延迟、陷波等形象说法:“通直流,阻交流”细化解说:在电子线路中,电感线圈对交流有限流作用,它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。由感抗XL=2πfL 知,电感L越大,频率f越高,感抗就越大。该电感器两端电压的大小与电感L成正比,还与电流变化速度△i/△t电感线圈也是一个储能元件,它以磁的形式储存电能,储存的电能大小可用下式表示:WL=1/2 Li2 。可见,线圈电感量越大,流过越大,储存的电能也就越多。

7、电感的符号电感量的标称:直标式、色环标式、无标式电感方向性:无方向检查电感好坏方法:用电感测量仪测量其电感量;用万用表测量其通断,理想的电感电阻很小,近乎为零。

8、电感的型号、规格及命名片状电感电感量:10NH~1MH材料:铁氧体 绕线型

陶瓷叠层精度: J=±5% K=±10% M=±20%尺寸: 0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm 1210=3.2mm*2.5mm

功率电感电感量:1NH~20MH

带屏蔽、不带屏蔽尺寸:SMD43、SMD54、SMD73、SMD75、SMD104、SMD105;RH73/RH74/RH104R/RH105R/RH124;CD43/54/73/75/104/105;

片状磁珠种类:CBG

(普通型) 阻抗:5Ω~3KΩCBH(大电流)

阻抗:30Ω~120ΩCBY(尖峰型)

阻抗:5Ω~2KΩ

贴片大电流磁珠规格:0402/0603/0805/1206/1210/1806(贴片磁珠)

规格:SMB302520/SMB403025/SMB853025

(贴片大电流磁珠)插件磁珠规格:RH3.5规格 A B C 阻抗值(Ω)10mHz 100mHzRH3.5X4.7X0.8 3.5±0.15 4.7±0.3 62±2 20 45RH3.5X6X0.8 3.5±0.15 6±0.3 62±2 25 65RH3.5X9X0.08 3.5±0.15 9±0.3 62±2 40 105

色环电感电感量:0.1uH~22MH尺寸:0204、0307、0410、0512豆形电感:0.1uH~22MH尺寸:0405、0606、0607、0909、0910

精度:J=±5% K=±10% M=±20%

立式电感电感量:0.1uH~3MH规格:PK0455/PK0608/PK0810/PK0912

轴向滤波电感规格:LGC0410/LGC0513/LGC0616/LGC1019

电感量:0.1uH-10mH。

额定电流:65mA~10A。Q值高,价位一般较低,自谐振频率高。磁环电感

规格:TC3026/TC3726/TC4426/TC5026尺寸(单位mm):3.25~15.88空气芯电感空气芯电感为了取得较大的电感值,往往要用较多的漆包线绕成,而为了减少电感本身的线路电阻对直流电流的影响,要采用线径较粗的漆包线。但在一些体积较少的产品中,采用很重很大的空气芯电感不太现实,不但增加成本,而且限制了产品的体积。为了提高电感值而保持较轻的重量,我们可以在空气芯电感中插入磁心、铁心,提高电感的自感能力,借此提高电感值。目前,在计算机中,绝大部分是磁心电感。

9、常见的磁芯磁环铁粉芯系列材质有:-2材(红/透明)、-8材(黄/红)、-18材(绿/红)、-26材(黄/白)、-28材(灰/绿)、-33材(灰/黄)、-38材(灰/黑)、-40材(绿/黄)、-45材(黑色)、-52材(绿/蓝);尺寸:外径大小从30到400D(注解:外径从7.8mm到102mm)。铁硅铝系列主要u值有:60、75、90、125;尺寸:外径大小从3.5mm到77.8mm。两种产品的规格除了主要的环形外,另有E形,棒形等,还可以根据客户提供的各项参数定做。它们广泛应用于计算机主机板,计算机电源,电源供应器,手机充电器,灯饰变压调光器,不间断电源(UPS),各种家用电器控制板等。

10、电感和磁珠的什么联系与区别

1、电感是储能元件,而磁珠是能量转换(消耗)器件

2、电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策

3、磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。

EMI的两个途径,即:辐射和传导,不同的途径采用不同的抑制方法。前者用磁珠,后者用电感。4、磁珠是用来吸收超高频信号,象一些RF电路,PLL,振荡电路,含超高频存储器电路(DDR SDRAM,RAMBUS等)都需要在电源输入部分加磁珠,而电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过50MHZ。5、电感一般用于电路的匹配和信号质量的控制上。一般地的连接和电源的连接。在模拟地和数字地结合的地方用磁珠。对信号线也采用磁珠。

11、电感的测量电感测量的两类仪器:RLC测量(电阻、电感、电容三种都可以测量)和电感测量仪。电感的测量:空载测量(理论值)和在实际电路中的测量(实际值)。由于电感使用的实际电路过多,难以类举。所以我们就在空载情况下的测量加以解说。电感量的测量步骤:(RLC测量)

1、熟悉仪器的操作规则(使用说明),及注意事项。

2、开启电源,预备15~30分钟。

   3、选中L档,选中测量电感量

  4、把两个夹子互夹并复位清零

  5、把两个夹子分别夹住电感的两端,读数值并记录电感量

  6、重复步骤4和步骤5,记录测量值。要有5~8个数据。

7、比较几个测量值:若相差不大(0.2uH)则取其平均值,记得电感的理论值;若相差过大()0.3 uH)则重复步骤2~步骤6,直到取到电感的理论值。不同的仪器能测量的电感参数都有一些出入。因此,做任何测量前的熟悉你的测量仪器。你的仪器能做什么。然后按照它给你的操作说明去做即可。

12、电感在使用过程中要注意的事项

电感使用的场合潮湿与干燥、环境温度的高低、高频或低频环境、要让电感表现的是感性,还是阻抗特性等,都要注意。电感的频率特性在低频时,电感一般呈现电感特性,既只起蓄能,滤高频的特性。但在高频时,它的阻抗特性表现的很明显。有耗能发热,感性效应降低等现象。不同的电感的高频特性都不一样。
