传统旋钮采用机械式结构,面板上需要开孔,长时间使用易磨损、进灰尘等,采用新型吸附式磁旋钮可以轻松解决上述问题。此磁旋钮采用ZLG品牌的32位ARM单片机ZLG116做主控,并且基于Ametal平台开发,能够快速完成开发设计。

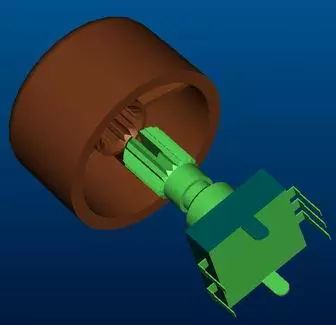

传统的旋钮控制采用的是类似下图的结构设计,旋钮帽和内部需要连接,这就不可避免地要在面板上面开孔,如此就会容易进入灰尘、油污等脏东西,严重时还会进水损坏内部控制电路。这个都是用户不愿意看到的。因此隔离封闭吸附式结构的磁旋钮应运而生。

如下图所示是吸附式磁旋钮的应用,在燃气灶面板上可以直接在指定位置放置一颗吸附式磁旋钮模块(一定区域范围内可自动定位的),旋转旋钮可以调节火力大小。当不使用时可以直接拿开避免小孩能碰触,当然更关键的是可以方便清理面板避免脏东西进入,延长使用寿命。旋钮内部有感应磁铁,旋转可使面板里面的磁角度传感器感知旋转角度。感应磁铁必须使用径向充磁的磁铁,这样旋转时可以改变水平面的磁感线方向,垂直方向的磁感线不影响角度测量,磁场强度需大于30mT方能准确测量角度值。

如下图所示是磁旋钮的整体方案框图,主控采用ZLG品牌单片机ZLG116,其强大的功能可轻松读取传感器的角度值并上传给上位机系统,并且ZLG116具有极低的功耗,对于在电池应用的场合是一个很不错的选择。磁角度传感器不仅可以测量旋转角度的大小,还可以测量磁场强度的大小,这样当旋钮靠近或远离时都可以感知到。利用这个功能可以实现旋钮的按压动作识别或旋钮模块的移去动作识别。整个模块对外通讯采用UART接口,可以轻易入门开发,对后期产品上的应用开发具有很大的优势。

如下图所示是咱们的磁旋钮板子的演示板,板子上的主控就是ZLG品牌的Cortex M0内核的MCU ZLG116,这是一款国产MCU,具有极高的性价比。图中板子内部的圆形区域是核心模块区域,可以做得很小,对于用户来说可以直接模块化使用,避免到后期二次开发造成的各种调试问题。加速客户的产品开发。

ZLG116是使用高性能的ARM® Cortex®-M0为内核的32位微控制器,最高工作频率可达48MHz,内置高速存储器,丰富的增强型 I/O端口和外设连接到AHB和APB总线。多种省电工作模式保证低功耗应用的要求。

为了使用户能够对产品进行快速的评估,我们提供了简单易用及功能丰富的评估套件AM116-Core,通过标准接口最大限度地引出各种外设资源,还提供了带标准接口的外围常用功能配件,用户可选择自由组装,快速形成原型机,抢占市场先机。

AM116-Core所采用的的硬件设计标准,正是符合软件层面上的AMetal开发的。AMetal的标准API接口,主要实现了将外设操作标准化,避免上层软件和驱动再次开发,提高软件开发效率。根据实际需求,AMetal的硬件层、驱动层和标准接口层这三层对应的接口均可被应用程序使用。提供芯片手册、配套模块、AMetal示例源码、硬件原理图与封装库和硬件设计指南等丰富参考资料,协助开发者快速完成产品设计。
