Silicon Labs(亦称“芯科科技”)近期与代理商合作伙伴世强先进科技携手参加由电子工程专辑于深圳举办的Tech Shenzhen第17届电源管理论坛,并带来一场主题为:“灵活的USB Type-C 解决方案简化快速充电设计”。此次演讲综合介绍了基于Silicon Labs超低功耗EFM8 8位MCU的USB Type-C解决方案,我们可以提供完整的硬件参考设计以及USB PD软件协议栈,如已经通过USB-IF认证的USB供电芯片,USB TYPE-C转DP的参考设计以及Billboard设备参考设计、USB type-C的充电宝参考设计等,以快速帮助工程师简化快充设计,缩短产品上市时间。

Silicon Labs與世强参加TechShenzhen论坛,并于现场展示USB Type-C PD参考设计

USB Type-C标准:一个连接所有

新的USB Type-C标准具有丰富的功能,包括支持USB、电源、PCIe和视频传输全合一USB连接器规格,超薄设计,可逆的插入方向,可逆的线方向等新特色,其主要目的就是在于简化连接器设计并满足更多设计需求,例如视讯串流、快速充电等等。

USB Type-C是USB技術的再次演進,它實現了比前幾代USB連接器更高的資料傳輸速率(高達10Gbps)、更快的充電速度(透過USB電力傳輸規範,高達100瓦)、更高的彈性以及更小的尺寸。終端使用者將能透過單一的「全功能」USB-C纜線代替多種混亂繁雜的傳統纜線,同時實現電池充電、音視頻和資料傳輸。超薄的USB-C連接器具備可反轉的插頭和電纜方向,使得開發人員能夠設計出更薄、更時尚的產品。USB-C透過USB替代模式可容納其他的介面規範。由於這些原因,USB-C可望成為行動裝置、PC、擴展基座、螢幕和其他消費性電子產品的首選連接標準,根據IHS預測,至2019年時,市場上將會部署約20億個具備USB-C功能的裝置。

USB Type-C透過減少纜線數量並讓設備間交互操作,為終端使用者帶來更輕鬆的體驗。USB-C也支援多種協定,並且向後相容USB 3.0和2.0協定。然而USB-C技術的簡易和通用性也為開發人員帶來了設計挑戰,曾經簡單的USB纜線、連接埠、Dongle和Hub的工作現在必須由更複雜的嵌入式元件完成。Silicon Labs透過提供直接簡單、易於實現、具備USB-IF認證的USB電力傳輸晶片解決方案克服了這些設計挑戰,同時加速USB-C系統上市時間。

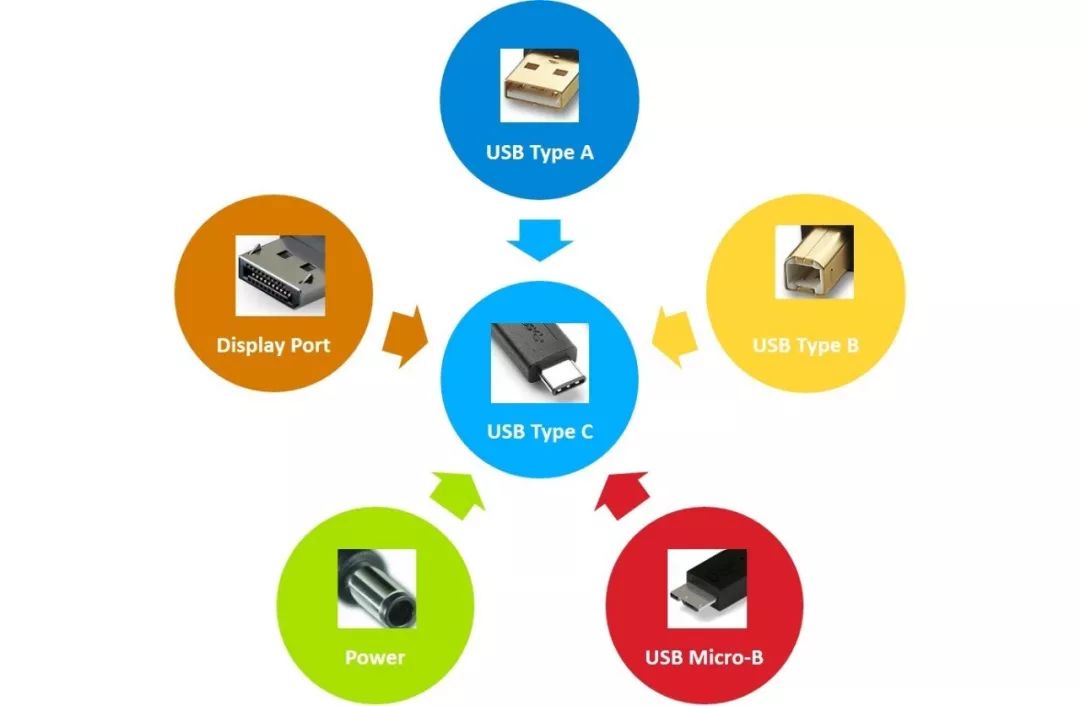

USB Type-C标准汇集了各种传输功能于一身

Silicon Labs Type-C解决方案

面向极具市场发展潜力USB Type-C设计需求,Silicon Labs已经提供了多个參考設計,大幅降低開發合乎USBType-C™規範的纜線和纜線轉接器之成本和複雜度。Silicon Labs新型USB Type-C參考設計採用具備成本效益、超低功耗的EFM8微控制器(MCU)、USB開發者論壇(USB-IF)認證的USB電力傳輸(PD)協定堆疊,以及USBBillboard設備原始程式碼。

Silicon Labs參考設計為USB Type-C轉DisplayPort(DP)的轉接器提供了完整解決方案,以便與不支援USB-C的傳統設備進行連結。合格開發人員可免費取得該參考設計,其中包括原理圖、協定堆疊資料庫、原始程式碼、範例代碼和Simplicity Studio™開發工具授權,進而以最低的成本快速輕鬆設計USB-C纜線和轉接器。

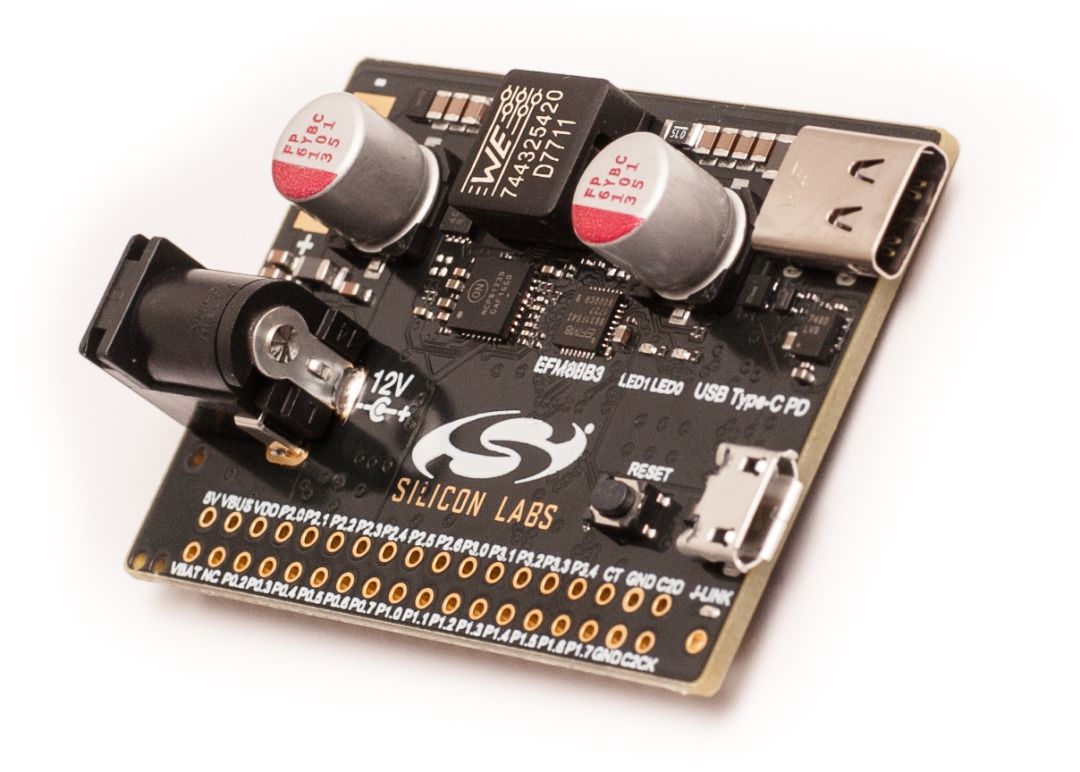

另一方面,Silicon Labs也提供针对USBType-C可充电锂离子电池组开发的参考设计,用于为智能手机、平板电脑、笔记本电脑、耳机和其他便携式设备提供电源。该参考设计包括开发人员采用USBType-C电能传输(PD)创建双角色端口(DRP)应用所需的所有资源,能够加速新型USB Type-C充电宝的开发或将现有USB Type-A充电宝设计迁移到USBType-C。Silicon Labs的USB Type-C充电宝参考设计包括开发板、USB Type-C PD协议栈、示例代码、原理图和硬件手册。

基于EFM8 8位MCU的设计优势

Silicon Labs的USB Type-C参考设计以EFM8 BusyBee MCU作为PD控制器,通过协商各种电源模式提供卓越的设计灵活性。该参考设计能够提供15W(3A@5V)的功率,并在1.8A下充电。此外,PD协议栈仅仅使用了MCU部分功能,开发人员可以使用剩余的外设、内存和处理能力去控制稳压器和电源IC、检测方向、控制开关、更新其他主机状态等。

通过使用EFM8 Busy Bee MCU作为PD控制器,开发人员可以结合其他实用的功能,包括采用片内温度传感器和模数转换器(ADC)去监控电池组的温度和电压,防止过热或过充电等。
