  音响指除了人的语言、音乐之外的其他声响,包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等。本文首先介绍了音响电路原理图及工作原理,其次阐述了20个音响最常见的电路,也是音响diy入门者必须掌握的超实用电路,具体的跟随小编一起来了解一下。

  音响电路原理图及工作原理

  音响电路原理图

  音响DIY初学者不容错过的20个经典电路图

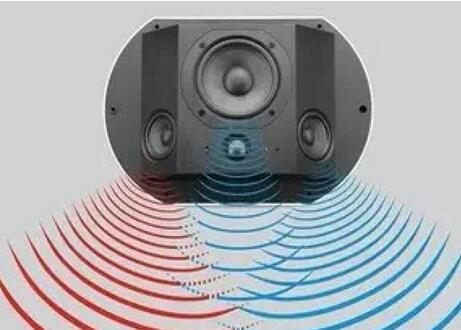

  音箱的工作原理

  要知道音箱发声的原理,我们首先需要了解声音的传播途径。声音的传播需要介质(真空不能传声);声间要靠一切气体,液体、固体作媒介传播出去,这些作为传播媒介的物质称为介质。就好比水波,你往平静的水面上抛一个石子,水面就有波浪,再由对岸传播到4周;声波也是这样形成的。声波的频率在20——20,000Hz范围内,能够被人耳听到;低于或高于这个范围,人耳都听不到。波与声波的传播方式是一样的,通过介质的传播,人耳才能听到声音。声波可以在气体、固体、液体中传播。

  音响DIY初学者不容错过的20个经典电路图

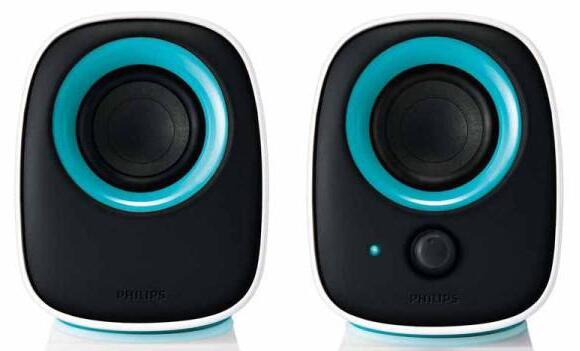

  下面在来说说喇叭的工作原理。喇叭是把电信号转换为声信号的一种装置,它由线圈、磁铁、纸盆等组成。由放大器输出大小不等的电流(交流电)通过线圈在磁场的作用下使线圈移动,线圈连接在纸盆上带动纸盆震动,再由纸盆的震动推动空气,从而发出声音。

  喇叭的发声原理

  当喇叭接收到由音源设备输出的电信号时,电流会通过喇叭上的线圈,并产生磁场反应。而通过线圈的电流是交变电流,它的正负极是不断变化的;正极和负极相遇会相互吸引,线圈受到喇叭上磁铁的吸引向后(箱体内)运动;正极和正极相遇则相互排斥,线圈向外(箱体外)运动。这一收一扩的节奏会产生声波和气流,并发出声音,它和我们讲话的喉咙振动是同样的效果。

  频率响应曲线SPLvsFreq

  人耳所能听到的频率范围为20Hz─20KHz,(《20hz称为次声,》20KHz称为超声)图标纵坐标─表示声压级,单位是dB。图标横坐标─表示频率,单位是Hz。

  音响DIY初学者不容错过的20个经典电路图

  上图为低音单体频响曲线,右侧为高音单体,包含左右的是音箱。从频响曲线可以知道几个重要参数:

  特性灵敏度(SPL):以一瓦电功率,在一米距离处所测得的声压,并由频响曲线取四个点所得平均值即为平均音压。

  有效频率范围(F0~20KHz):可由SPL-10dB,这样一条直线与曲线相交两点,这两点之间就是有效频率范围。如上图音箱的有效频率范围是45Hz─20KHz,低音单体有效频率范围是40Hz─3KHz,高音单体有效频率范围则是1800Hz─20KHz。频响曲线越平直越好,带宽则越宽越好。

  从阻抗曲线可以知道几个重要参数

  阻抗值(Ohm):图示波峰过后最低点对应纵坐标即为阻抗值。

  最低共振周波数(F0):单体喇叭(单峰)─以阻抗曲线波峰对应横坐标的点即为F0。音箱喇叭(双峰)─以阻抗曲线第一波峰与第二波峰间的波谷对应横坐标的点即为Fb,第一波峰为导音管F0,第二波峰则为单体F0。音箱喇叭+高音单体(三峰)─仍以阻抗曲线波峰与波峰间的波谷对应横坐标的点即为Fb,第三波峰即为高音单体的F0。

  1、直流阻抗(Ohm):以静态扬声器来测其阻抗,所以求的的结果是直流阻抗,就是音圈上所绕的铜线总长的阻抗值。直流阻抗不受频率的影响。

  2、交流阻抗(Ohm):在动态的扬声器,即通电以后所求得的交流阻抗值。(通常对音圈的公差要求是±15%。)

  3、标准输入功率(W):就是扬声器的额定承受功率,为保证值。

  4、最大输入功率(W):指扬声器的最大承受功率,仅承受1秒内峰值电压,非保证值。

  5、出力音压,又称灵敏度(dB):灵敏度也叫特性灵敏度,一般规定为扬声器放在消声室隔板上输入端加上相当于在额定阻抗上一瓦电功率的信号电压时,在参考轴上离参考点一米处产生的音压时,用分贝“(dB)”单位表示特性灵敏度。扬声器灵敏度高低与扬声器振动系统的性能及气隙中磁感应强度的大小有较大关系。

  6、极性:在扬声器的输入端加上脉冲直流信号,如果振摸向前推动,则与直流电压正端相接的为喇叭的正极,反之为负极,如果接反,则喇叭振动的相位将不正确。

  音响DIY初学者不容错过的20个经典电路图

  音响DIY的20个经典电路图盘点

  一、桥式整流电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、二极管的单向导电性,伏安特性曲线,理想开关模型和恒压降;

  2、桥式整流电流流向过程,输入输出波形;

  3、计算:Vo,Io,二极管反向电压。

  二、电源滤波器

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、电源滤波的过程,波形形成过程;

  2、计算:滤波电容的容量和耐压值选择。

  三、信号滤波器

  音响DIY初学者不容错过的20个经典电路图

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、信号滤波器的作用,与电源滤波器的区别和相同点;

  2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线;

  3、画出通频带曲线,计算谐振频率。

  四、微分和积分电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、电路的作用,与滤波器的区别和相同点;

  2、微分和积分电路电压变化过程分析,画出 电压变化波形图;

  3、计算:时间常数,电压变化方程,电阻和电容参数的选择。[page]

  五、共射极放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、三极管的结构、三极管各极电流关系、特性曲线、放大条件;

  2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图;

  3、静态工作点的计算、电压放大倍数的计算。

  六、分压偏置式共射极放大电路

  音响DIY初学者不容错过的20个经典电路图

  分压偏置式共射极放大电路

  注意要点:

  1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图;

  2、电流串联负反馈过程的分析,负反馈对电 路参数的影响;

  3、静态工作点的计算、电压放大倍数的计算;

  4、受控源等效电路分析。

  七、 共集电极放大电路(射极跟随器)

  音响DIY初学者不容错过的20个经典电路图

  共集电极放大电路

  注意要点:

  1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。电路的输入和输出阻抗特点;

  2、电流串联负反馈过程的分析,负反馈对电路参数的影响;

  3、静态工作点的计算、电压放大倍数的计算。

  八、电路反馈框图

  音响DIY初学者不容错过的20个经典电路图

  电路反馈图

  注意要点:

  1、反馈的概念,正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法;

  2、带负反馈电路的放大增益;

  3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。[page]

  九、二极管稳压电路

  音响DIY初学者不容错过的20个经典电路图

  二极管稳压电路

  注意要点:

  1、稳压二极管的特性曲线;

  2、稳压二极管应用注意事项;

  3、稳压的过程分析。

  十、串联稳压电源

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、每个元器件的作用、稳压过程;

  2、输出电压计算。

  十一、差分放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、电路各元器件的作用,电路的用途、电路的特点;

  2、电路的工作原理分析。如何放大差模信号 而抑制共模信号;

  3、电路的单端输入和双端输入,单端输出和双端输出工作方式。

  十二、场效应管放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、场效应管的分类、特点、结构、转移特性和输出特性曲线;

  2、场效应放大电路的特点;

  3、场效应放大电路的应用场合。[page]

  十三、选频(带通)放大电路

  音响DIY初学者不容错过的20个经典电路图

  选频放大电路

  注意要点:

  1、每个元器件的作用、选频放大电路的特点,电路的作用;

  2、特征频率的计算,选频元件参数的选。

  十四、运算放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、理想运算放大器的概念。运放的输入端虚拟短路、虚拟断路之间的区别;

  2、反相输入方式的运放电路的主要用途,以及输入电压与输出电压信号的相位;

  3、同相输入方式下的增益表达式(输入阻抗、输出阻抗)。

  十五、差分输入运算放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、差分输入运算放大电路的特点、用途;

  2、输出信号电压与输入信号电压的关系。

  十六、电压比较电路

  音响DIY初学者不容错过的20个经典电路图

  电压比较电路

  注意要点:

  1、电压比较器的作用和工作过程;

  2、比较器的输入-输出特性曲线;

  3、如何构成迟滞比较器。

  十七、RC振荡电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、振荡电路的组成、作用、起振的相位条件以及振荡电路起振和平衡幅度条件;

  2、RC电路阻抗与频率、相位与频率的关系曲线;

  3、RC振荡电路的相位条件分析和振荡频率。

  十八、LC振荡电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、振荡相位条件;

  2、振荡频率计算。

  十九、石英晶体振荡电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、石英晶体的特点、等效电路、特性曲线;

  2、石英晶体振动器的特点;

  3、石英晶体振动器的振荡频率。

  二十、功率放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、乙类功率放大器的工作过程以及交越失真;

  2、复合三极管的复合规则;

  3、甲乙类功率放大器的工作原理、自举过程,甲类功率放大器、甲乙类功率放大器的特点。
