tda2822m制作BTL立体声小功放

陈翠 发表于 2018-05-30 10:06:17 收藏 已收藏
赞(1) •  评论(1

tda2822m制作BTL立体声小功放

陈翠 发表于 2018-05-30 10:06:17

  tda2822m是一块双路音频功放集成电路。特点是效率高、耗电小、静态工作电流也只有6mA,电源电压在1.8V~15V范围内部可以正常工作。电路内设有短路保护、过热保护、电源极性接反、地线偶然开路和负载泄放电压反冲等保护电路,工作稳定并且安全可靠。

  TDA2822M主要参数

  tda2822m制作BTL立体声小功放

  tda2822m原理图

  tda2822m制作BTL立体声小功放

  tda2822m制作BTL立体声小功放详解

  BTL双声道功率接续器

  tda2822m制作BTL立体声小功放

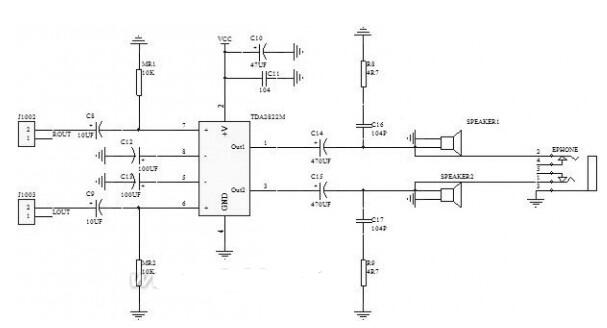

  上图为电原理图,该款功放用两块TDA2822M,每块接成BTL工作模式,其他部分与OTL电路相同。该款电路与OTL电路相比,输出功率更大。

  tda2822m制作BTL立体声小功放

  TDA2822M BTL模式PCB图

  tda2822m制作BTL立体声小功放

  TDA2822M BTL模式3D图

  tda2822m制作BTL立体声小功放

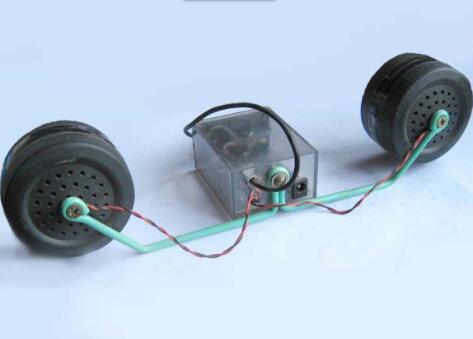

  这是做好的小功放整机正面

  tda2822m制作BTL立体声小功放

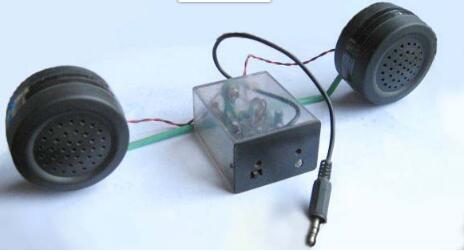

  背面

  tda2822m制作BTL立体声小功放

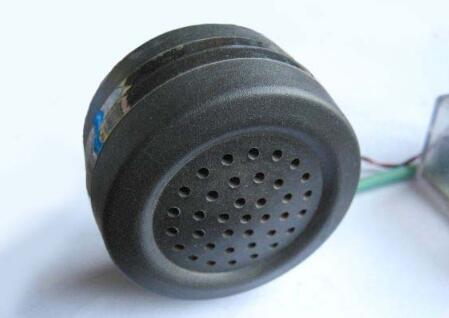

  小音箱用IC卡话机手柄的口承盖制作,当然也可以用其他的材料制作,比如化妆品中的护肤霜盒,只要直径与喇叭直径相差不大,喇叭能够放入盒内就行。在盒的正面钻上几圈小圆孔,一只小音箱就能用了。

  tda2822m制作BTL立体声小功放

  tda2822m制作BTL立体声小功放

  BTL模式的PCB板子尺寸与OTL模式的PCB板子尺寸相同,主要不同点就是OTL电路用一块TDA2822M,而BTL电路则需要两块。
