自动化控制系统技术要求

胡薇 发表于 2018-06-17 11:32:00
+关注

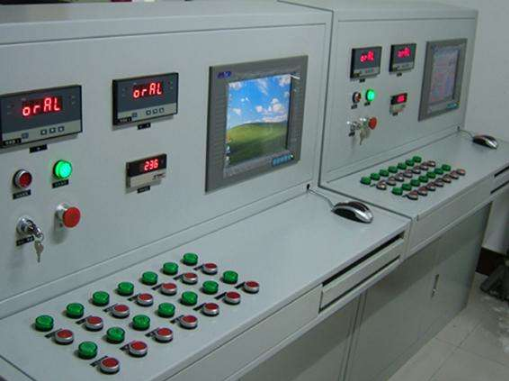

  环境条件—

1、周围环境温度和湿度:

环境温度:

机房(有空调):夏季23±2℃;

冬季20±2℃;

每小时温度变化率<5℃/小时;

现场: 0--40℃,每小时温度变化率<5℃/小时;

相对湿度:

机房(有空调):45%-65%;

现场: 20%-90%(无凝结);

2、尘埃:

根据不同安装场地考虑防尘措施,采用密闭机柜和带过滤器的通风孔。

机房(有空调):尘埃粒度>0.5μ,个数<3500粒/升;

现场:尘埃粒度>0.5μ,个数<18000粒/升;

3、海拔高度:不大于2000米

4、振动和冲击:

监控系统设备在振动频率2---100Hz,振幅峰-峰值在0.5mm以下,加速度不超过0.5倍重力加速度的条件下长期运行。

5、噪声限制:

在主计算机室和中控室里,由本系统的设备所引起的噪声小于60分贝。

6、安装接线:

接线及电缆、电线和配线接线板或接线箱的安装位置方便用户接线,每块线板(箱)有一定的备用接线端子,接线板(箱)内的端子接线可靠,防止振动时松动,端子排带保护盖。配线排列整齐、绑扎牢固、固定结实。所有的配线均有标志,其标志符合国家标准。

7、电磁干扰和电磁相容性:

电磁干扰极限:在离设备1米处不超过1伏/米(30--50MHz电磁波)。

电磁相容性:本系统设备应在下述规定的辐射环境中正常工作,当安装环境的辐射超过了设备允许的电磁相容极限时,则应改善安装环境以满足电磁相容性要求。

无线电干扰(RI):30--500MHz

1级:30--500MHz电磁波,1伏/米;

2级:30--500MHz电磁波,3伏/米;

3级:30--500MHz电磁波,10伏/米;

抗静电干扰(ESD):150PF--150Ω

1级:2KV;

2级:4KV;

3级:8KV;

抗工频磁场干扰:

主机:800A/M;显示器80A/M;

——RTU装置的电气性能——

1、一般电气特性:

系统所有电源设备、数据和控制接口、通讯接口设备、人机接口设备等应满足如下一般电气性能要求。

绝缘电阻:交流回路外部端子对地10MΩ以上,不接地直流回路对地应不小于1MΩ

绝缘强度:500伏以下、60伏以上端子与外壳间应能承受交流2000伏电压1分钟;60伏以下端子与外壳间应能承受交流500电压1分钟;机柜内框架和机柜外壳间应能承受交流1000伏电压1分钟。

2、主要抗干扰措施:

采用输入信号端配技术,实现不同信号电平的匹配、输入信号的最低门槛电平、干扰滤波及抑制过电压的浪涌干扰。

用光电或电磁隔离,使监控系统与生产设备及通讯设备互相隔离。

采用硬件滤波,抑制短暂脉冲干扰,防止出现误信号。

采用软件数字滤波,保证采集的量值和信号的正确性。

——I/0 接口——

1、开关量输入:

每一路开关量输入口有LED状态显示;

输入接口参数:

输入方式:空接点

接点弹跳:2--30ms

2、模拟量输入:

关键模拟量输入在显示面板上有显示;(视设备型号定)

输入接口参数:

信号范围:电气量及非电气量:电流:DC 4--20mA

电压:DC 0--±5V

温度量:热电阻

模拟量转换分辩率:1 1位+符号位;

转换精度:不大于±0.5%;

共模电压:200VDC或AC50HZ;

3、脉冲量输入:

脉冲宽度>100ms;负载能力>10mA;

输入电平:无源接点或12VDC/24VDC电平。

4、数字量输入:

输入电平:无源接点或12VDC/24VDC电平。

5、开关量输出:

开关量输出信号采用继电器输出。

每一开关量输出设有LED状态显示。

开关量输出接口参数:

输出形式:空接点

接点容量:阻性:50Hz,220VAC,5A;220VDC,0.3A感性负载:30W。

——jin电源——

1、主控级计算机:

主控级计算机(包括主机、各工作站以及对外通信服务站等)配有UPS。

交流电源消失,备用蓄电池应能维持负载0.5小时以上。

输入电压:AC220V±20%;

输入电源频率:50Hz±5%;

输出电压:220V±2%;

输出电压波形:工频正弦波,50Hz±1%;

波形失真:<3%;

噪声:<50dB;

高频辐射:无干扰影响;

切换时间:不超过4ms;

2、LCU采用在线式1KVA不间断供电输入AC220V±10%

——接地——

1、计算机监控系统主控级接地可以使用电站公用接地系统,不设单独的接地网,其接地电阻不大于0.5Ω.

2、监控系统中各LCU及在主厂房中控室的终端接地只能使用电站公用接地网接地,接地电阻不大于0.5Ω。

3、设备外壳接地,交流电源中性接地、直流工作地和电缆屏蔽层接地在同一屏柜中将采用一个公共接地端子——
