带您领略超级网关的霸气

李倩 发表于 2018-06-21 16:34:59

随着汽车智能化、网联化、舒适化与自动驾驶程度的需求不断提高,促使了ADAS、高品质影音、OTA远程升级、云服务等一系列技术的不断进步,汽车以太网便是典型案例。小编带您领略超级网关的霸气。

目前,整车上带以太网接口的节点数量也是在逐渐增加,行车记录仪,车载多媒体,360环视系统,防疲劳驾驶系统,前视摄像头等。有第三方机构预测,到2020年,汽车中部署的以太网端口将达2亿个,而各个以太网节点之间的数据交互与节点升级则需要依赖于以太网网关来实现。那么,合适且具备足够扩展能力的网关方案,您准备好了吗?

一、网关解决方案

ZLG提供完整的车载以太网网关解决方案。该网关在传统CAN网关基础上增加了以太网网关,实现了汽车上真正意义上的数据交互枢纽。该解决方案可实现7路以太网,8路CAN以及更多的LIN资源,并且采用了专为网关而设计的VR5500作为电源方案,大大提升方案的功能安全能力。

图1 以太网网关框图

方案特点与优势如下:

主控符合ASIL-B等级,资源丰富,属于网关专用型号;

车规级EMMC,系列多个型号满足不同应用的需求;

专业PMIC系列电源,各种电源诊断功能,满足功能安全需求;

以太网Swith选择SJA1105,5个独立端口,可灵活级联扩展;

以太网PHY,支持单/双通道灵活搭配;

双路高速CAN收发器TJA1048,进一步减小PCB面积。

二、ZLG助力您的产品研发

本文的网关方案将会在网关基础上集成T-Box功能,最终将为客户提供超级网关的完整硬件设计参考,完整的底层开发支持。同时,我们已为您准备好以太网周边辅助工具。

1、SJA1105评估板

SJA1105评估板是基于SJA1105P车载以太网芯片设计的5口交换机。其中包含一个100Mbps的RJ45接口,4个100Mbps的车载以太网接口。SJA1105 Demo中使用到了目前NXP主流的以太网IC(包括SJA1105,TJA1100,TJA1101,TJA1102),只需一套板便可了解这些以太网IC的参考设计。

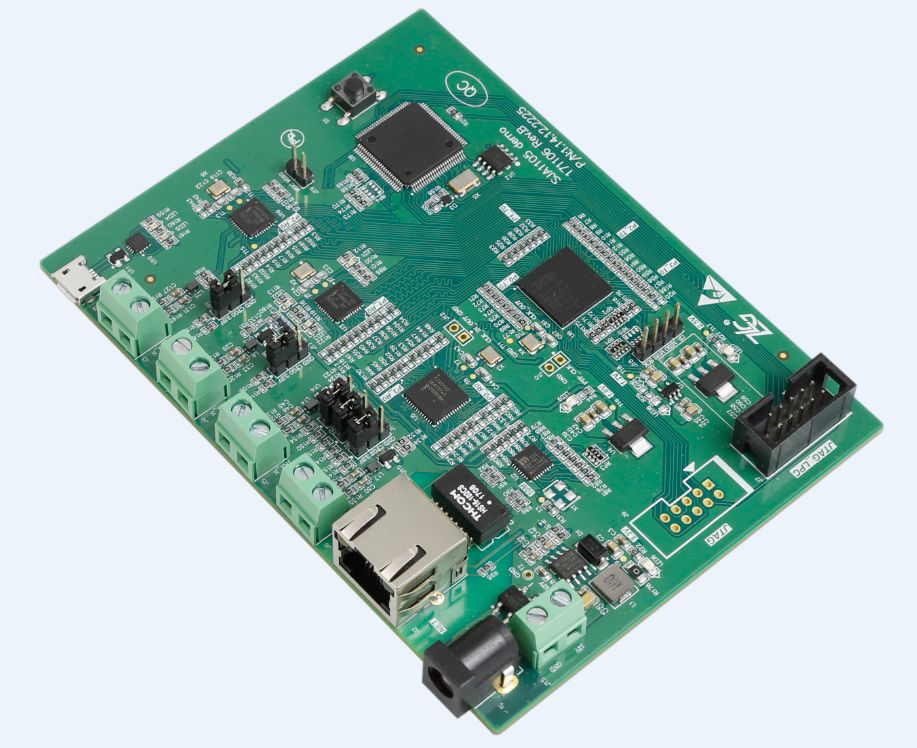

图2 SJA1105评估板实物图

2、TJA1101透传调试工具

TJA1100 DEMO是车载以太网与工业以太网互转的工具。采用KSZ8041NL与TJA1100进行背靠背设计,实现了100BASE-T1与100BASE-TX的转化,方便工程师在进行车载以太网调试时,利用电脑直接调试车载以太网。

图3 TJA1100 DEMO实物图

三、总结

随着车载以太网技术的不断发展,市场上车载以太网网关的方案也是各式各样,如何在众多的方案中选择合适的方案呢?需要从方案成本,方案可行性,支持力度,供货周期保障等多方面去考虑。我们的方案提供了最优的性价比,NXP更是提供长达15年的供货周期保证,周立功汇聚了400+名研发工程师,强大的技术支持团队更能让您的产品更快上市!

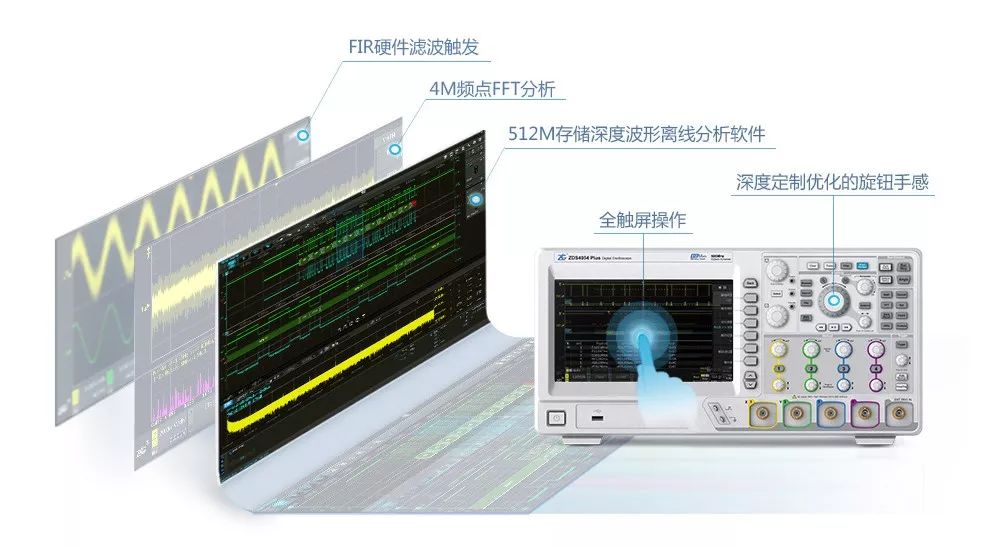

示波器是工程师必备测量仪器,一台好的示波器能帮助工程师在最短的时间分析出问题,ZDS4000系列数据挖掘型示波器让问题迎刃而解。点击底部阅读原文,了解产品详细参数。
