魅族手机最近几年发展的很不错,今年在数码外设上又逐渐发力。

不久前魅族新发布了一款蓝牙小音箱,型号为A20,使用之后感觉灰常优秀,并且低频扎实有力,中音也瓷实性感,高音明亮清澈,给人以意想不到的惊喜。这么小的音箱竟然有这么大的音量及这么有没得音色,不禁令人刮目相看。

下面就带大家领略一下魅族蓝牙小音箱A20的风采,后续会有拆解,裸给你看:

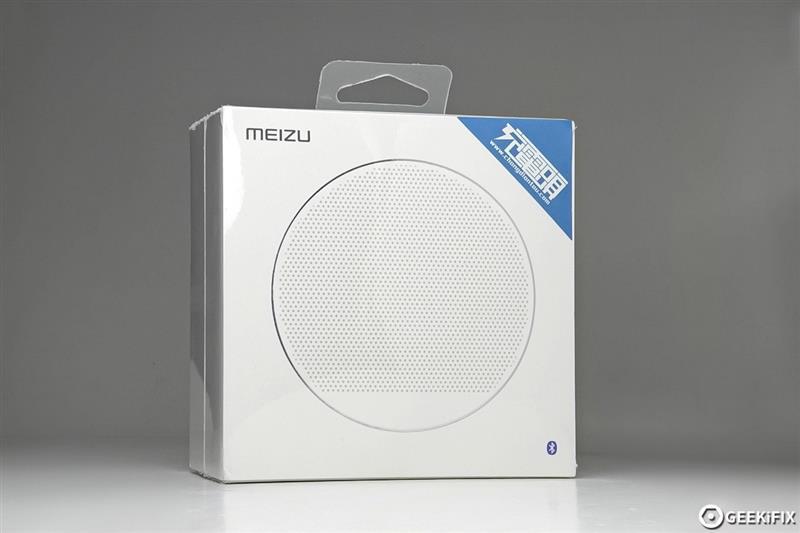

首先是开箱。外包装干净朴素的白色风格,套有塑封膜,保证入手之前是未开过封的,有挂孔方便实体店上架陈列。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

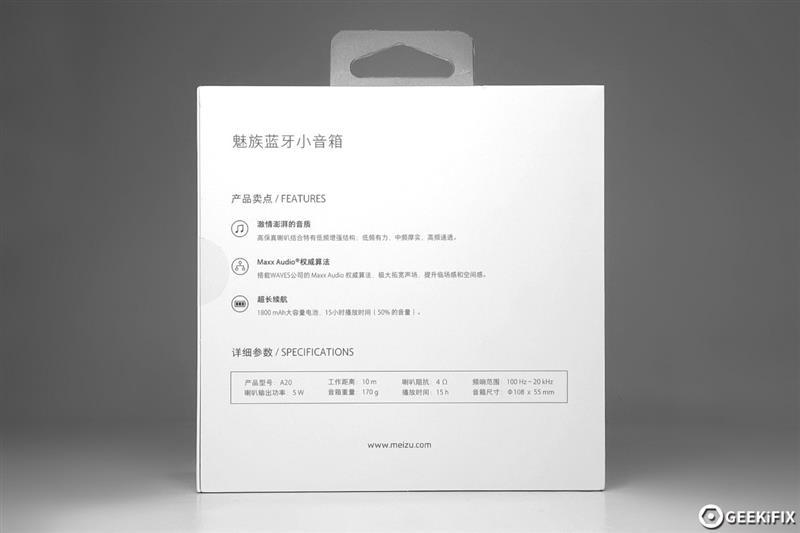

背面印有产品特点说明和基本参数。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

底部表明产品的出身,珠海魅族,对,就是内个魅族手机的魅族,不是山上的。

下面拆拆拆:

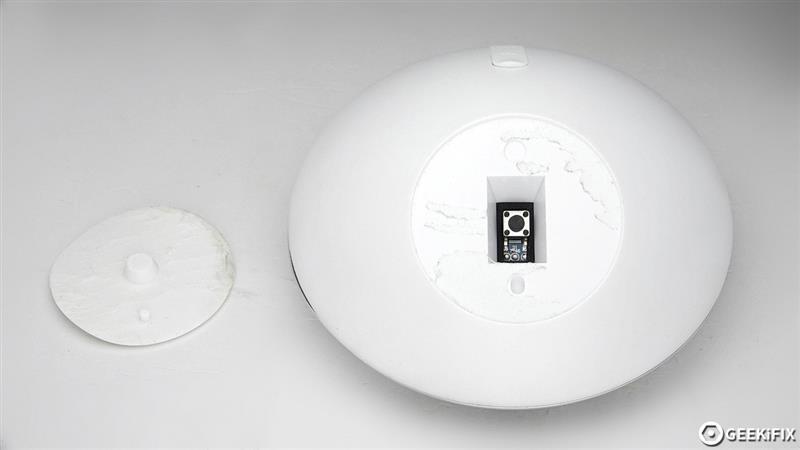

先从“碗底”下手,揭开硅胶垫:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

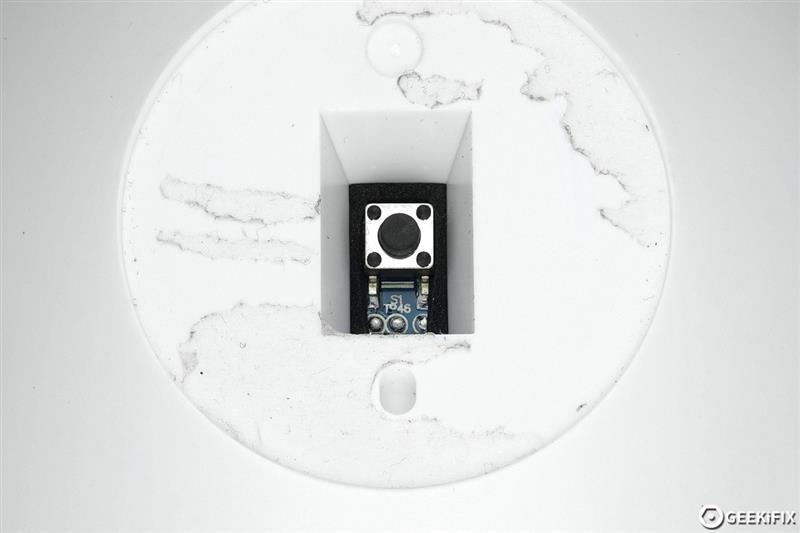

只见一个梯形深槽下面露出一个按键开关和一小部分蓝色PCB,PCB与外壳接触部位有一圈泡棉密封胶,除此以外不见任何螺丝,看来不是这里了:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

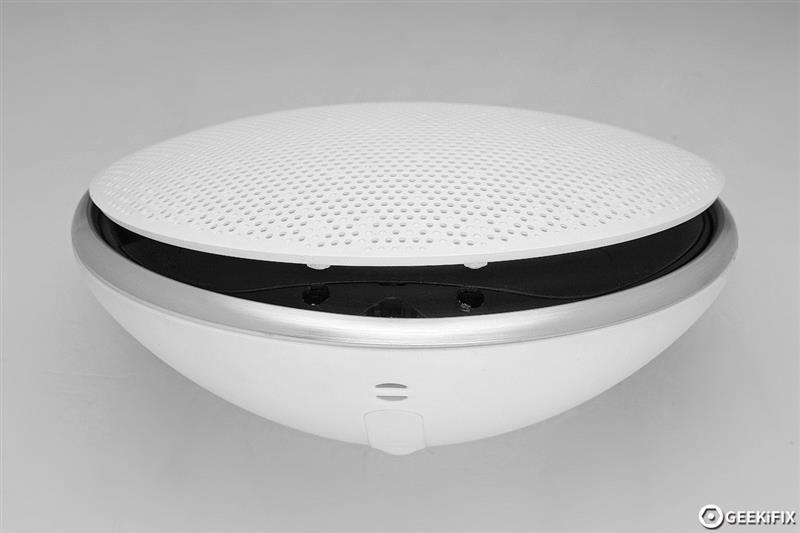

试着从正面下手,这里撬开了一条缝:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

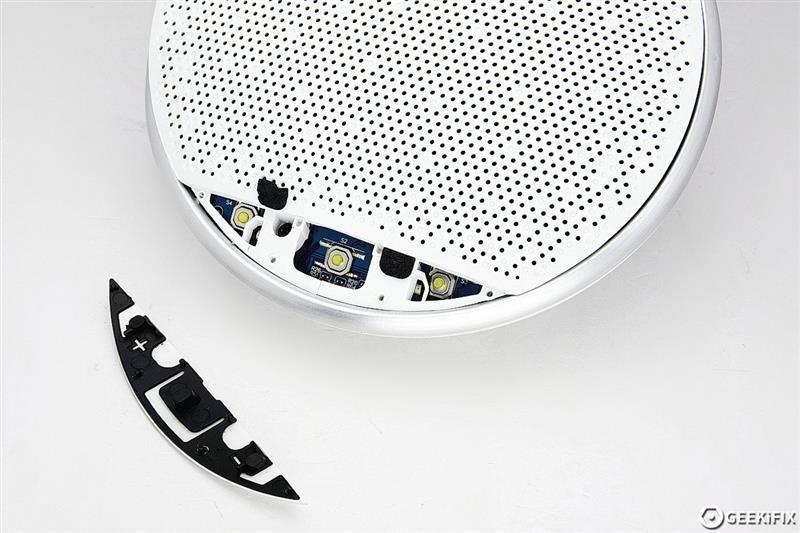

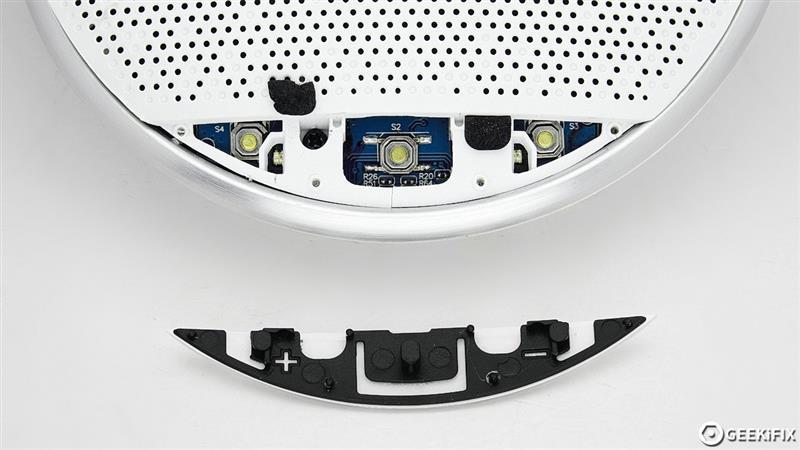

但是还不能完全打开,前按键面板可以取下:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

2小块黑色泡棉胶条下面隐藏着2颗螺丝:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

前面板取下后,铝合金装饰圈竟然要使用3只独立的螺丝紧固,看起来设计很严谨,要知道山上的货是多一颗螺丝都不舍得用的,省一分是一分!

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

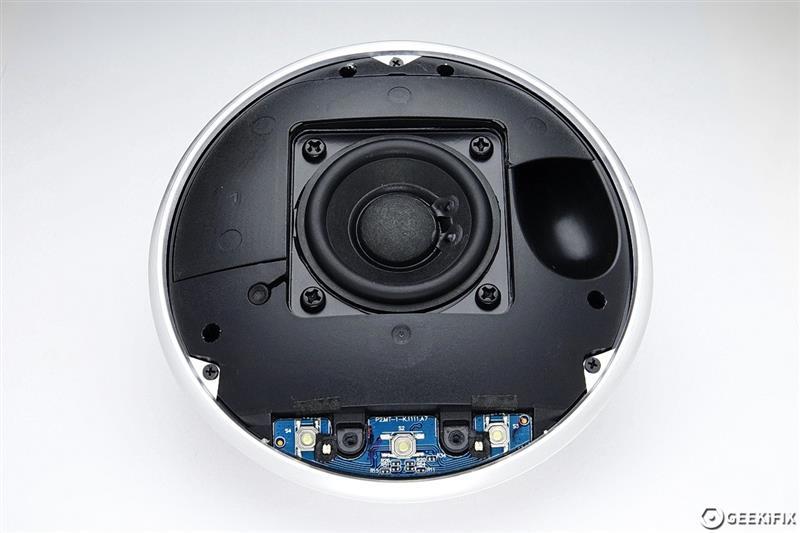

下面露出黑色腔体,正中是方形面板的喇叭单元,直径约45mm,橡皮边合成材料纸盆,防水耐用:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

喇叭单元左下角是一个驻极体话筒,用于接听电话,右侧是一个凹洞,我瞬间明白了什么,这不就是音箱的倒相孔么?拆开之前还一直以为它使用了低音反射膜呢,然而并没有!

想想看在这么小的面板上也是不好使用低音反射膜的。黑色腔体使用了6颗螺丝固定在后盖上,是足够结实的了。

取开腔体看一下:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

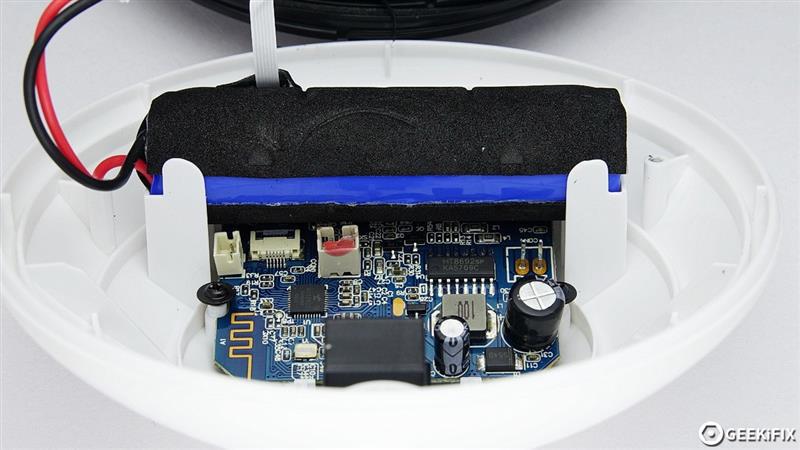

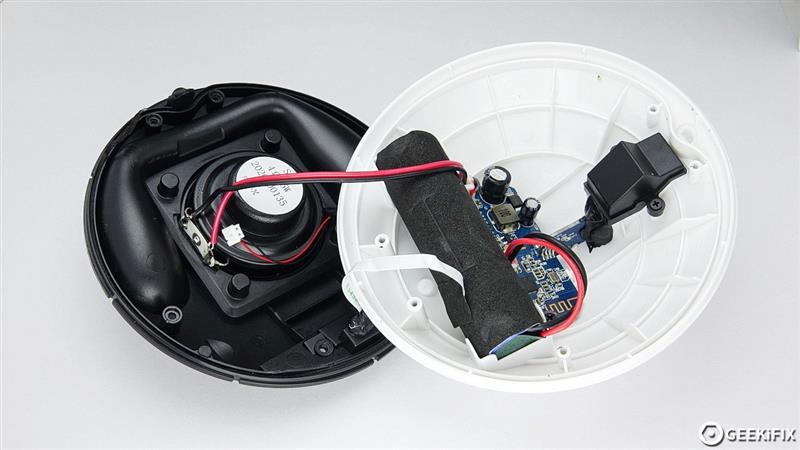

主板及一只18650锂离子电池、后接口板。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

前面板有一条喇叭线与话筒线与主板用插头连接,电池也用插头与主板连接,其中喇叭线与电源线都很粗壮,有助于降低损耗。一条排线连接前操控面板与主板。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

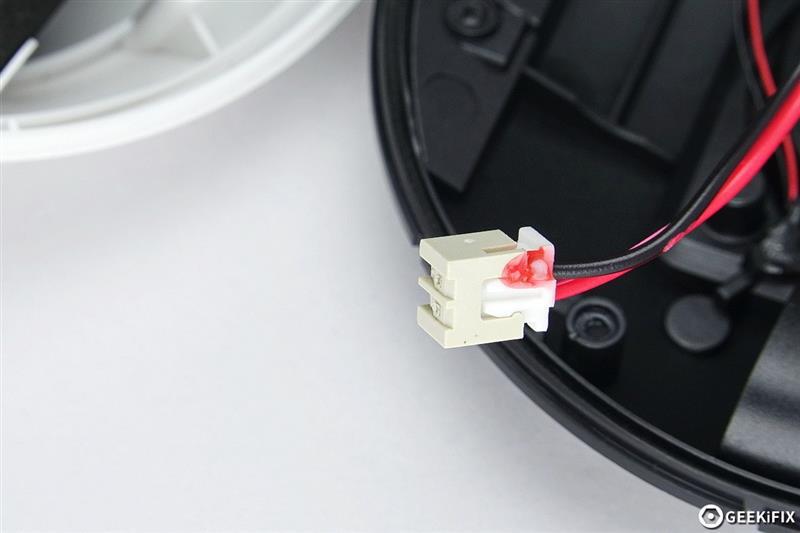

大插头都点有后红胶,喇叭线插头的胶水粘的太结实了,拔下的时候把底座也一同带起了,不过这并不会对线路产生任何损害。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

AUX、Micro-USB接口板有一个独立的黑色腔体做隔离。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

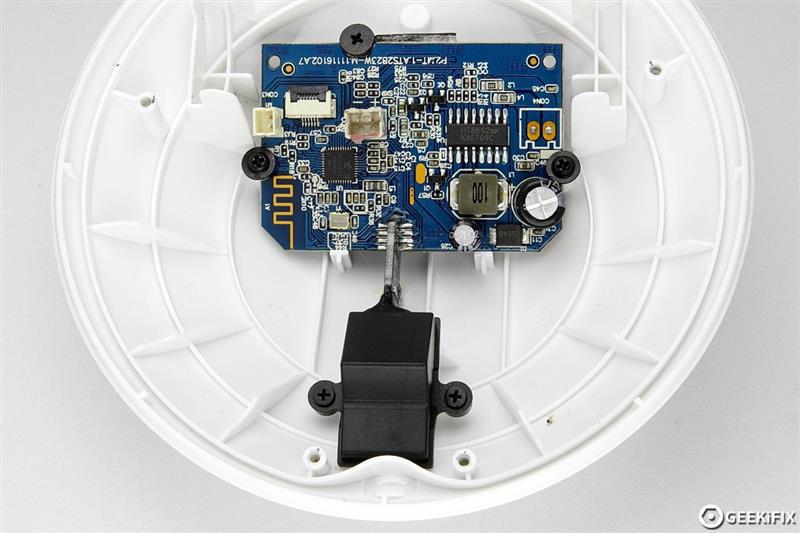

主板使用3颗大螺帽螺丝固定于底壳之上。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

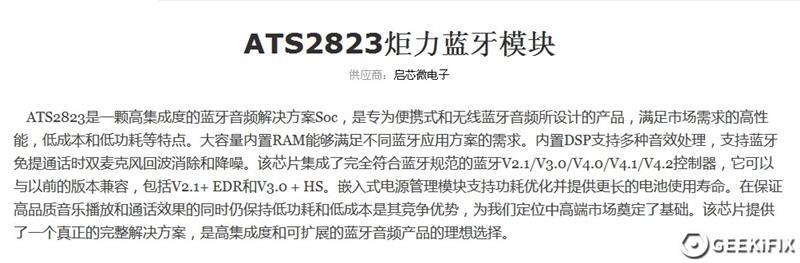

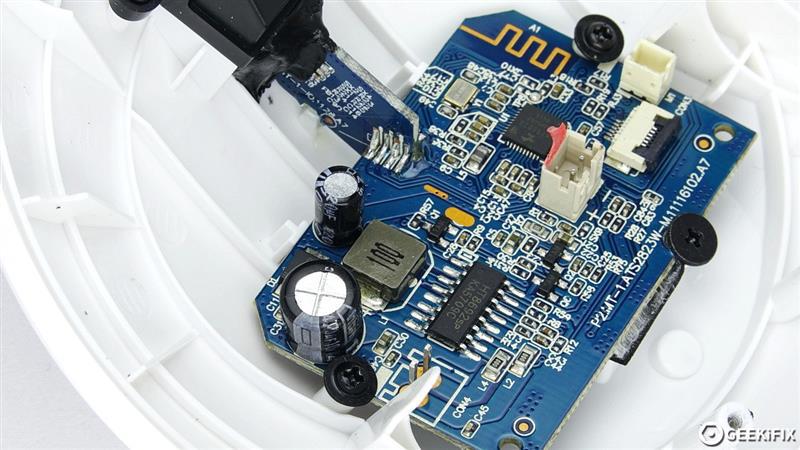

左侧正方形芯片为炬力蓝牙芯片 ATS2823:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

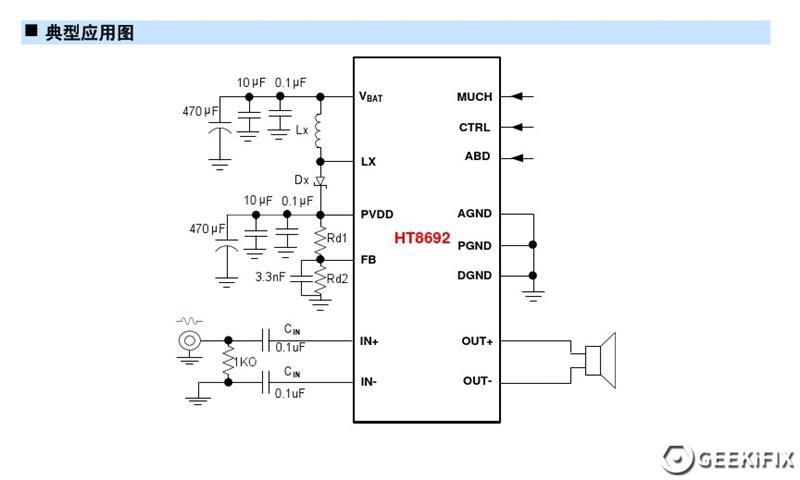

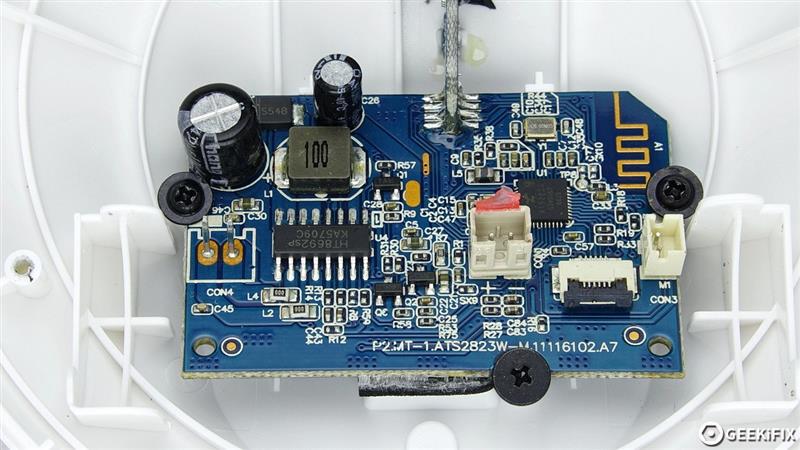

右侧16脚芯片为HT8692功放芯片:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

再看一下魅族A20音箱的设计亮点:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

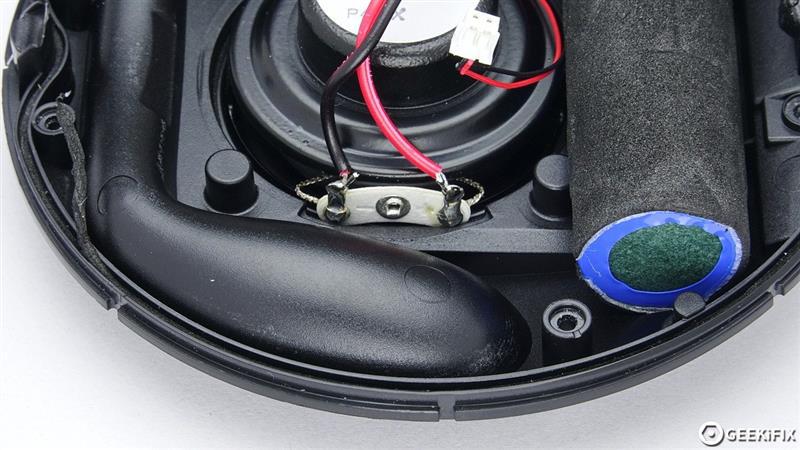

低频增强后腔及风管设计,其实就是一个变相的导向孔,将喇叭的振膜在向后振动的声波倒向180度后释放出来,使得输出能量得到大大的增强。

魅族A20的特色在于倒向声波会经过一个粗细渐变的管道延伸至前面板,类似号筒的结构,使得音箱的效率、低频的下潜深度及冲击力得到了大幅提升,这实在是一个聪明的设计!

实际聆听效果是小身材却有着难以置信的声效,确属难得!内置内置保护板的18650锂电池标称容量1800mAh,可提供约8小时的续航能力。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

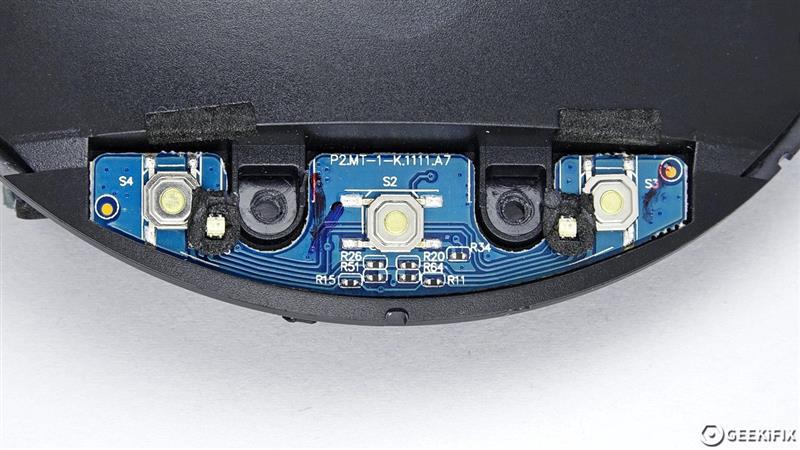

前控制面板的3枚金属按键结实耐用,如果是山寨货就会随便用用廉价的锅仔片开关了。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

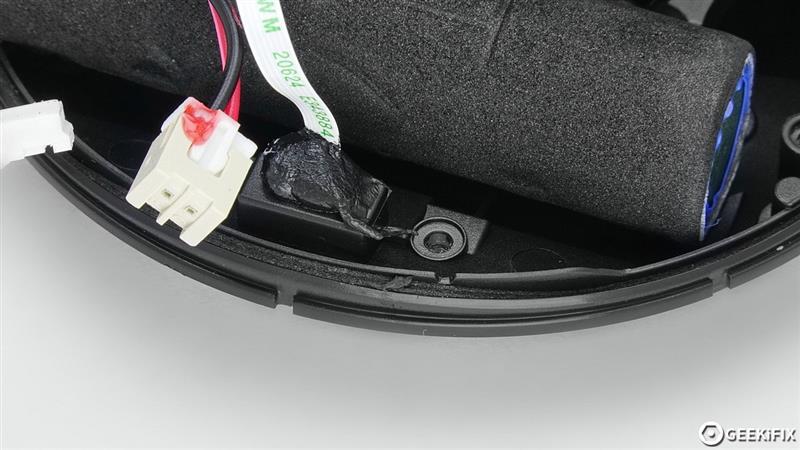

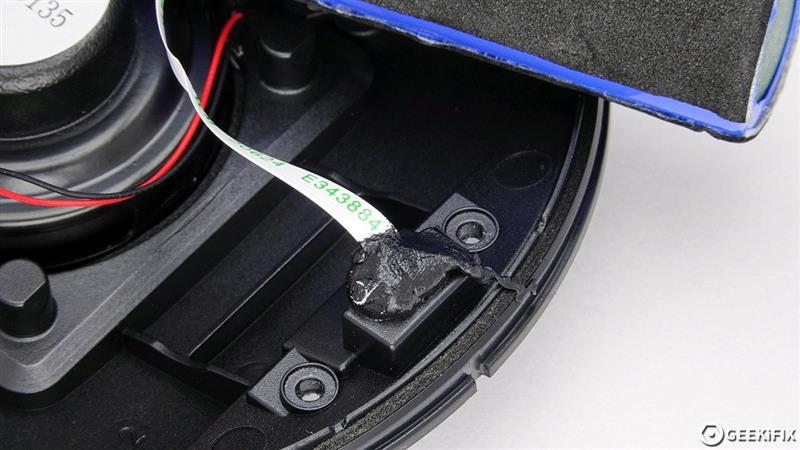

左右2颗双色LED,粘有黑色防串光泡棉。前控制面板排线过孔也打有黑色防水胶:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

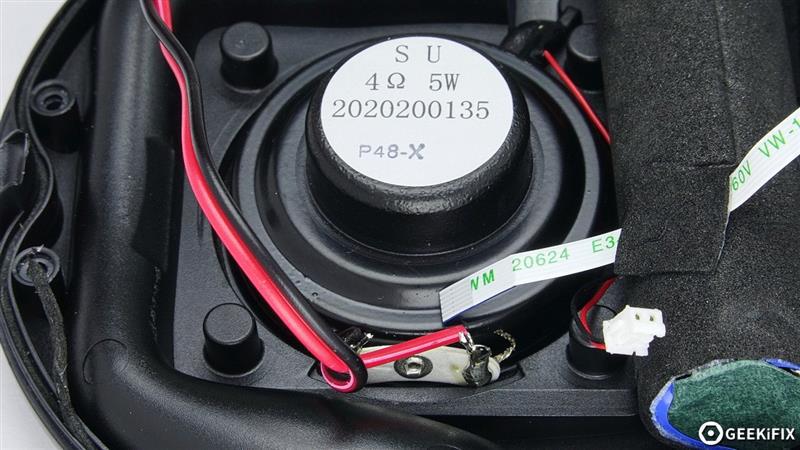

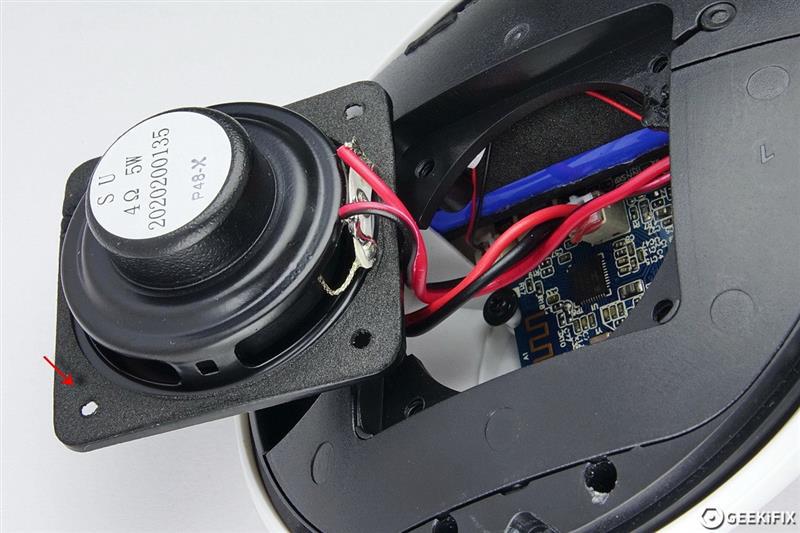

45mm喇叭单元:4Ω 、5W,背面磁钢相对来说够硕大的了,这么小的喇叭竟然有这么大的功率,联想起来过去袖珍半导体收音机上65mm比这个直径还大的喇叭只有0.25W,相差20倍!

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

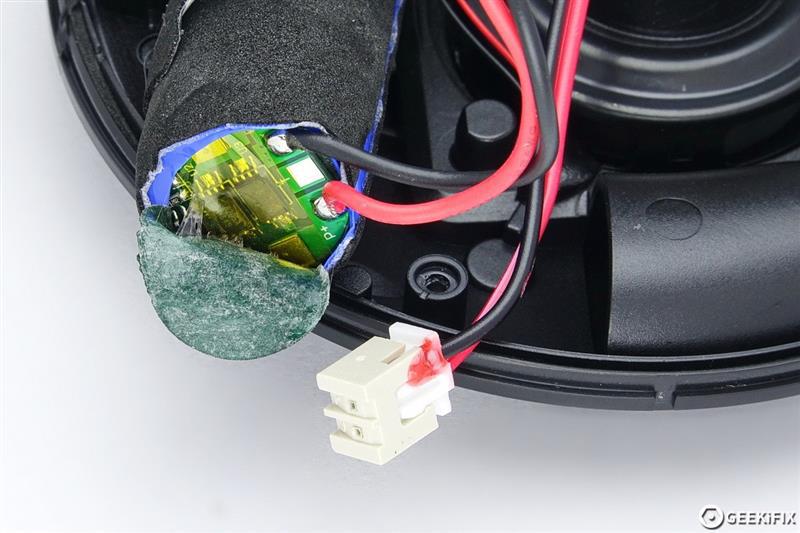

电池全身包裹一层黑色泡棉,防震,紧固稳妥。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

腔体与外壳结合凹槽有一圈带胶密封泡棉,在起到防水作用的同时也会起到良好的密封作用,没有声波泄漏,利于消除音染、提升效率。

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

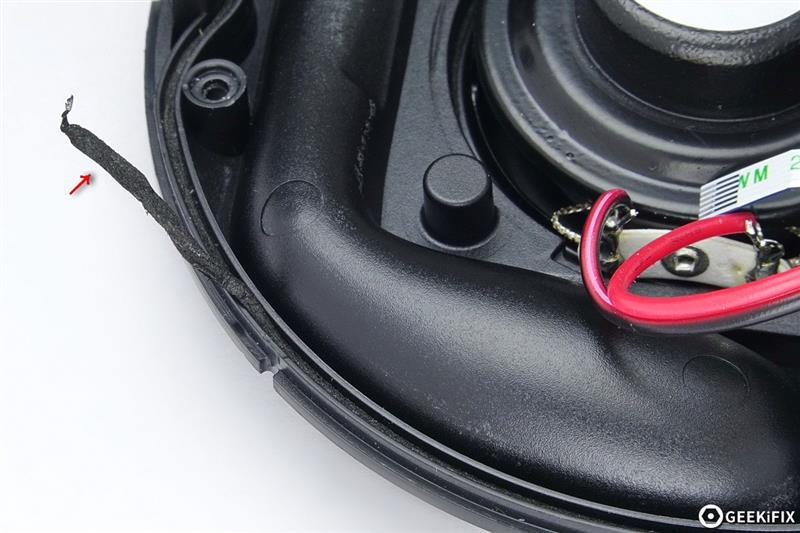

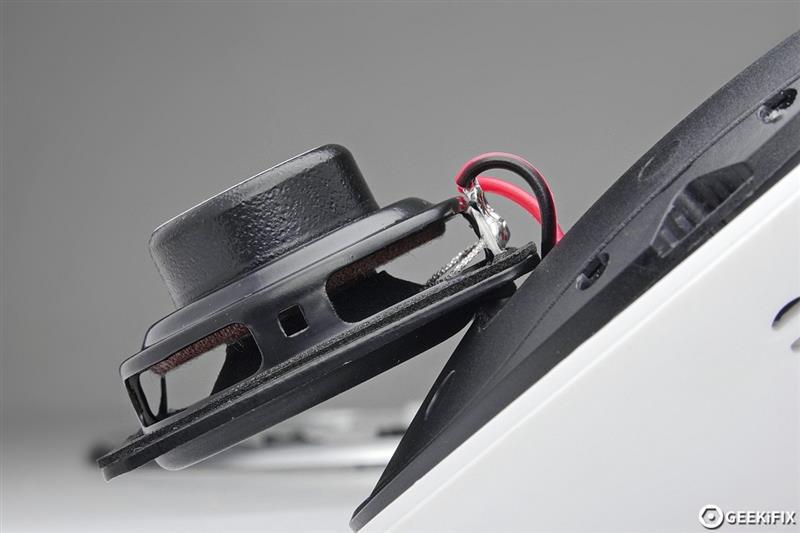

喇叭素质看起来不错,一体铁壳冲压而成,4孔安装,一样有严密的密封胶圈。银色多股音圈编织引线:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

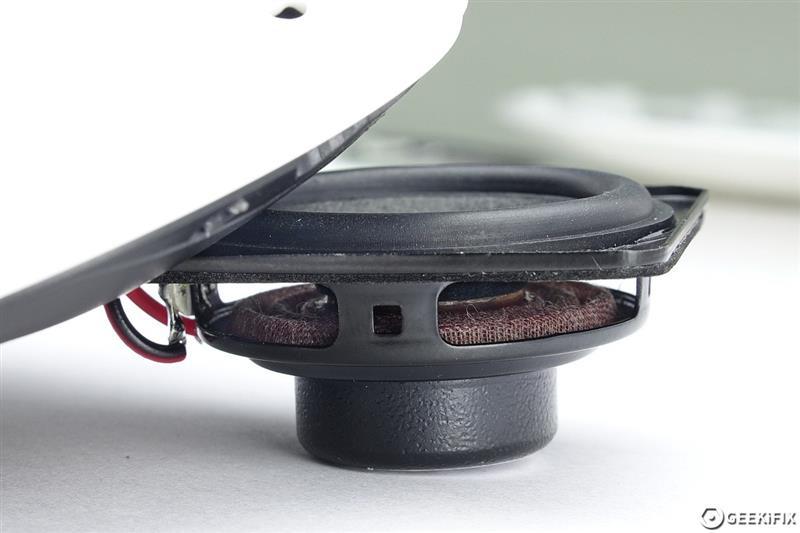

硕大的音圈震膜使用特种纺织材料,功率大。橡皮边纸盆,低频响应好,结实耐用。

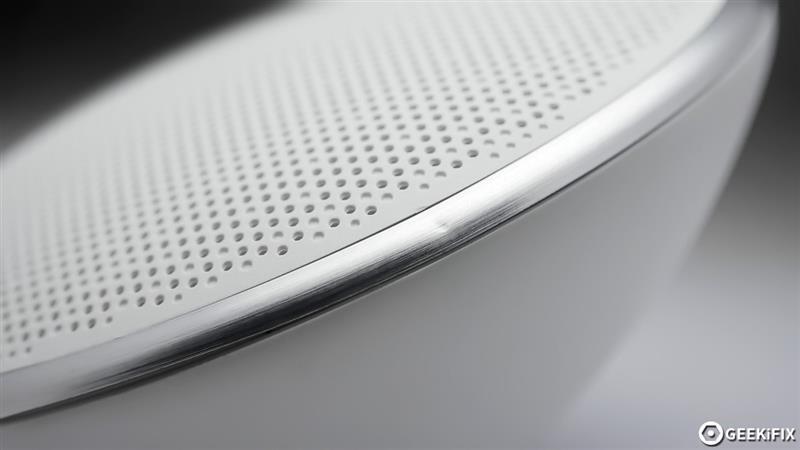

在拍照的过程中不小心失手将音箱跌落到了地上,也仅是金属圈多了一个凹痕,除此以外可以说是毫发无损,可见魅族A20蓝牙小音箱还是设计得当,十分结实耐用的:

小音箱,大音量,好音色!魅族蓝牙小音箱拆解

谢谢观赏,再见!
