它是一款基于高端有源音箱设计的一款HiFi级多媒体2.1音箱,被称为是组建经济型影音方案的首选。相信看过评测的网友也一定对这款音箱有较深的印象。

但是很多网友看到了评测之后都对其内部的结构产生了兴趣,为什么天逸TY-D02N拥有HiFi级音质?另外,天逸TY-D02N强大的三分频是如何实现的?这款音箱的外观奢华大气,那么内部构造到底如何呢?本次我们就给大家带来天逸TY-D02N音箱的拆机演示,让我们一同到天逸TY-D02N的内部一探究竟吧!

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

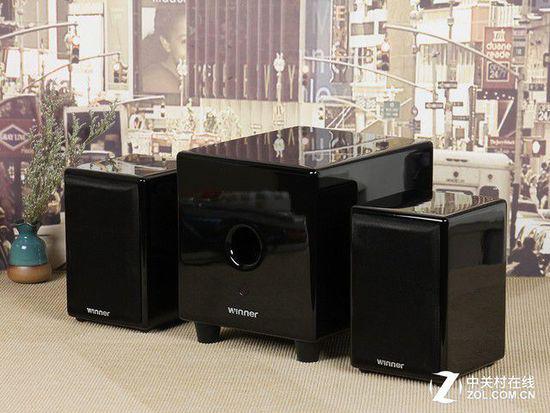

天逸TY-D02N音箱

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

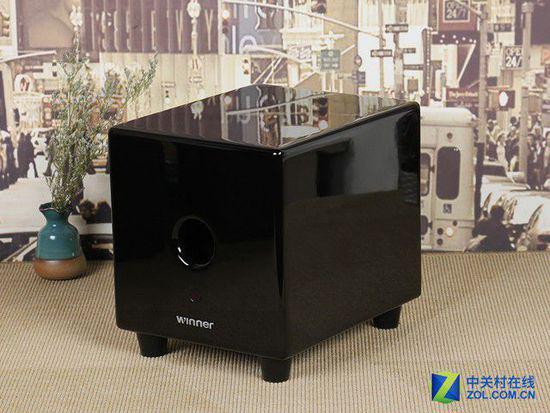

天逸TY-D02N主箱(低音炮)

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

天逸TY-D02N主箱(低音炮)背面

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

拆开低音炮背面板,可以看到内部的加厚吸音棉

打开主箱(低音炮)背板后我们能够看见其内部塞有厚实的吸音棉来杜绝不必要的干扰震动,这也是高端音箱产品必备的一种减少震动方式。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

6.5寸长冲程低音喇叭

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

6.5寸长冲程低音喇叭

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

6.5寸长冲程低音喇叭

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

TY-D02N主电源板

TY-D02N主箱的内部结构设计看起来比较复杂,三通道的功率放大全都采用了高效率的集成数字功放芯片器件,相比模拟放大器,在很大程度上降低了功耗,拥有保真度高、声音细腻、音色中正,并且有着极强的可塑性。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

TY-D02N主电源板

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

400V容量150uF的电容

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

主电源板原件

电源电路部分采用高效的串联谐振式稳压开关电源,能耗低、效率高、绿色环保、稳定性也更好。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

主电源板原件

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

主电源板原件

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

VIPer22A开关电源

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

两颗数字功放芯片

TY-D02N的核心技术在于其DSP芯片为来自美国Intersil公司旗下的D2Audio公司,这是一家致力于专业数字音频技术研发、并独家拥有智能数字音频功率放大器技术的芯片制造商。其芯片的科技含量之高,博得了全球众多著名音响生产厂家包括POLK AUDIO等的青睐。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

TY-D02N主板

TY-D02N采用的该芯片为:D2-45057-QR DSP处理器,是集DSP多种音效、以及全频域高低音分频、EQ调整、压限控制、中高频数字功率放大等等为一体的高科技音响处理芯片。它的工作原理是(图):来自输入电路的L声道和R声道的信号源进入到D2-45057-QR DSP处理器后,首先要通过信号的压缩处理以适应芯片的处理规格,然后进行声音效果的处理,随后进入到扬声器曲线补偿电路。该机出厂时,厂家已经用AP测试仪将扬声器的曲线补偿到最佳的状态并已经固化在DSP芯片内。随后信号进入到分频电路将音频的全频域通过一系列的高通、低通等带宽滤波电路,将其分为左右声道中高音信号和低音声道等3路输出。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

采用D2-45057-QR DSP数码声场处理芯片

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

TY-D02N主板芯片

左/右声道中高音信号依赖于D2-45057-QR 芯片内置的高保真数码功率放大单元进行放大,并输出2×24W(8欧)的强劲功率,直接推动左右声道共4只中高音喇叭卫星箱发声。而分离解析出的超低音信号,则通过线路输出进入到该机的低音功放电路部分,该部分电路由著名的STA508数字功放模组担任主角进行功率放大后,输出100W(4Ω)的低音去推动安装于箱底的一个6.5 寸的低音喇叭(低音炮)发声。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

TY-D02N主板芯片

这款音箱的电路板设计紧凑精密,做工绝非一般小厂商能够比拟。此外在箱体内部我们还能更为直观地看见其采用的大口径散热倒相孔,这样的设计可以让音箱工作时具有更小的风噪,让低频的表现更为出色。电路板上的很多接线、连接处都使用了橡胶封装,避免不必要得出现接触不良现象的发生。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

TY-D02N的工作原理流程图

由原理框图可见,TY-D02N实质上就是一个采用DSP电子分音3声道放大的2.1多媒体有源音箱系统。由于该多媒体音响的电路设计缜密,元器件选材精细,厚达15mm的箱体完全按照HiFi高保真的工艺设计,重量级的箱体结构非常结实、刚性十足、符合其高保真器材所必须的声学要求。加上5只专门订购的HI-FI高保真优质喇叭和卫星箱里的巴特奥斯分频器协调工作,全程无损数码音源的介入,使得该多媒体音响具备了与同价位高保真HiFi音响相媲美的实力:声音圆润醇厚,相比普通同价位的以模拟输入为音源的2.1多媒体要好听和耐听得多。

此外,将该机作为多媒体以光纤线或UBS数据线驳接CD机或电脑USB接收音乐源码流信号,声音的实际重放效果就有质的提升,完全可以媲美入门级的高保真音响之声音效果,无论低频、中频还是高频也都会有不错的表现。

相比于结构复杂的主箱(低音炮),天逸TY-D02N卫星箱的内部结构则显得简洁多了,单元方面,TY-D02N使用了两颗1寸丝膜球顶高音单元和两颗4寸中音单元,中音喇叭的分量很重,内部的纸盆做工也十分精密,为良好的声音打下了坚实的基础。此外,卫星箱内部同样可以看到很厚的吸音棉,内部的独立功放电路也清晰可见。再加上2x25W/8Ω的中、高音频强劲功率输出,为音箱的中高频声音表现提供了更强大的支持。

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

卫星箱拆解

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

卫星箱拆解

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

4寸中音单元

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

4寸中音单元

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

1寸丝膜球顶高音单元

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

1寸丝膜球顶高音单元

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

卫星箱内部厚实的吸音棉

这款音箱是如何实现强大的三分频的?天逸TY-D02N多媒体2.1音箱拆解

卫星箱内部的功放电路

总结:

本次的拆解就到这里,通过整个拆解过程我们可以发现,天逸TY-D02N音箱拥有着出色的用料和强大的电源电路、功放电路和芯片组支持,为良好的声音打下了坚实的基础,并且在内部材质和单元配置方面上称得上豪华,这些都是保证天逸TY-D02N音箱拥有好声音的重要保障。现在国内专注于做民用HiFi产品的厂商已经不多,我们也有理由更加期待天逸在今后为我们带来更加强大和高性价比的HiFi产品,满足大众消费者对于好声音的追求。
