无源电子分频器和有源电子分频器的区别

周碧俊 发表于 2018-08-10 15:45:37

电子分频器根据是否采用放大器件分为无源型与有源型。其中无源型由阻容件构成,其结构简单并且无其他附加失真,从综合指标来看是音响电子分频器中的佼佼者。

无源分频器介绍

无源分频器按阶数分-阶、二阶、三阶、四阶等几种。

阶数越高,分频斜率越高,分频越干净。但阶数越高,相位失真越大,容易让人感觉声音“怪”。设计分频器,如果单元特性较好,尽量使用低阶分频器。

在专业扩声产品上一般常用的为二阶或三阶分频器。

根据音箱的单元配置情况,无源分频器一般分二分频和三分频两种。

一阶二分频器

电容量和电感量的计算电容量C=1000000(2T *f*Z)单位:微法(μ F)

电感量L= (Z*1000) /(2π *f)单位:亳亨(mH)

其中f为分频频率值,为单元阻抗值, π为圆周率数值3.14。

如单元阻抗80,分频频率2000Hz,分频电容电容量计算:

C=1000000/ (2*3. 14*2000*8 )

=10μ F

电感量计算

L= (8*1000) / (2*3. 14*2000)

=0.64mH

无源电子分频器和有源电子分频器的区别

一阶分频电容电感量

无源电子分频器和有源电子分频器的区别

二阶二分频器

电容及电感量计算

C=Q* 100000(27*f*Z)L=Z* 1000/(2n*Q*f)Q值在0.5-1.0之间选择其中: ButterWorth Q=0.707

Bessel Q=0.6Linky-Raily Q=0.5

采用ButterWorth, Q值较高,可以降低使用电容和电感的容量和电感量,降低成本。

无源电子分频器和有源电子分频器的区别

二阶分频电容电感量

无源电子分频器和有源电子分频器的区别

有源分频器相关

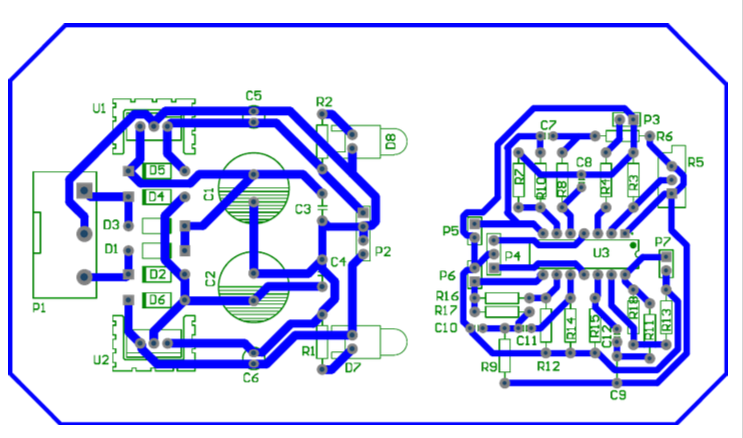

无源电子分频器和有源电子分频器的区别

无源电子分频器和有源电子分频器的区别
