SYSCLK时钟源三个来源：HSI RC、HSE OSC、PLL

1、  SYSCLK时钟源有三个来源：HSI RC、HSE OSC、PLL

2、  MCO[2：0]可以提供4源不同的时钟同步信号,PA8

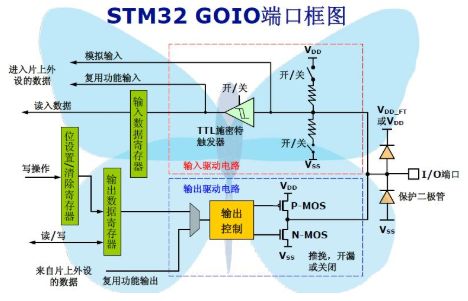

3、  GPIO口貌似有两个反向串联的二极管用作钳位二极管。

4、  ICode总线，DCode总线、系统总线、DMA总线、总线矩阵、AHB/APB桥

5、在使用一个外设之前，必须设置寄存器RCC_AHBENR来打开该外设的时钟

6、 STM32复位有三种：系统复位、上电复位、备份区域复位。其中系统复位除了RCC_CSR中的复位标志和BKP中的数值不复位之外，其他的所有寄存器全部复位。

触发方式例如外部复位、看门狗复位、软件复位等；电源复位由于外部电源的上电/掉电复位或者待机模式返回。

复位除了BKP中的寄存器值不动，其他全部复位；备份区域复位的触发源为软件复位或者VDD和VBAT全部掉电时。

7、 （NestedVectored Interrupt Controller）NVIC嵌套向量中断控制器，分为两种：抢先式优先级（可嵌套）和中断优先级（副优先级，不能嵌套）。

两种优先级由4位二进制位决定。分配下来有十六种情况：

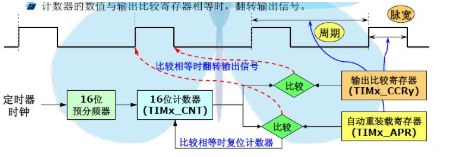

8、自动装载寄存器和影子寄存器：前者相当于51当中的溢出设定数值。而影子寄存器顾名思义是影子，就是寄存器的另一分copy。

实际起作用的是影子寄存器，而程序员操纵的则是自动装载寄存器。如果APPE位使能，表明自动装载寄存器的值在下一次更新事件发生后才写入新值。

否则，写入自动装载寄存器的值会被立即更新到影子寄存器。

9、

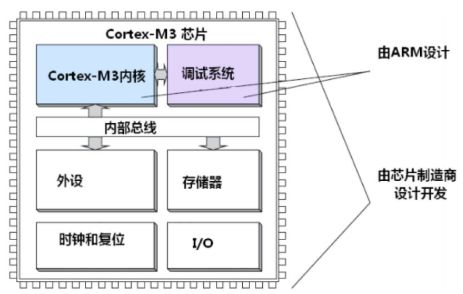

10、ARM公司只生产内核标准，不生产芯片。ST、TI这样的公司从ARM公司那里购买内核，然后外加自己的总线结构、外设、存储器、始终和复位、I/O后就组成了自己的芯片。

11、电容触摸屏原理：通过充放电的曲线不同来检测是否被按下。 实际的实验过程中，TPAD可以用一块覆铜区域来替代，通过电容的充放电常数来确定是否按下。

12、OLED，即有机发光二极管，又称为有机电激光显示。下图为OLED的GRAM与屏幕的对应表

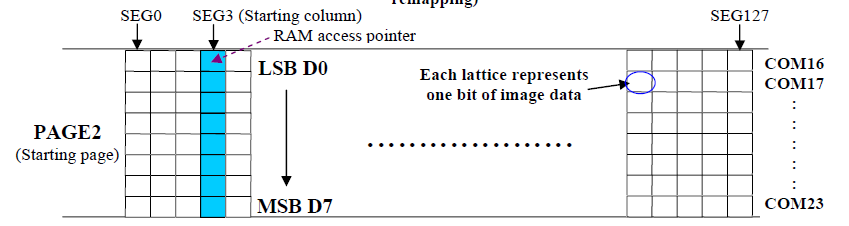

PAGE2单独列出来：

13、USART可以操纵SPI设备。不过最大频率只有4.5MHz

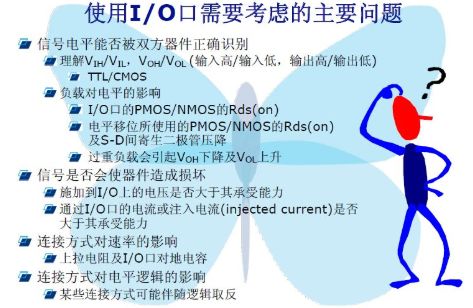

14、使用I/O口时应该注意的问题

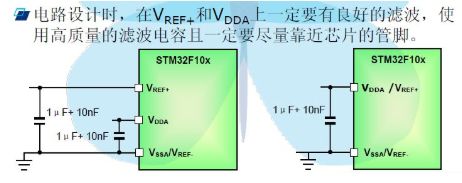

15、ADC的Vref+和Vdda与VSS，Vref-一定要加高质量的滤波电容，切靠近单片机。
