  正弦波发生电路

  正弦波发生电路能产生正弦波输出,它是在放大电路的基础上加上正反馈而形成的,它是各类波形发生器和信号源的核心电路。正弦波发生电路也称为正弦波振荡电路或正弦波振荡器。

    正弦波发生电路原理

  产生正弦波的条件

  产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。只不过负反馈放大电路中是由于信号频率达到了通频带的两端,产生了足够的附加相移,从而使负反馈变成了正反馈。在振荡电路中加的就是正反馈,振荡建立后只是一种频率的信号,无所谓附加相移。

    正弦波发生电路原理

  比较图1(a)和(b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。

    正弦波发生电路原理

  正弦波发生电路组成

  正弦波发生电路由放大电路、正反馈网络、选频网络以及稳幅电路组成。

  为了产生正弦波,必须在放大电路里加入正反馈,因此放大电路和正反馈网络是振荡电路的最主要部分。但是,这样两部分构成的振荡器一般得不到正弦波,这是由于很难控制正反馈量。如果正反馈量大,则增幅,输出幅度越来越大,最后由三极管的非线性限幅,这必然产生非线性失真。反之,如果正反馈量不足,则减幅,可能停振,为此振荡电路要有一个稳幅电路。为了获得单一频率的正弦波输出,应该有选频网络,选频网络往往和正反馈网络或放大电路合而为一。选频网络由R、C和L、C等电抗性元件组成。正弦波振荡器的名称般由选频网络来命名。

  正弦波发生电路及工作原理

  图示为RC桥式正弦波振荡器。其中RC串、并联电路构成正反馈支路,同时兼作选频网络,R3、R、Rs 及二极管等元件构成负反馈和稳幅环节。调节电位器Rw, 可以改变负反馈深度, 以满足振荡的振幅条件和改善波形。利用两个反向并联二极管D2、D2正向电阻的非线性特性来实现稳幅。D、D2采用硅管 (温度稳定性好),且要求特性匹配,才能保证输出波形正、负半周对称。Rs 的接入是为了削弱二极管非线性的影响,以改善波形失真。电路的振荡频率:F=2πRC分之一。

  起振的幅值条件。

  调整反馈电阻Rs,使电路起振,且波形失真最小。如不能起振,

  则说明负反馈太强,应适当加大R。如波形失真严重,则应适当减小R。改变选频网络的参数C或R,即可调节振荡频率。

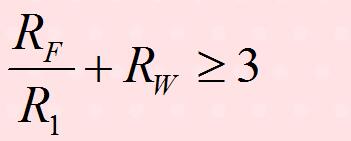

  起振的幅值条件
