一次设备和二次设备的区别

工程师谭军 发表于 2018-10-10 15:52:51

  本文主要是关于一次设备和二次设备的相关介绍,并着重对一次设备和二次设备区别进行了进行了详尽的阐述。

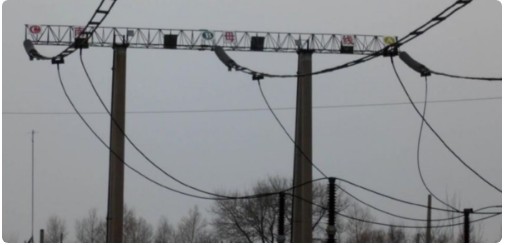

  一次设备

  直接用于生产和使用电能,比控制回路(二次设备)电压高的电气设备称为一次设备。

  主要组成:

  主要组成有:发电机(电动机)、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。由一次设备相互连接,构成发电、输电、配电或直接用于生产的电气主回路称为一次回路或一次接线系统。

  主要设备功能

  1、 生产和转换电能的设备。如将机械能转换成电能的发电机、变换电压、

  传输电能的变压器,将电能变成机械能的电动机等。

  2、接通和断开电路的开关设备。如高低压断路器、负荷开关、熔断器、隔离开 关、接触器、磁力启动器等。

  3、保护电气。如限制短路电流的电抗器、防御过电压的避雷器等

  4、载流导体。如传输电能的软、硬导体及电缆等。

  5、接地装置。

  6、其他设备。

  相关

  “一次”在电力生产上主要指的是“主路”,“二次”主要是用来控制“一次”的。用“一次”来修饰设备,主要是为了体现设备属于主路或设备的电压等级比二次设备的电压等级高。

  二次设备

  电力二次设备是对电力系统内一次设备进行监察,测量,控制,保护,调节的辅助设备。 [1] 即不直接和电能产生联系的设备。

  内部设备

  1、测量表计,如电压表、电流表、功率表、电能表用于测量电路中的电气参数。

  2、绝缘监察装置。

  3、控制和信号装置。

  4、继电保护及自动装置,如继电器、自动装置等,用于监视一次系统的运行状况,迅速反应异常和事故,然后作用于断路器,进行保护控制。

  5、直流电源设备,如蓄电池组、直流发电机、硅整流装置等,供给控制保护用的直流电源及用直流负荷和事故照明用电等。

  6、高频阻波器。

  7、备自投装置等等。

  电力系统

  电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置转化成电能,再经输电、变电和配电将电能供应到各用户。为实现这一功能,电力系统在各个环节和不同层次还具有相应的信息与控制系统,对电能的生产过程进行测量、调节、控制、保护、通信和调度,以保证用户获得安全、优质的电能。电力系统的主体结构有电源(水电站、火电厂、核电站等发电厂),变电所(升压变电所、负荷中心变电所等),输电、配电线路和负荷中心。各电源点还互相联接以实现不同地区之间的电能交换和调节,从而提高供电的安全性和经济性。输电线路与变电所构成的网络通常称电力网络。电力系统的信息与控制系统由各种检测设备、通信设备、安全保护装置、自动控制装置以及监控自动化、调度自动化系统组成。电力系统的结构应保证在先进的技术装备和高经济效益的基础上,实现电能生产与消费的合理协调。

  系统构成

  电力系统的主体结构有电源、电力网络和负荷中心。电源指各类发电厂、站,

  它将一次能源转换成电能;电力网络由电源的升压变电所、输电线路、负荷中心变电所、配电线路等构成。它的功能是将电源发出的电能升压到一定等级后输送到负荷中心变电所,再降压至一定等级后,经配电线路与用户连接。电力系统中网络结点千百个交织密布,有功潮流、无功潮流、高次谐波、负序电流等以光速在全系统范围传播。它既能输送大量电能,创造巨大财富,也能在瞬间造成重大的灾难性事故。为保证系统安全、稳定、经济地运行,必须在不同层次上依不同要求配置各类自动控制装置与通信系统,组成信息与控制子系统。它成为实现电力系统信息传递的神经网络,使电力系统具有可观测性与可控性,从而保证电能生产与消费过程的正常进行以及事故状态下的紧急处理。

  系统的运行指组成系统的所有环节都处于执行其功能的状态。系统运行中,由于电力负荷的随机变化以及外界的各种干扰(如雷击等)会影响电力系统的稳定,导致系统电压与频率的波动,从而影响系统电能的质量,严重时会造成电压崩溃或频率崩溃。系统运行分为正常运行状态与异常运行状态。其中,正常状态又分为安全状态和警戒状态;异常状态又分为紧急状态和恢复状态。电力系统运行包括了所有这些状态及其相互间的转移。各种运行状态之间的转移需通过不同控制手段来实现。

  电力系统在保证电能质量、实现安全可靠供电的前提下,还应实现经济运行,即努力调整负荷曲线,提高设备利用率,合理利用各种动力资源,降低燃料消耗、厂用电和电力网络的损耗,以取得最佳经济效益。

  根据电力系统中装机容量与用电负荷的大小,以及电源点与负荷中心的相对位置,电力系统常采用不同电压等级输电(如高压输电或超高压输电),以求得最佳的技术经济效益。根据电流的特征,电力系统的输电方式还分为交流输电和直流输电。交流输电应用最广。直流输电是将交流发电机发出的电能经过整流后采用直流电传输。

  由于自然资源分布与经济发展水平等条件限制,电源点与负荷中心多处于不同地区。由于电能目前还无法大量储存,输电过程本质上又是以光速进行,电能生产必须时刻保持与消费平衡。因此,电能的集中开发与分散使用,以及电能的连续供应与负荷的随机变化,就成为制约电力系统结构和运行的根本特点 。

  系统调度

  电力系统需要依靠统一的调度指挥系统以实现正常调整与经济运行,以及进行安全控制、预防和处理事故等。根据电力系统的规模,调度指挥系统多是分层次建立,既分工负责,又统一指挥、协调,并采用各种自动化装置,建立自动化调度系统。

  电能生产、供应、使用是在瞬间完成的,并需保持平衡。因此,它需要有一个统一的调度指挥

  系统调度

  系统调度

  系统。这一系统实行分级调度、分层控制。

  其主要工作有:

  ①预测用电负荷;

  ②分派发电任务,确定运行方式,安排运行计划;

  ③对全系统进行安全监测和安全分析;

  ④指挥操作,处理事故。完成上述工作的主要工具是计算机。

  一次设备和二次设备的区别

  一次设备通常包含以下五类:

  (1)、能量转换设备(如发电机、变压器、电动机等)

  (2)、开关设备(断路器、熔断器、负荷开关、隔离开关等)

  (3)、载流导体(母线、绝缘子和电缆等)

  (4)、互感器(电压、电流等互感器)

  (5)、电抗器和避雷器(电抗器主要用于限制电路中的短路电流;避雷器则用于限制电气设备的过电压)

  一次设备和二次设备的区别

  电气二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆、仪表、信号设备、自动装置等。

  电气二次设备主要包括:

  (1) 仪表

  (2) 控制和信号元件

  (3) 继电保护装置

  (4) 操作、信号电源回路

  (5) 控制电缆及连接导线

  (6) 发出音响的信号元件

  (7) 接线端子排及熔断器等

  结语

  关于一次设备和二次设备的相关介绍就到这了,如有不足之处欢迎指正。
