华为荣耀3C拆解详情:

华为荣耀3C拆机过程高清图集

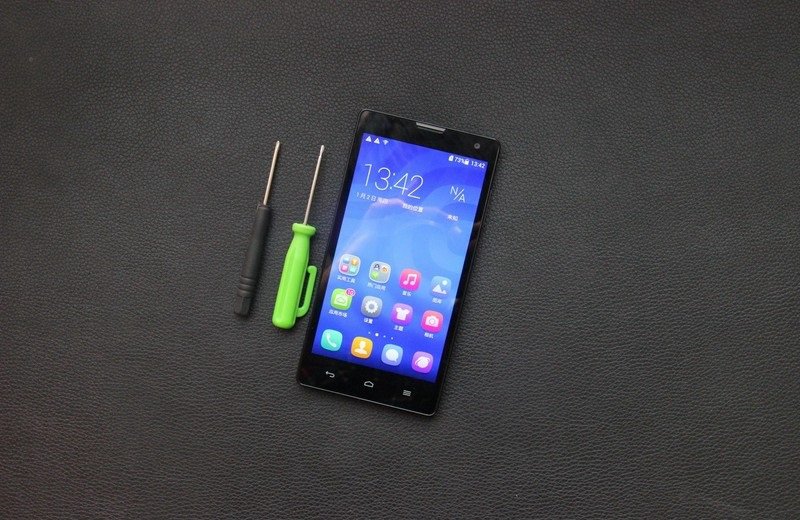

红米手机劲敌,华为荣耀3C拆机图解》。拆机主要用到的工具是螺丝刀

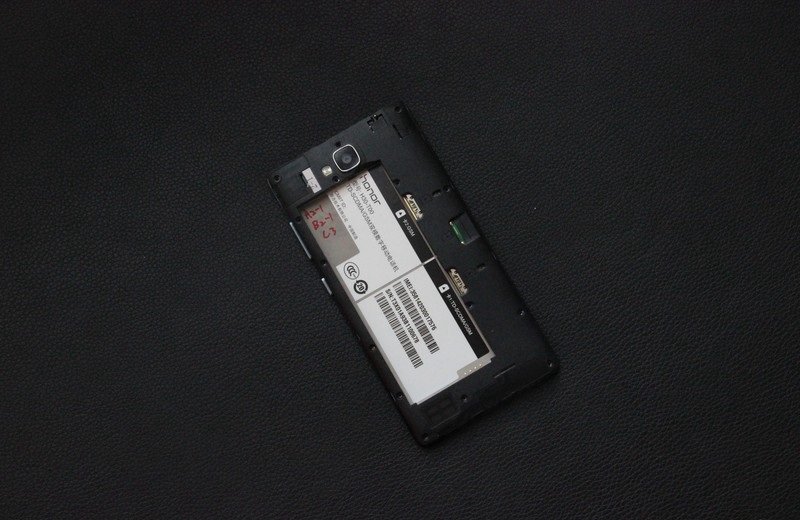

华为荣耀3C采用可拆卸后盖设计,拆机第一步就是打开后盖

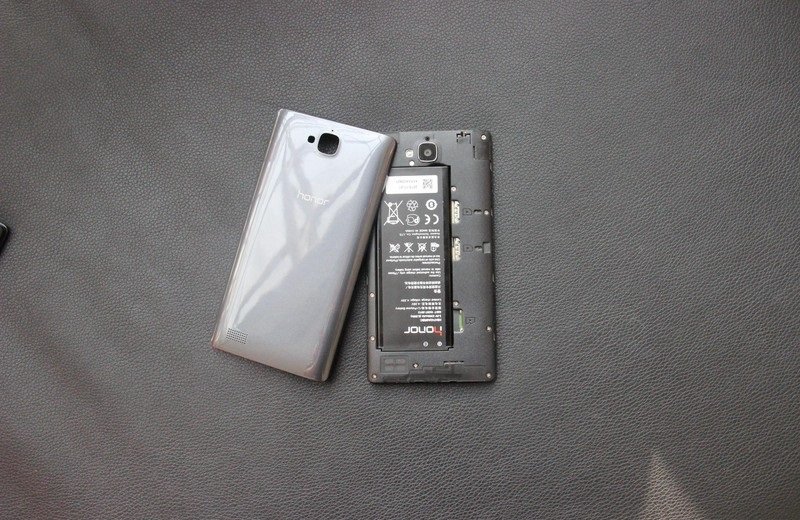

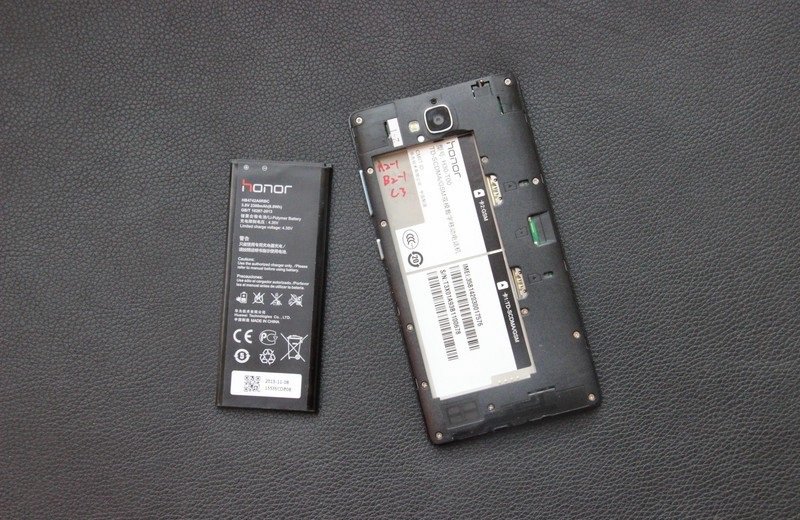

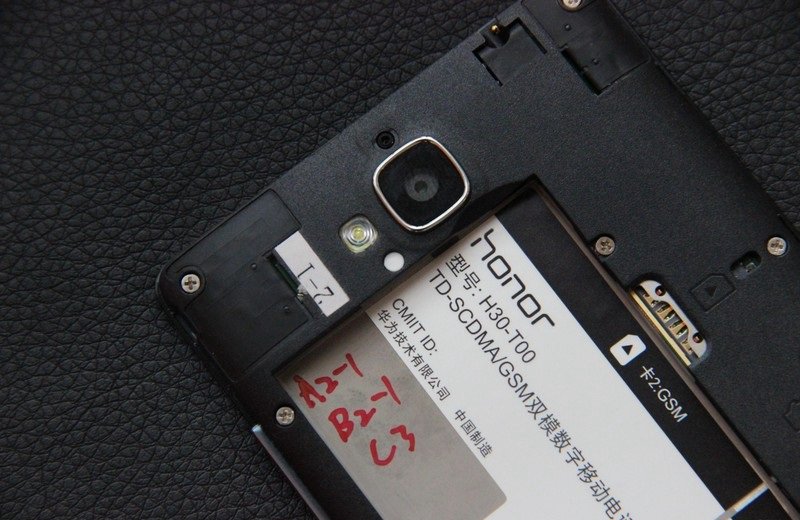

华为荣耀3C采用可拆卸电池设计,拆机第二步就是将电池取出

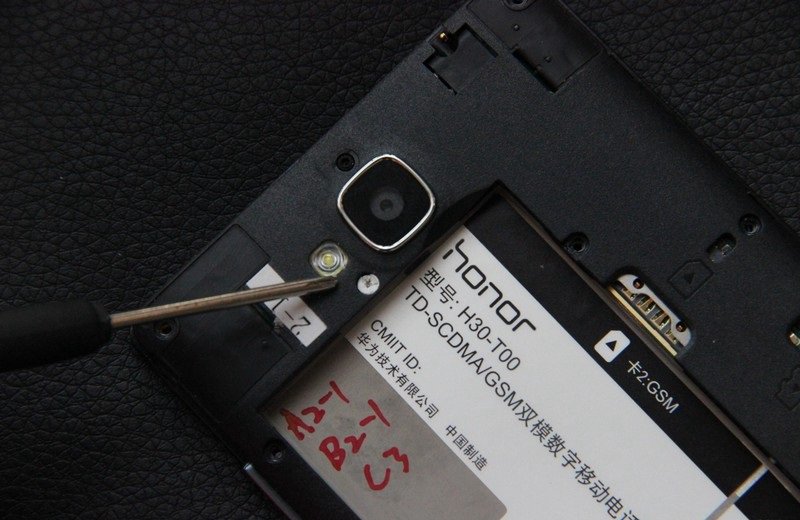

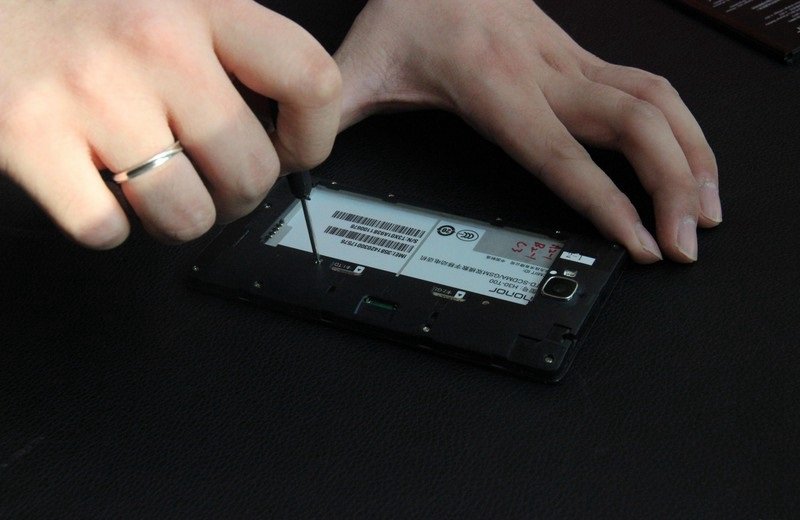

拆机第三步就是拆机内部固定螺丝

华为荣耀3C内部螺丝拆解图赏

华为荣耀3C内部螺丝拆解细节图片

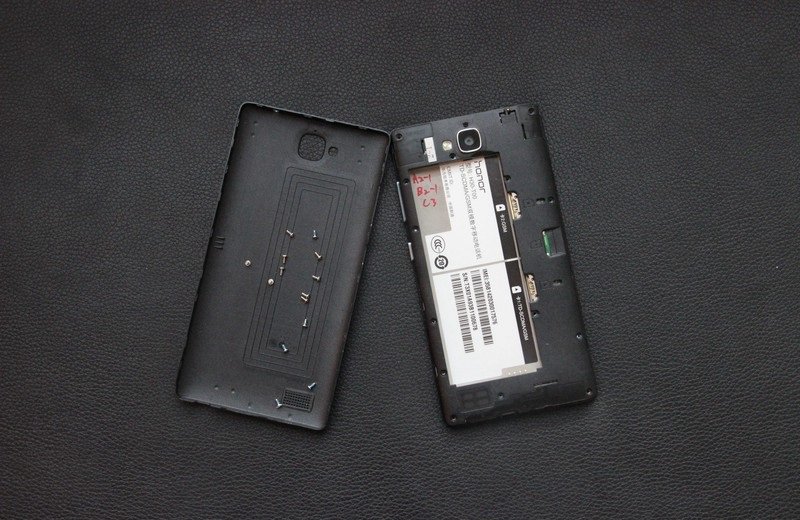

图为将华为荣耀3C内部所有螺丝都拆解后的效果

华为荣耀3C内部总共有14壳螺丝,从中可以看出,内部固定还是比较好的

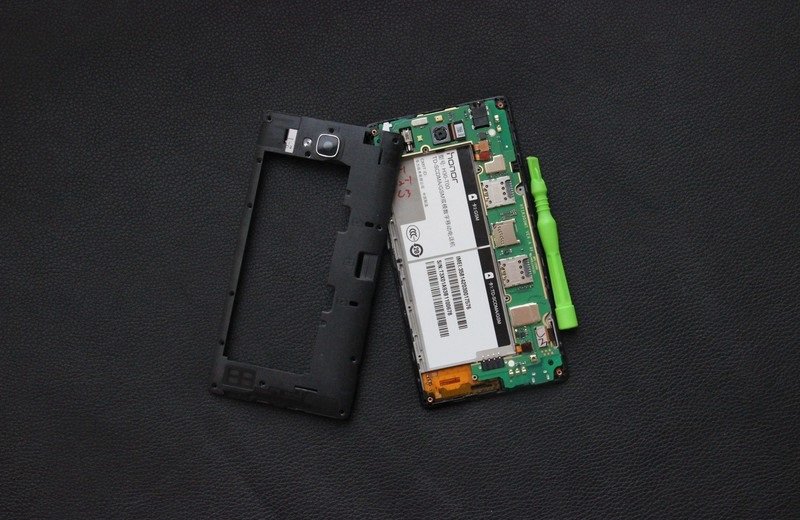

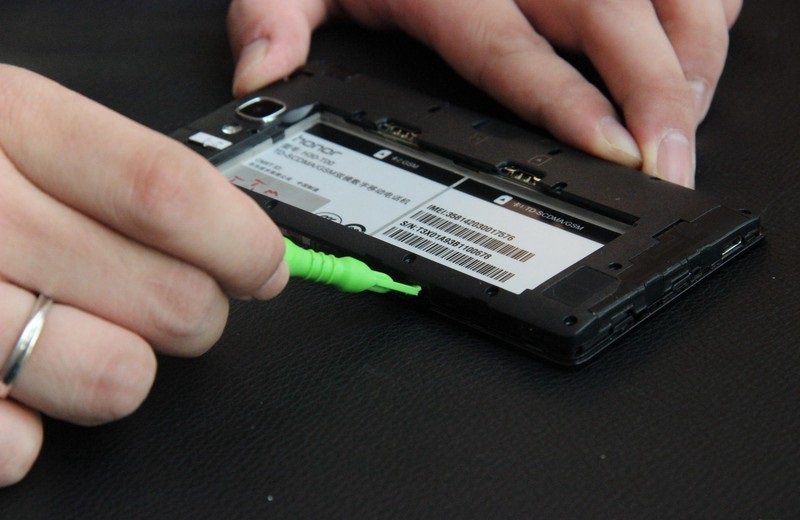

拆掉所有固定螺丝后,我们需要借助金属薄片,将中框拆除下拉

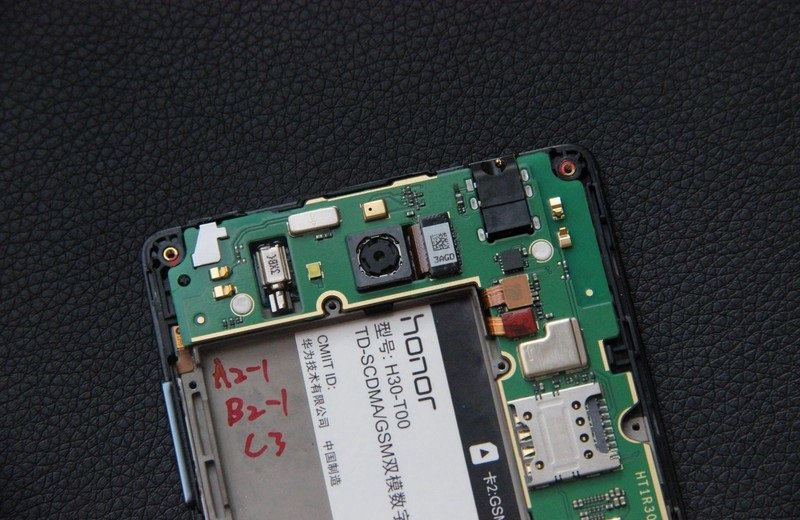

拆除中框后,我们就可以看到华为荣耀3C内部主板了,荣耀3C采用了L型主板

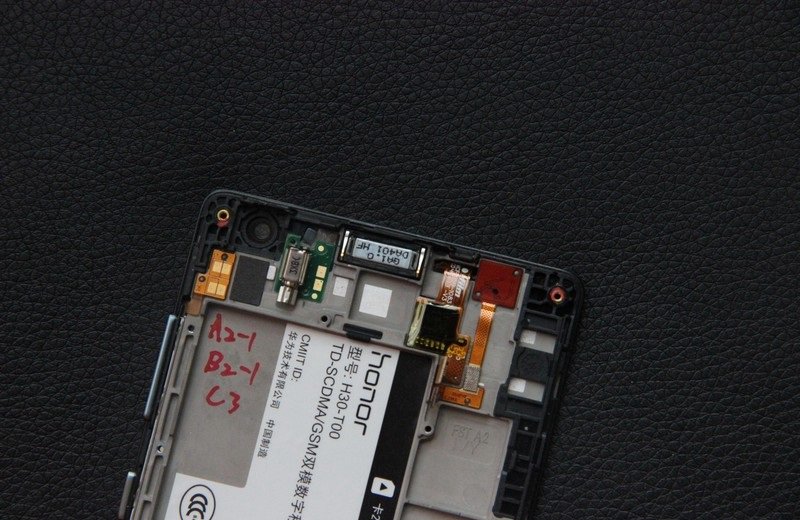

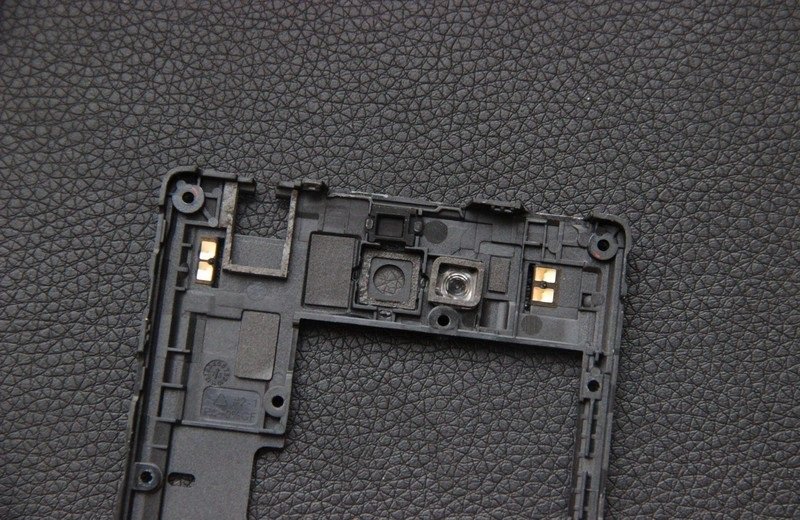

图为华为荣耀3C中框上部特写

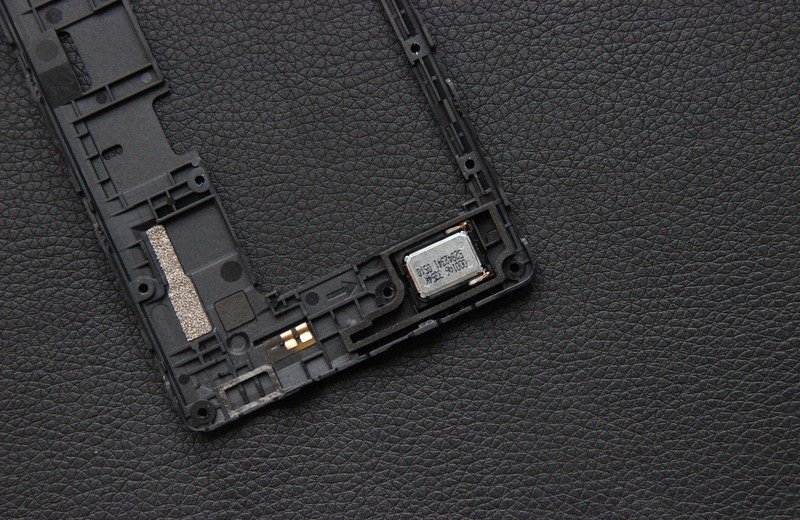

图为华为荣耀3C中框底部细节特写

图为图为华为荣耀3C主板核心部分

图为华为荣耀3C内部一览

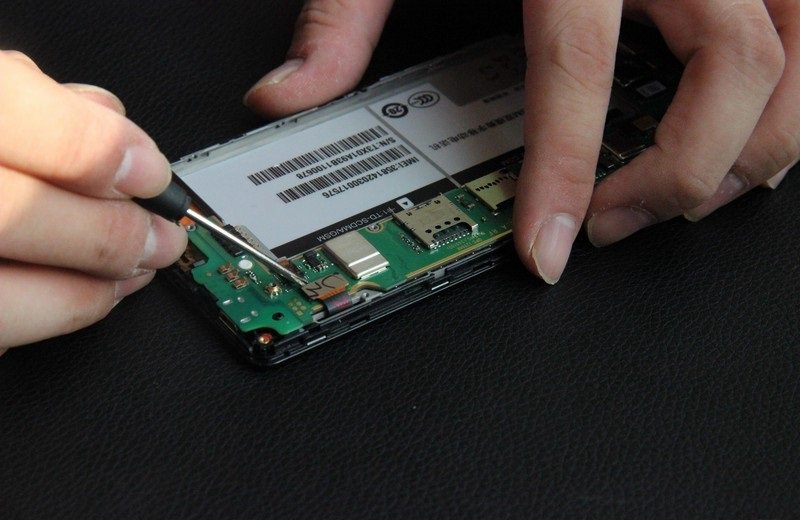

图为华为荣耀3C内部主板拆机,首先需要断开主板上的一些排线

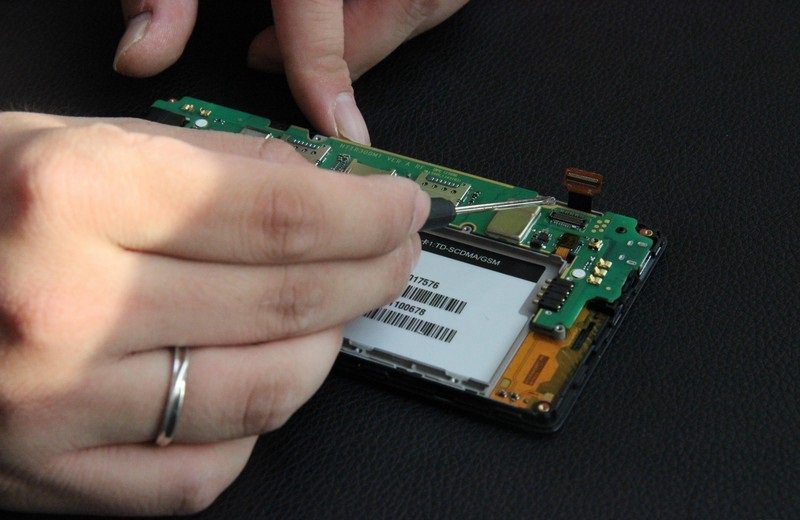

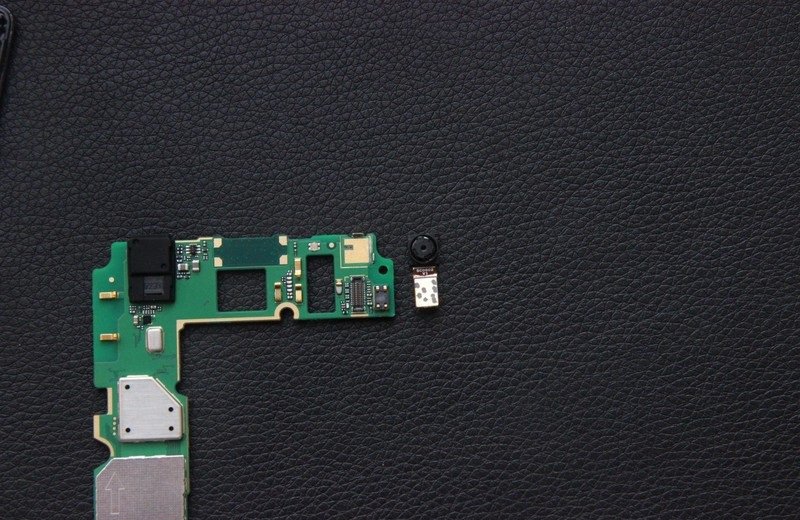

图为华为荣耀3C主板拆解过程

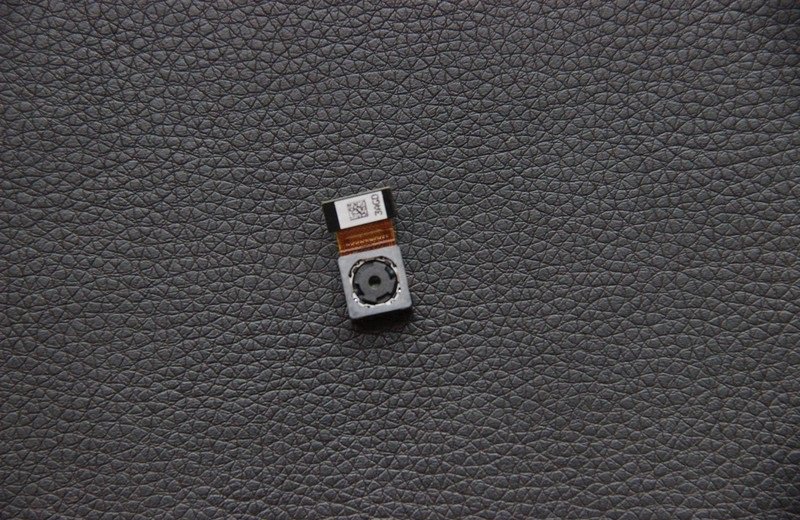

图为拆解下来的荣耀3C后置800万像素摄像头特写

图为拆解下来的500万像素前置摄像头特写

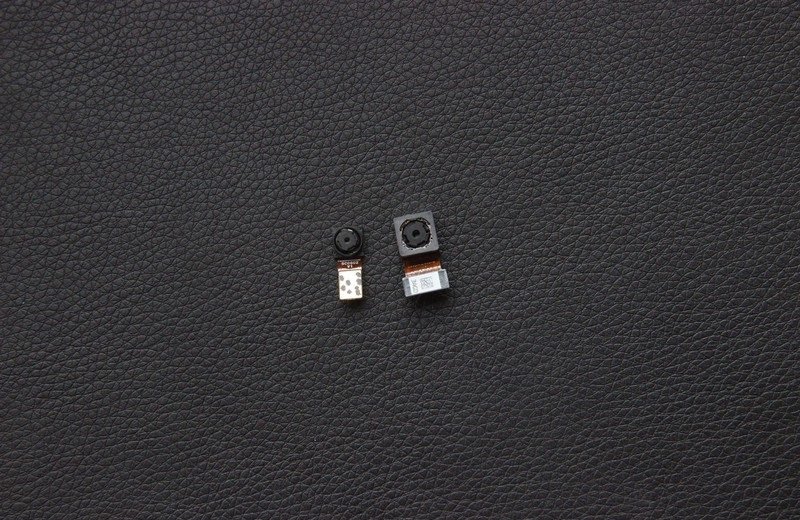

图为拆解下来的前后置摄像头图片

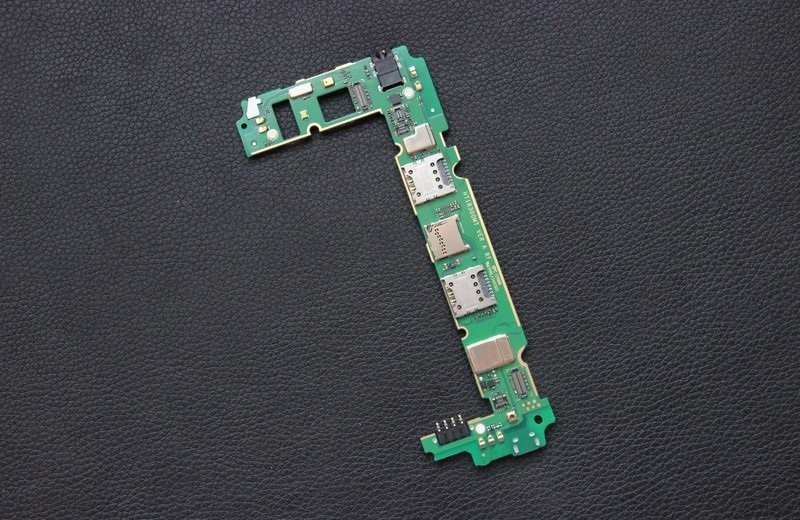

图为拆解下来的荣耀3C主板特写

图为华为荣耀3C屏幕控制芯片特写

图为华为荣耀3C内部主板背面特写,背面拥有双SIM卡槽,SD存储卡扩展卡槽等

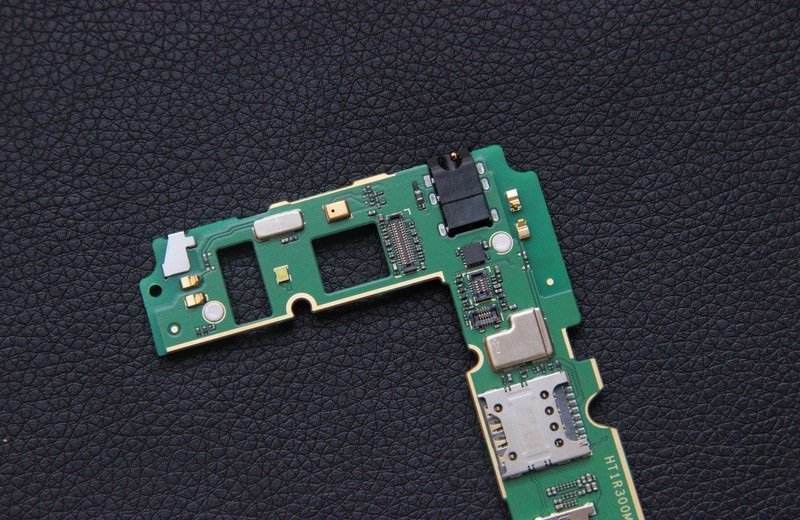

华为荣耀3C主板背面顶部拥有3.5mm耳机插孔

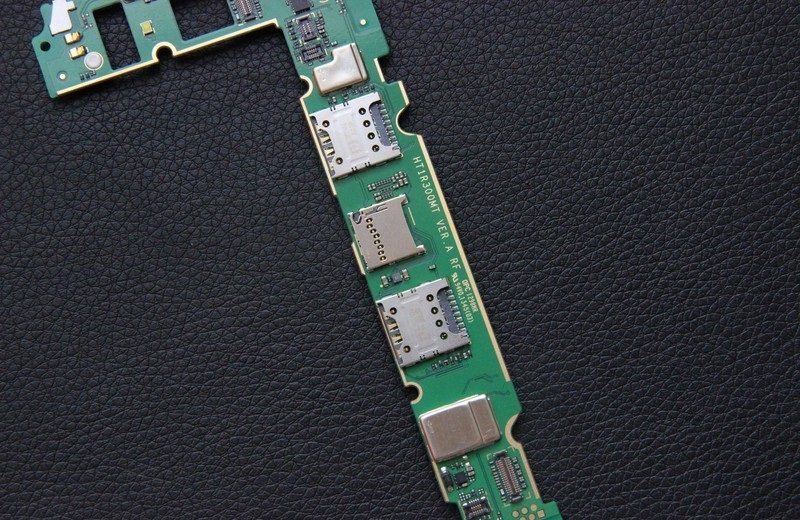

图为荣耀3C主板背面双SIM卡槽与扩展存储卡槽放大特写

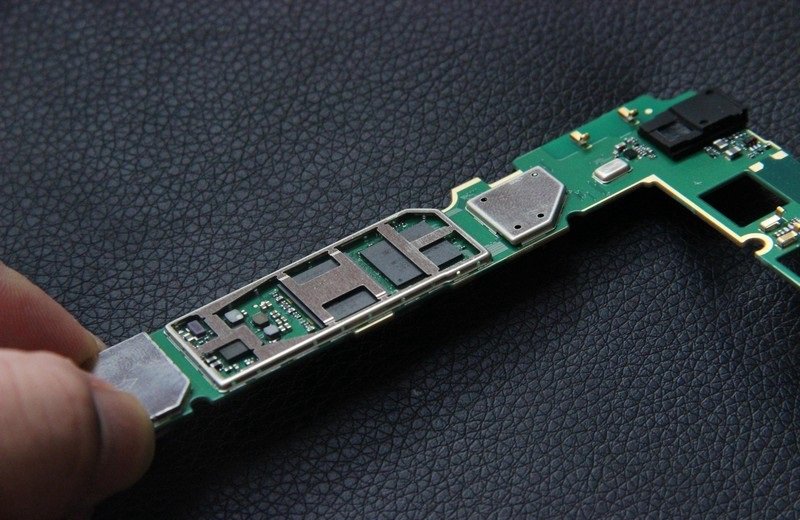

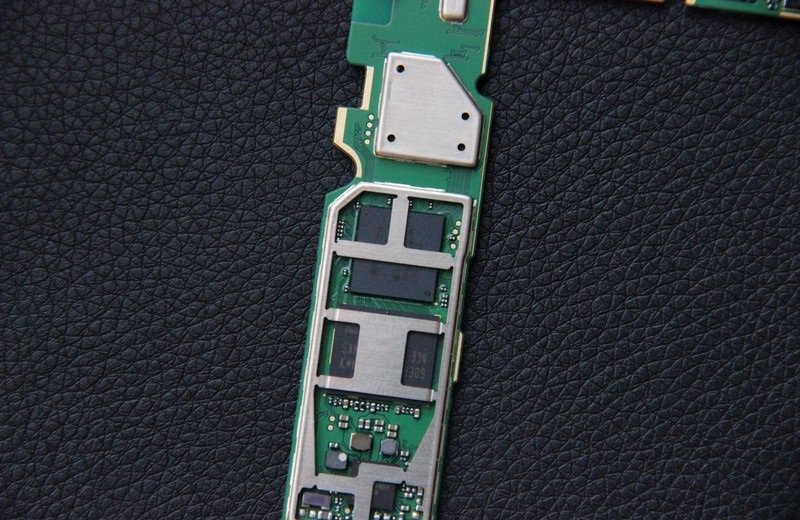

图为荣耀3C主板正面特写,拆卸屏蔽罩后,就可以看到内部芯片了

荣耀3C主板芯片主要包括联科发MTK6582四核处理器,内存与一些控制器等

图为华为荣耀3C主板正面图片一览

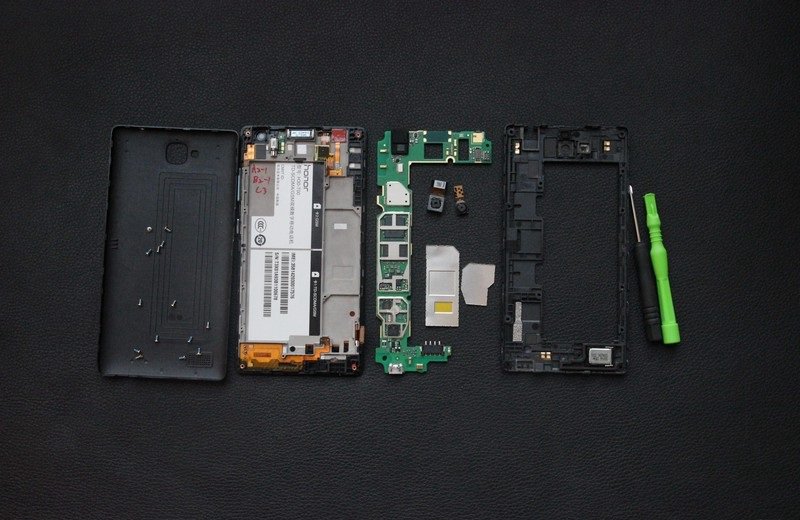

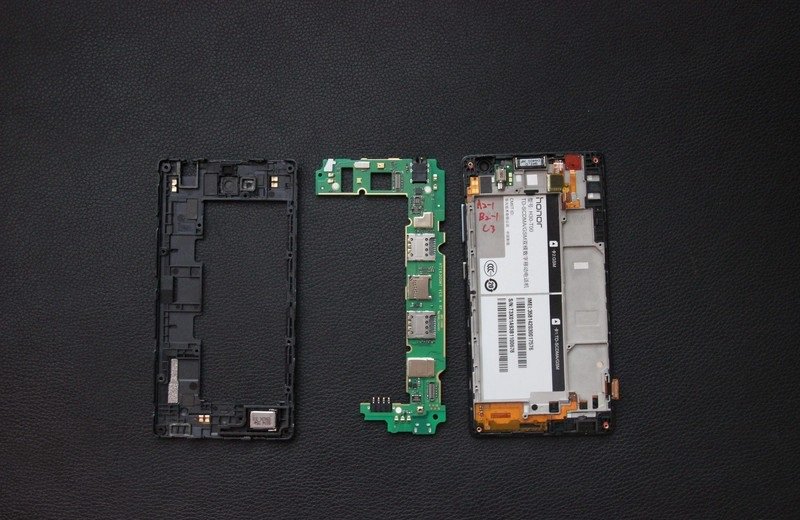

图为图为华为荣耀3C拆机全家福
