vivo Xplay3S拆机结论:

2K屏、指纹识别是神马?Vivo Xplay3S拆机图解

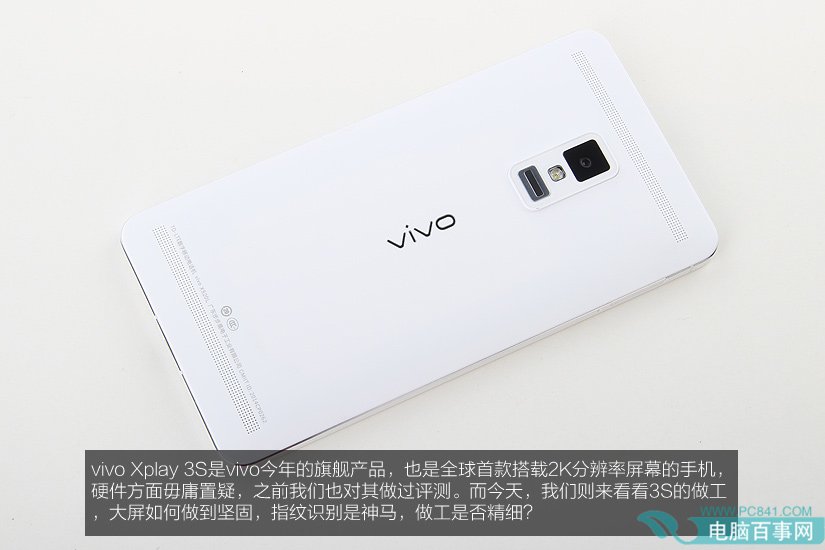

vivo Xplay 3S是今年前不久国产知名手机品牌“步步高”推出的一款旗舰手机,该机搭载了全球首款2K分辨率超清屏幕,另外还配备了国产首创的指纹识别,属于一款精品国产手机。那么这款vivo Xplay3S内部做工用料如何、指纹识别是神马?接下来我们通过本文的vivo Xplay3S拆机图解来详细了解一番吧。

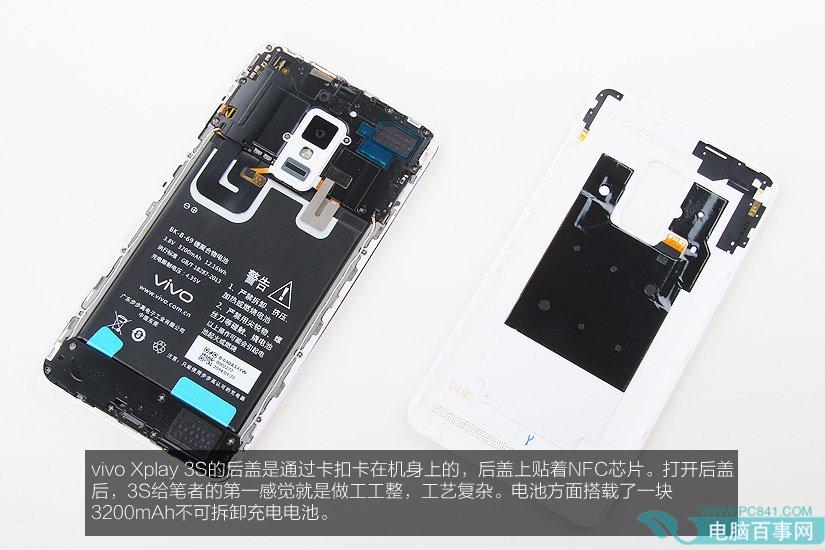

vivo Xplay3S后盖是通过卡扣卡在机身上的,也就是说,这款手机采用看可拆卸后盖,并且打开后盖后,可以看到其上贴有NFC芯片。打开后盖后,我们就可以看到 vivo Xplay3S内部结构了,从下图看,内部整体做工整齐、工艺复杂,内置了一块3200mAh不可拆卸充电电池。

vivo Xplay3S支持背部指纹识别,其指纹识别位于背后摄像头模块的下方,通过螺丝固定在摄像头保护罩的内部。

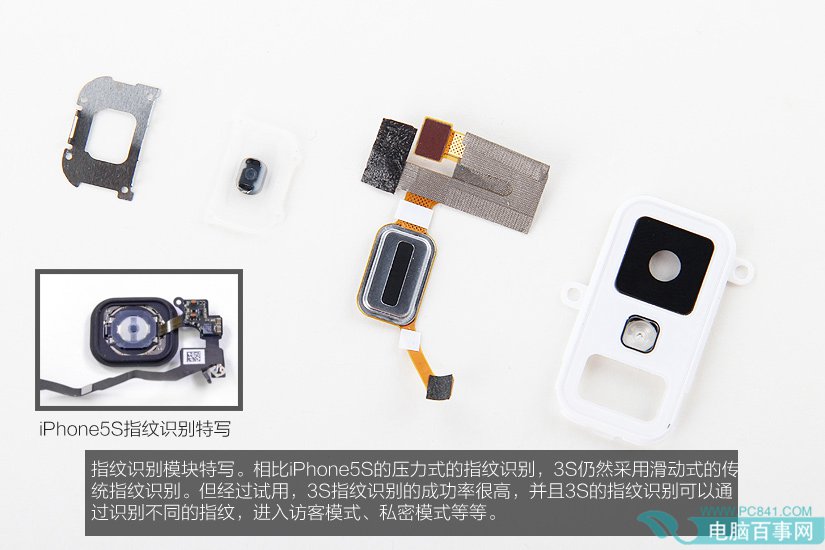

图为我们拆卸下来的 vivo Xplay3S指纹识别模块特色,相比苹果iPhone5s的压力式指纹识别, vivo Xplay3S仍然采用滑动式传统指纹识别,通过测试,我们可以看到 vivo Xplay3S指纹识别成功率也是比较高的,另外该机的指纹识别还支持访客与私密模式

vivo Xplay3S采用了顶部和底部双扬声器设计,这一点类似于HTC的BoomSound技术,只不过扬声器都放在了背面,双扬声器可以带来更好的音质效果,结合Vivo手机内置的专业HiFi芯片,可以带来出色的音质享受。

vivo Xplay3S机身底部面板也内置了扬声器,另外底部还有USB数据接口。

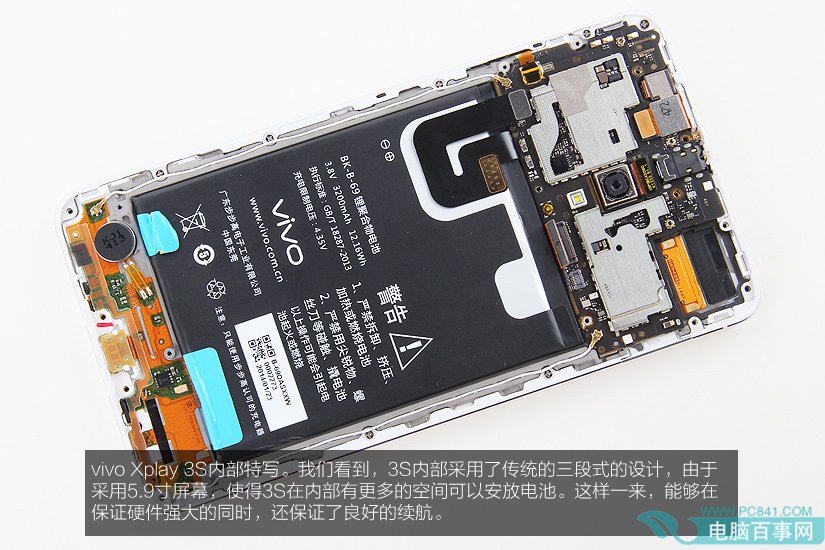

vivo Xplay3S内部采用了传统的三段式设计,由于采用了5.9英寸超大机身,也使得该机内部可以安放一大容量电池。如图可以看到,该机内置了3200mAh大容量电池

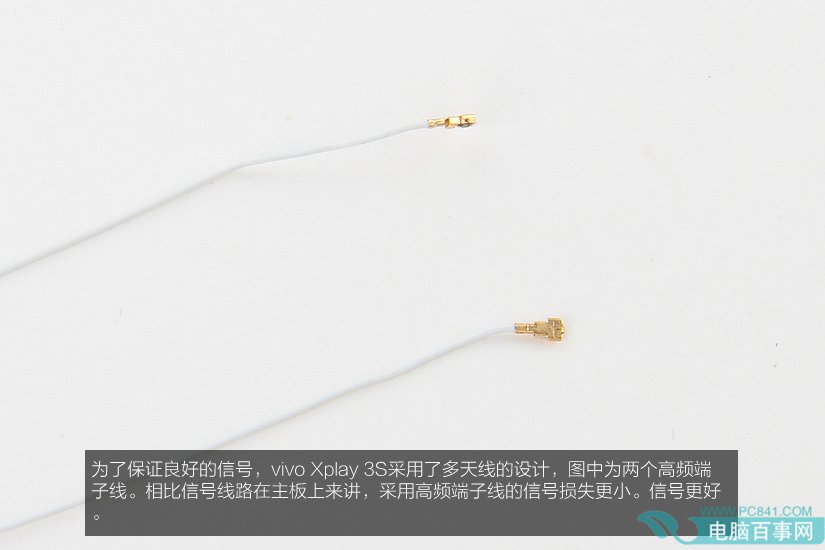

为了保证良好的信号, vivo Xplay3S内部采用了双天线设计,因此该机在信号方面也会有着出众表现。

vivo Xplay3S底部小主板上主要配备了震动模块和支持OTG功能的MicroUSB数据线接口。

vivo Xplay3S内部顶部配备了听筒扬声器、另外顶部吹起的位置上海专门配备了散热器,起到加强散热的作用,整体做工很到位。

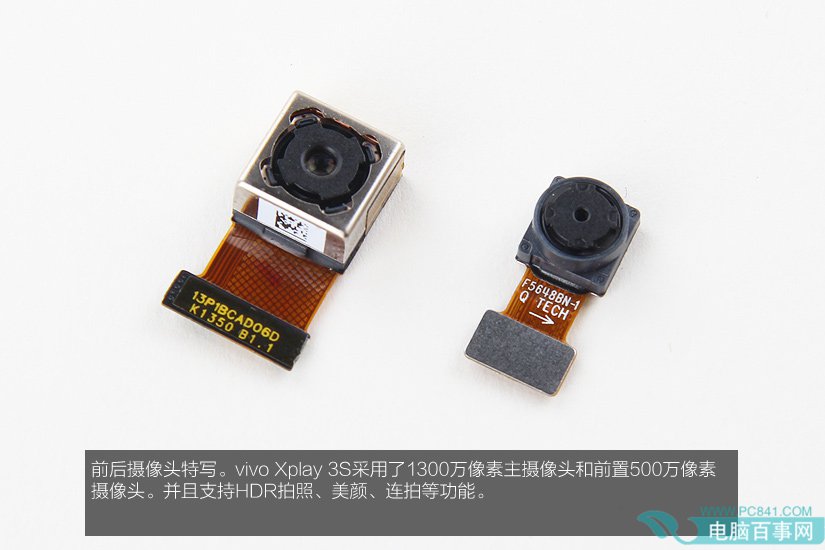

图为拆解下来的vivo Xplay3S前后置摄像头特写,摄像头拆卸比较简单,基本在内部可以轻松的取下。 vivo Xplay3S配备了前置500万/后置1300万像素摄像头,支持自拍美颜,整体拍照上达到了中偏上水平

接下来我们重点是看看主板上的芯片组,在拆完内部固定螺丝,取出电池和断开排线后,就可以取出主板了,在主板的屏蔽罩里面就是该机的各类核心芯片了,以下我们具体来看看。

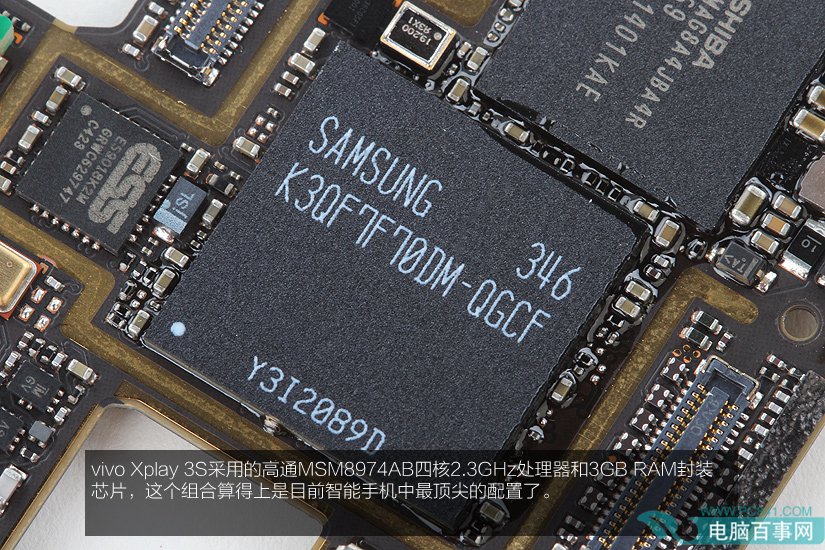

图为vivo Xplay3S搭载的高通MSM8974AN四核处理器,其主频为2.3GHZ,另外该处理器内部还封装了3GB RAM运行内存芯片,性能上在当前也是顶尖级高配了。

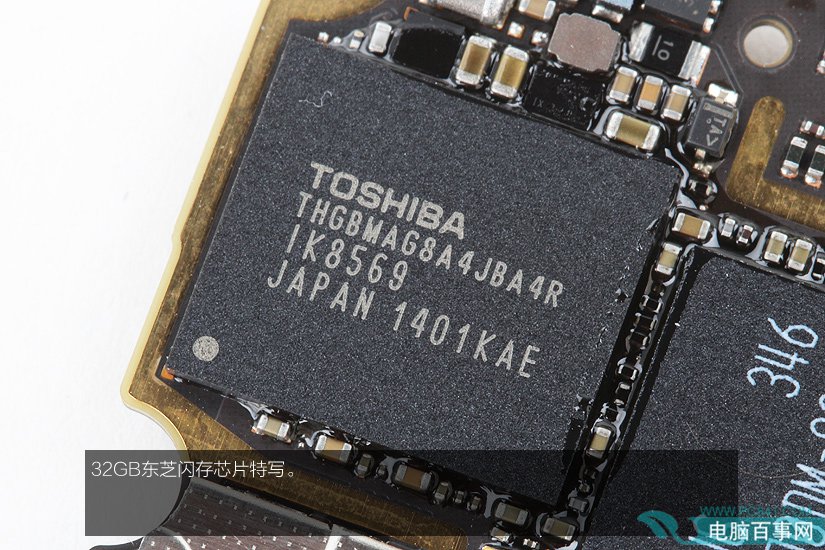

图为32G动作闪存芯片(ROM)特写;

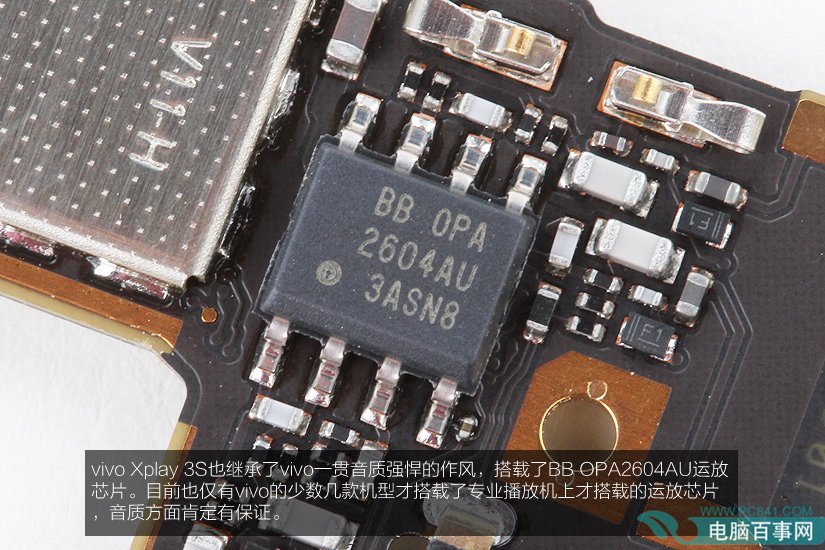

vivo Xplay3S集成了步步高Vivo系列手机一款音质强悍的作风,搭载了BB OPA2604AU运放芯片,属于专业音质级别。

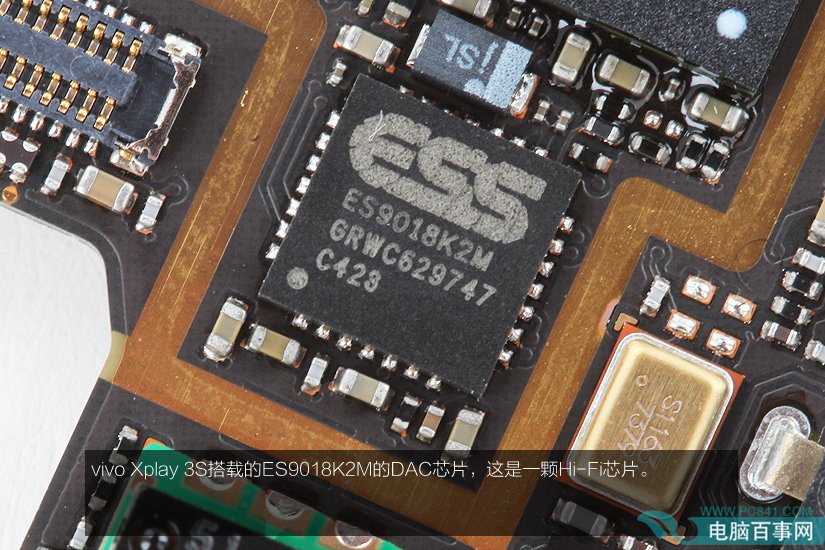

vivo Xplay3S搭载的ES9018K2M的DAC芯片,这是一颗Hifi音质芯片。

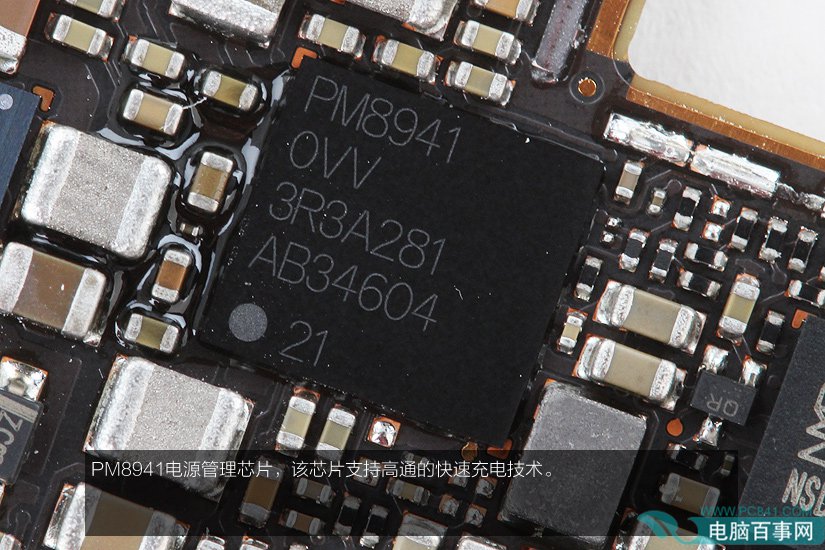

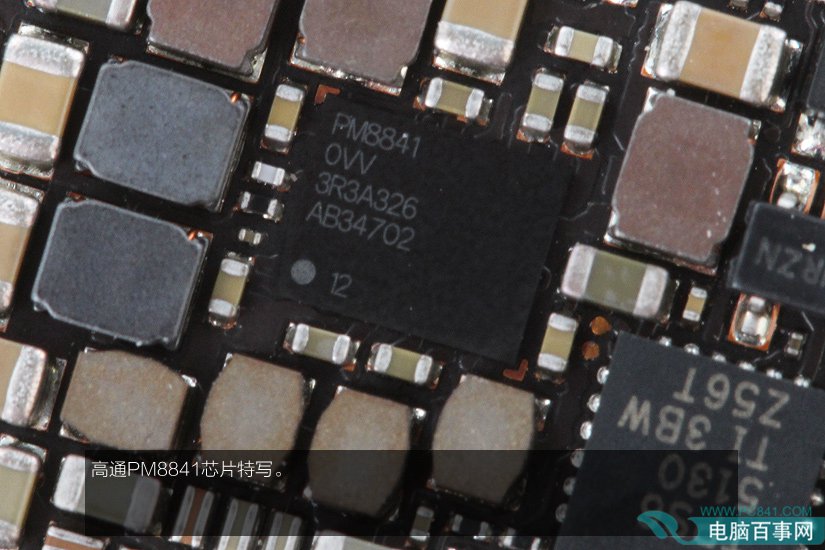

图为PM8941电源管理芯片,该芯片支持高通的快速充电技术。

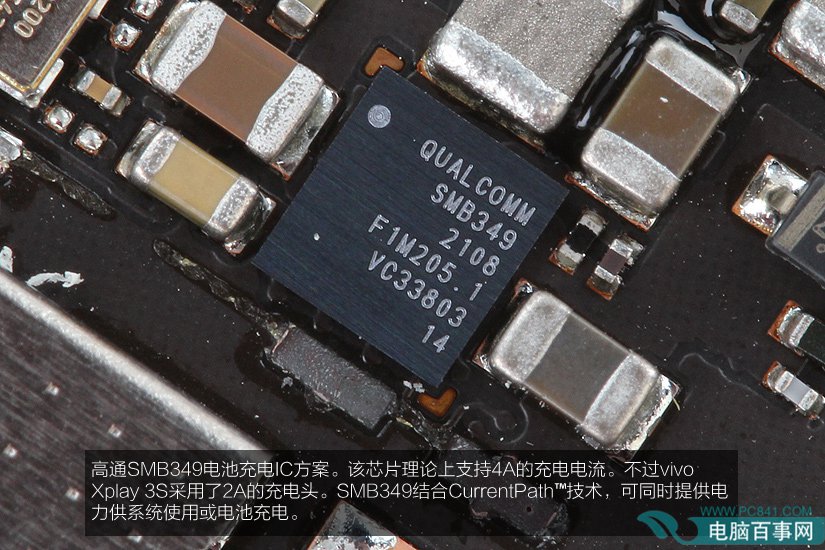

图为高通SMB349电池充电IP方案,该芯片理论上支持4A的充电电流,不过 vivo Xplay3S采用了2A大电流充电头,可以提供比较快速的充电。

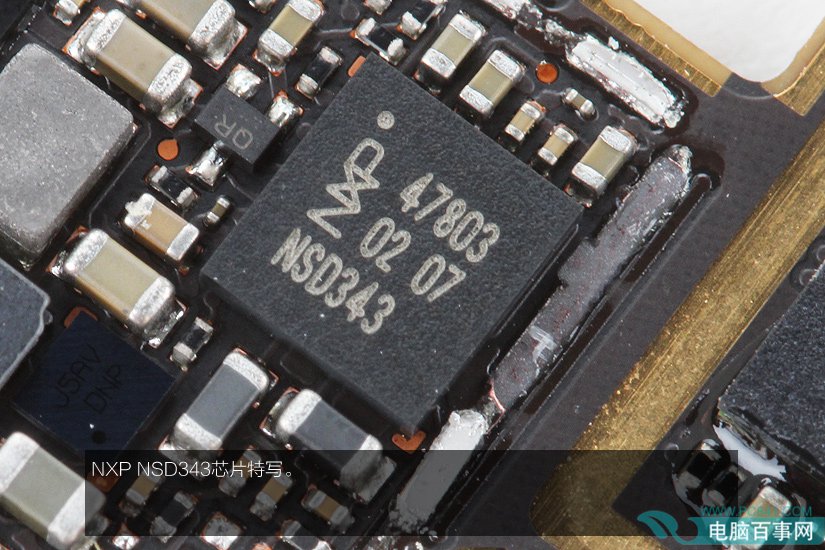

NXP NSD343芯片特写

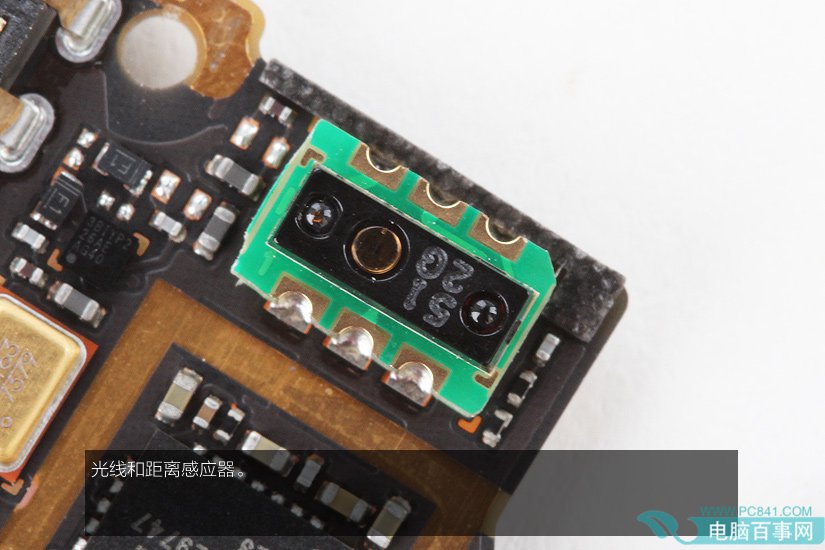

vivo Xplay3S内置的光线和距离感应器芯片特写

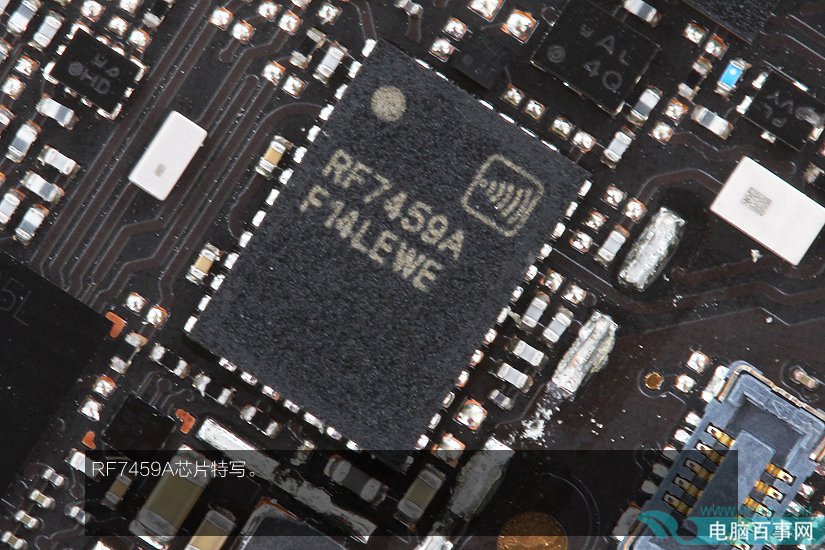

R7459A芯片特写

WTR1625L芯片特写,这是业界首款支持载波聚合的产品,并显著增加了可支持的频段数量。WTR1625L将支持所有蜂窝模式和2G、3G以及4G网络。

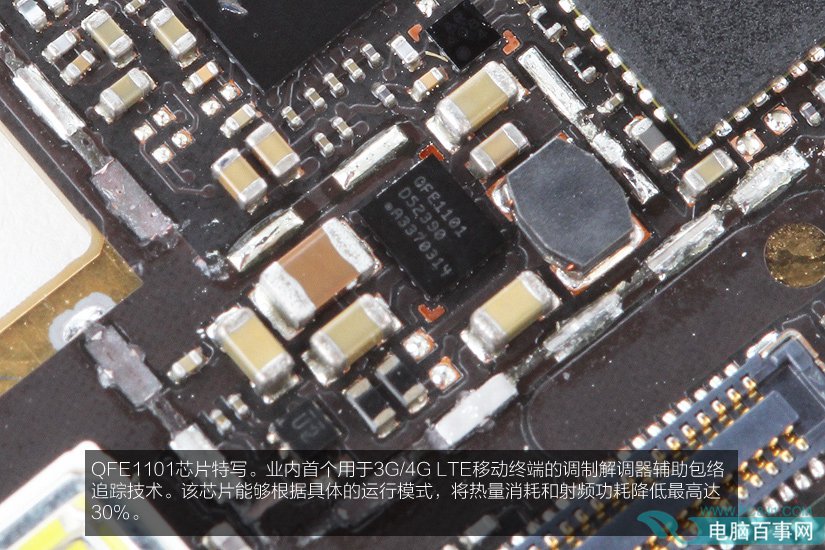

图为QFE1101芯片特写,也难首个用户3G/4G LET移动终端的调试解码器辅助包络追踪技术,该芯片能够根据具体的运行模式,将热量效果和射频功耗降低最高达到30%。

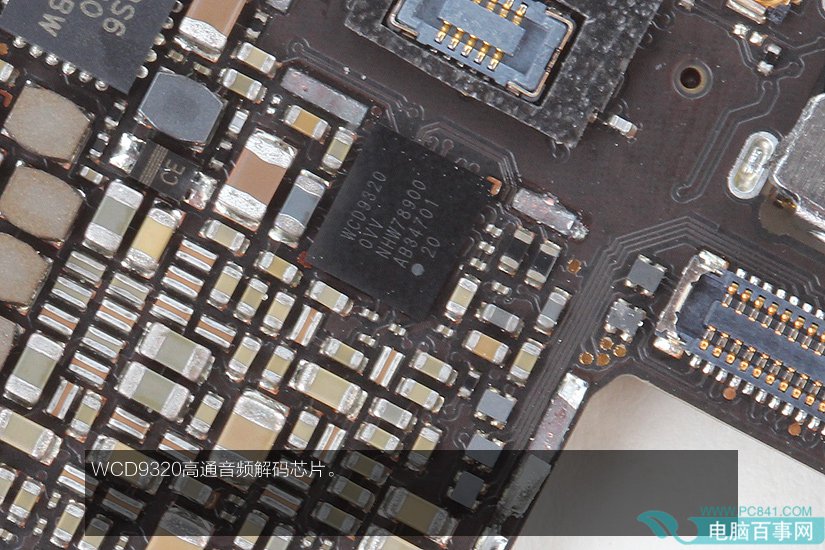

图为WCD9320高通音频解码芯片

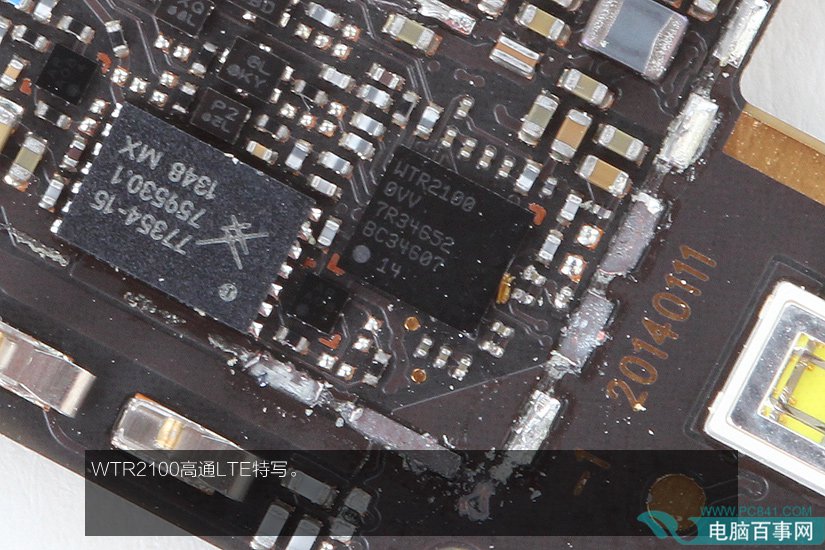

WTR2100高通LTE芯片特写

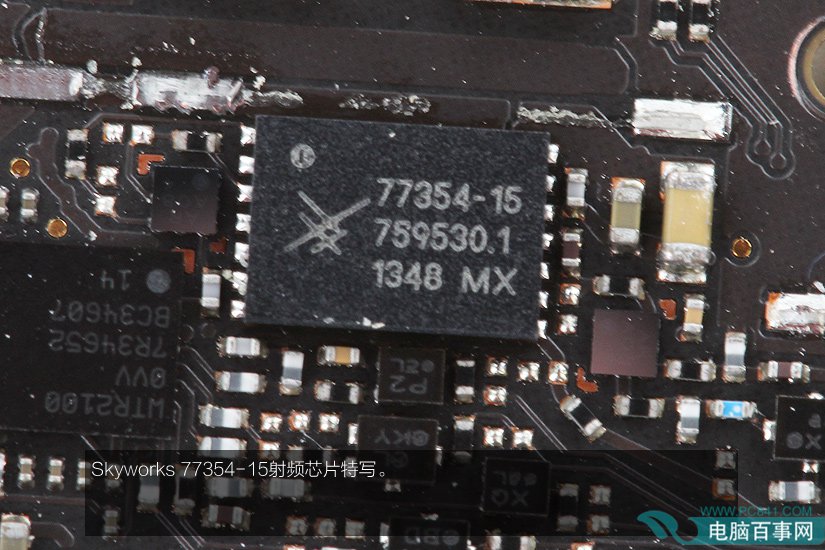

Skyworks 77354-15射频芯片特写

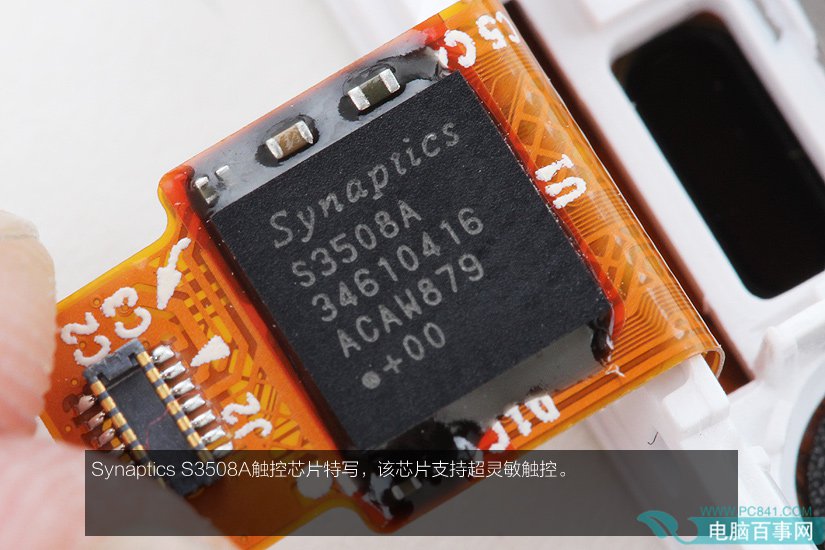

Synaptics S3508A触控芯片特写,该芯片支持超灵敏触控

vivo Xplay3S拆机全家福
