ug1292第一页的主题是初始设计检查。这一步是针对综合后或者opt_design阶段生成的dcp。尽管在Vivado下,从功能仿真到综合、布局布线、直至生成.bit文件是相对自动化的流程,但是解决时序违例仍然是一个复杂且耗时的过程。仅仅靠log信息或者布线后的时序报告往往很难定位,这是因为实现过程中的每一步(opt_design逻辑优化,place_design布局, phys_opt_design物理优化, route_design布线)都会做一些优化,这些优化可能会导致关键路径被掩盖,例如,有时发现设计中逻辑级数(Logic Level)较高的路径时序收敛了,反倒是逻辑级数较低甚至为0的路径出现时序违例。因此,采取按部就班的策略,检查每一步的结果,及时且尽早发现设计中的问题是很有必要的。

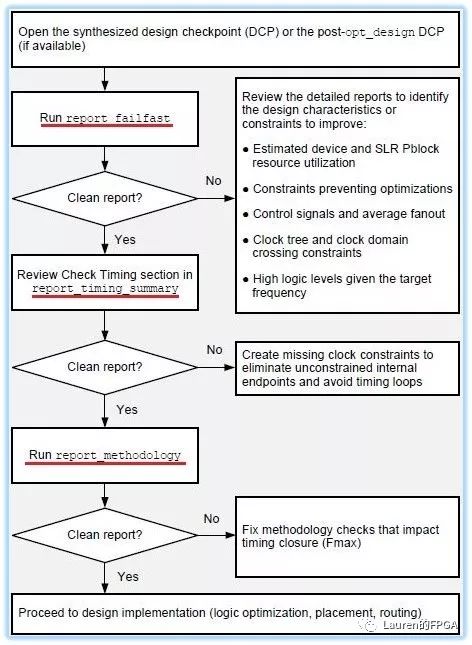

初始设计检查流程如下图所示。对象是综合后或opt_design阶段生成的dcp。会依次执行三个命令(图中红色标记),生成三个报告:FailFast报告、时序报告和UFDM(UltraFast Design Methodology)报告。

(图片来源ug1292, page 1)

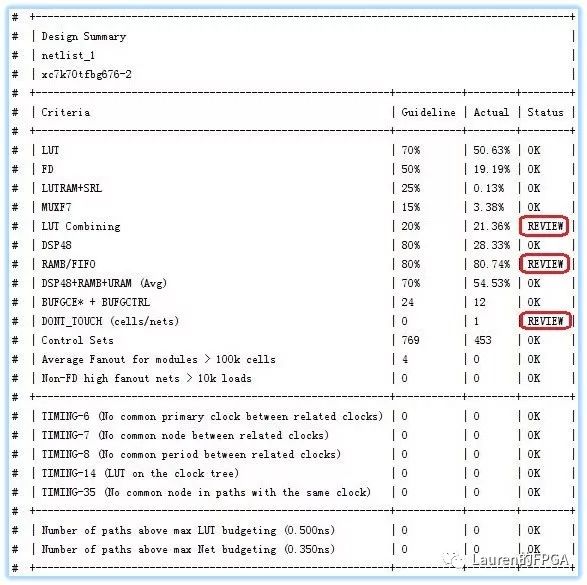

report_failfast的一个便利之处是可以给出各类资源利用率的上限,如下图所示,这是Vivado自带例子工程cpu的FailFast报告。可以看到,对于LUT,利用率应控制在70%以内;触发器(FD)应控制在50%以内;BlockRAM和DSP48可以达到80%。在这个报告中尤其要关注Status为Review的条目,这是会给时序收敛带来负面影响的,需要优化的。对于设计中存在Pblock情形,report_failfast提供了-pblock选项,对于SSI器件,report_failfast提供了-slr和-by_slr(需要在place_design阶段生成的dcp下使用)选项。这样,可针对某个pblock或某个SLR进行分析。

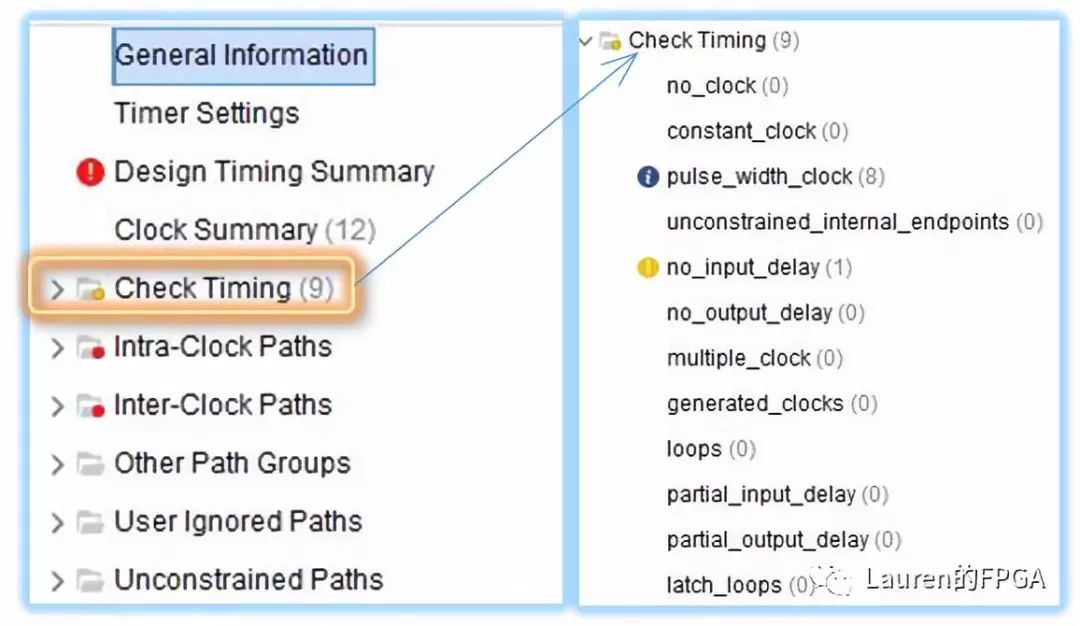

report_timing_summary可以生成时序报告,除了查看时序违例路径之外,该报告还可显示时序约束是否存在潜在问题。如下图所示,Check Timing下包含12个条目,这个阶段需要格外关注是否有未约束的时序路径,是否有Timing loop,同时还要关注时钟约束是否合理。

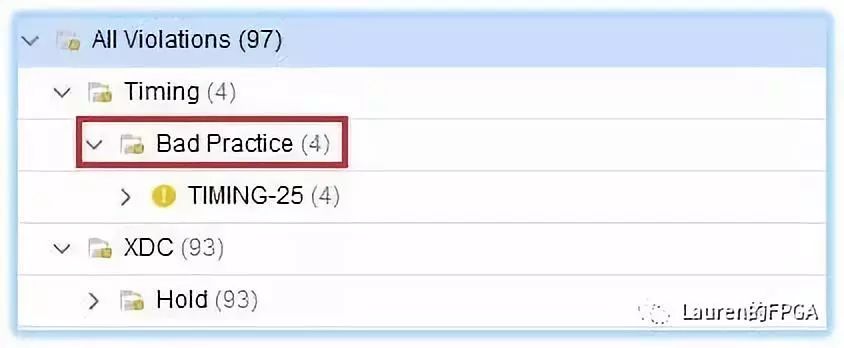

report_methodology可以生成UFDM报告。该命令不仅可以检查RTL代码存在的问题,例如Block RAM没有使用内部Embedded Registers,DSP48用做乘法器时没有使能MREG等,还可以检查时序约束存在的问题。如图所示,要尤其关注其中的Bad Practice。

对于这三个报告中存在的问题,要尽可能地在综合阶段或者opt_design阶段加以解决,最终确保这三个报告足够“干净”,即所有隐患都被消除。

此外,对于大规模的设计,可针对设计中的关键模块使用上述三个命令,因为这些关键模块很有可能成为时序收敛的瓶颈。为了使用这三个命令,可以对关键模块采用OOC(Out-of-Context)的综合方式或单独创建Vivado工程以便生成相应的dcp。
