XDT8001 单通道直流 LED 调光触摸芯片-数据手册

发表于 2018-10-22 14:48:06 收藏 已收藏
赞(0) •  评论(0

XDT8001 单通道直流 LED 调光触摸芯片-数据手册

发表于 2018-10-22 14:48:06

1. 概述



XDT8001 是一款 SOP8 封装的多功能的 LED 灯光调控的电容式触摸芯片。可以方便的选择触摸通道及模式。具有以下功能特点及优势:

(1) 一个芯片中有 4 种不同的工作模式或功能应用不同的场景,选择多样。

(2) 可在有介质(如塑料、玻璃等)隔离保护的情况下实现触摸功能,安全性高。

(3) 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。

(4) 应用电路简单,外围器件少,加工方便,成本低。

(5) 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电机杂波干扰。



2. 功能描述



初次上电前 NC脚位必需悬空,XDT8001 共有 4 种功能可选,由 OP1/OP2 管脚上电前的连接状态决定。具体如下:

(1) 功能 1:OP1&OP2 全部接地,可做 LED 三段触控调光(低->中->高->灭)循环;

(2) 功能 2:OP1 悬空,OP2 接地,可做 LED 三段触控调光(高->中->低->灭) 循环;

(3) 功能 3:OP1 接地,OP2 悬空,可做带亮度记忆不带亮度缓冲的 LED 触摸无级调光;

(4) 功能 4:OP1&OP2 全部悬空,可做不带亮度记忆不带亮度缓冲的 LED 触摸无级调光.



以下作详细的功能说明:

(1) LED 三段触控调光(低->中->高->灭)循环

初始上电时,SO 输出全低电平,LED 灯不亮。

第一次触摸,灯光为低档亮度;第二次触摸,灯光为中档亮度;第三次触摸,灯光为高档亮度;第四次触摸,灯灭。多次按键,依次循环。低中高三档亮度对应的输出 PWM 信号 占空比分别为 10%、40%、100%。


(2) LED 三段触控调光(高->中->低->灭)循环

初始上电时,SO 输出全低电平,LED 灯不亮。

第一次触摸,灯光为高档亮度;第二次触摸,灯光为中档亮度;第三次触 摸,灯光为低档亮度;第四次触摸,灯灭。多次按键,依次循环。高中低 三档亮度对应的输出 PWM 信号 占空比分别为 100%、40%、10%。 spacer.gif


(3) 带亮度记忆不带亮度缓冲的 LED 触摸无极调光

带亮度记忆不带亮度缓冲的LED 触摸无极调光功能是在不带亮度记忆不带亮度缓冲的 LED 触摸无极调光功能(参见功能 4)的基础上增加了记忆功能。即在电源不断电情况下,每次短按关灯时的亮度会被记忆保存,下次触摸开灯时会以此亮度为初始亮度。开灯后第一次长触摸调光的方向由之前记忆的亮度决定,若记忆值亮度高于 50%,则向下调光;反之,则向上调光。初始上电或断电后重新上电,第一次开灯的初始亮度固定为 100% 最高亮度,第一次调光的方向固定为向下调光。


(4) 不带亮度记忆不带亮度缓冲的 LED 触摸无极调光初始上电时,SO 输出全低电平,LED 灯不亮。

短按触摸(触摸时间小于 550ms),可做灯光开关亮灭控制。一次短按触摸,灯全亮;再一次短按触摸,灯全灭。多次短按触摸,依次循环。长按触摸(触摸时间大于 550ms),可实现灯光无极亮度调节。一次长按触摸,灯光亮度逐渐降低,松开时停在当前亮度,若长按时间超过 3 秒钟, 则灯光亮度达到最低后不再变化;再一次长触摸,灯光亮度逐渐升高,松开后停在当前亮度,若长按时间超过 3 秒钟,则灯光亮度达到最高后不再变化。最低亮度和最高亮度对应的 PWM 信号占空比分别为 2%和 100%。当然,灯不亮的情况下,长按触摸也可以开灯,此时长触摸开始后 LED 首先以最高亮度亮灯,然后向下无级调光。

短触摸和长触摸可以在任意时刻随意使用,相互之间功能不受影响.




3. 封装及引脚说明



3.1 引脚说明





 SOP8

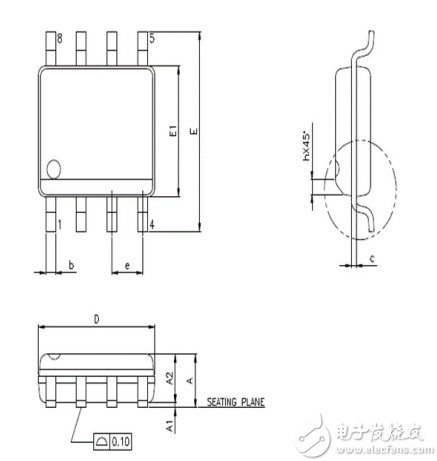

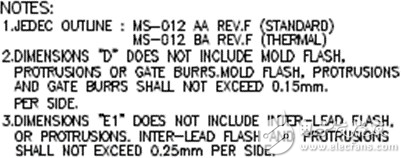

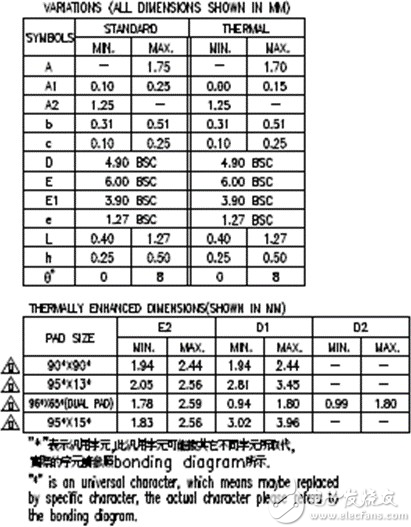

3.2 封装尺寸图











4. 应用电路图



注:当介质材料及厚度等差异较大时,可通过调整 VC 与 GND 之间的 C4 电容来调节触摸灵敏度。建议取值范围 10nF-80nF 之间,典型值 33nF(333),在此范围内,电容值越大,灵敏度越高,电容值越小,灵敏度越低。














注:以上推荐电容仅供参考,具体以上板调试结果为准。



4. 电气特牲
