关于光纤适配器,我们也聊过很多了,俗称法兰盘,它主要的能力是将光纤布线系统中的光纤活动连接器连接起来,因此这是一个十分重要的光纤连接器件,广泛应用于电视网络、局域网、视频传输、光纤通讯系统以及FTTH光纤入户。常规的光纤适配器分为带法兰和不带法兰两种类型,其中不带法兰的光纤适配器可直接卡在面板或者托盘等上面,而带法兰的光纤适配器需要用螺丝固定。

光纤适配器的结构及性能指标介绍

光纤适配器的结构

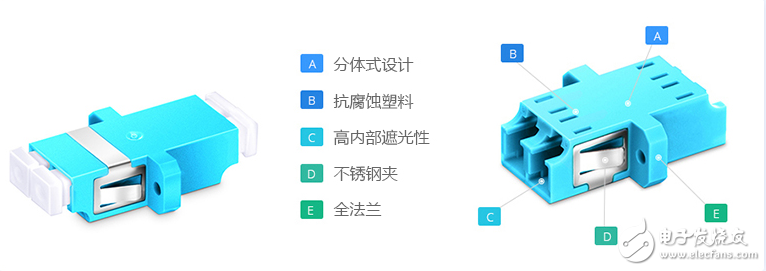

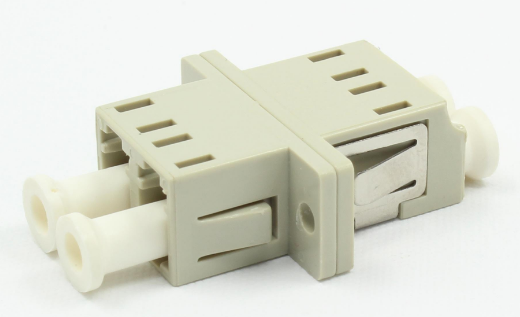

如下图所示,以常见的 LC-LC 双工光纤适配器为例,它使用抗腐蚀塑料制作而成,有良好的抗腐蚀性和内部遮光性,并且由不锈钢夹、全法兰、防尘塞以及高精度陶瓷套管等部件组成,可以保证在精确连接两个连接器的同时,也能尽量降低损耗。需要说明的是,光纤适配器的法兰的主要作用是固定,是用来将适配器固定在适配器面板上,因此飞速(FS)特别射界了多种精细的固定法兰。

光纤适配器的结构及性能指标介绍

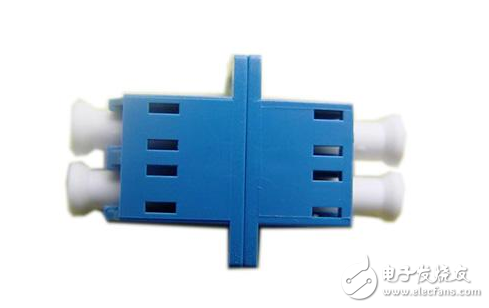

光纤适配器性能指标

插入损耗:≤0.2dB

回波损耗:≥40 dB

互换性:≤0.2dB

工作温度(℃):-30 ― +80

储存温度(℃):-40 ― +85

振动试验:≤0.1dB(10-60Hz,1.5mm振幅)

抗拉强度试验:≤0.1dB

重复性:≥1000次

适用范围:电信通讯系统,有限电视网络,局域网,光域网,FTTH光纤入户,视频传输,测试仪器

光纤适配器的结构及性能指标介绍

选择光纤适配器的主要因素

由于光纤适配器的种类较多,并且不同的供应商供应的光纤适配器的外观也极为相似,您可能会出现不知道如何选择的情况。一般来说,在选择光纤适配器时,您应该考虑以下两点。

1、需要连接的线缆类型

如果光纤适配器需要连接的线缆类型和连接器相同,则可以使用带正方形,矩形或圆形接口的光纤适配器。如果需要连接的线缆类型不同,则需要使用混合型的光纤适配器,这种混合型的光纤适配器可以将任何两种类型的光纤跳线连接在一起。由于混合型的光纤适配器品种较多,所以在购买之前明确需要连接什么类型的线缆很重要。

2、光纤适配器对准套管的材质

对准套管是光纤适配器中最重要的部件,有一些制造商会选择金属作为对准套管的材质,但经过证实,采用陶瓷制作的光纤适配器的使用效果远好于使用金属作为对准套管的光纤适配器,这是因为陶瓷的晶体结构非常坚硬,不会像金属材质那样随着时间的推移而变形,因此它可以实现快速对齐,并且实现高精度光纤端面连接。
