据麦姆斯咨询报道,Si-Ware Systems近日宣布开始规模量产全球最小的高精度光谱传感器,可用于分析几乎所有材料的样品。NeoSpectra-Micro是一款计算机芯片大小的元件,可以设计集成到各种移动手持设备中。NeoSpectra-Micro已经在多款消费类和商业产品线得到应用。

这款集成的NeoSpectra-Micro在实验室中能够提供与传统“台式”光谱仪相同的功能,为终端用户提供了即时量化组份,杂质、污染物和仿造品检测,以及确定质量的能力。该产品可将样品分析速度从几天缩短到几秒,无需进行现场以外的实验室验证。

Si-Ware Systems计划利用NeoSpectra-Micro为众多产业提供智能和数据驱动的决策,包括从农业到食品生产、医疗保健、工业和消费类领域。其开发套件可立即提供量产版板载传感器,以便设计人员以最优的方案将NeoSpectra-Micro集成到新的或现有手持设备中。

NeoSpectra-Micro基于屡获殊荣且广受欢迎的NeoSpectra-Module™光谱传感技术,系统集成商可利用它开发行业特种手持或在线光谱仪。这款产品目前已经用于农业、石化和医学分析。

“对创新型消费类应用和现场质量控制的强劲需求,推动了NeoSpectra-Micro被集成到从农业到个人护理等多个领域的各种移动设备,”Si-Ware Systems业务部经理Bassam Saadany说,“利用晶圆级生产技术和规模经济,使这款产品对于开发新型应用的公司来说具有极高的成本效益。”

MEMS + FT-IR = Neo-Spectra

全球最小的高精度光谱传感器开始规模量产,用于材料成分分析和识别

MEMS + FT-IR = Neo-Spectra

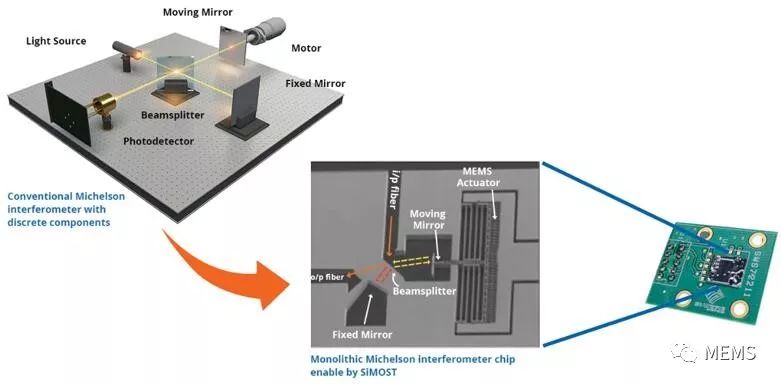

NeoSpectra-Micro和NeoSpectra-Module是基于MEMS技术打造的低成本、小型化傅里叶变换红外(FT-IR)光谱传感器。这款传感器可确定输入光的光谱含量,生成对应测量光的光谱数据。NeoSpectra传感器的工作范围为1100nm ~ 2500nm的近红外光谱区,可用于各种应用领域的材料成分分析和识别。

关于Si-Ware Systems

Si-Ware Systems是一家致力于推动芯片创新的独立无晶圆厂半导体公司。Si-Ware Systems有两个主要业务:ASIC解决方案和光学MEMS技术。ASIC解决方案提供定制ASIC开发和器件供应,包括模拟/混合信号和RF设计。ASIC专注的专业领域包括传感器接口和MEMS、无线、时钟和电源管理。Si-Ware Systems的光学MEMS技术,使用其独特的硅集成微光学系统技术(SiMOST)平台,开发出了全球第一款商品名为NeoSpectra的单芯片FT-IR光谱仪,可以在硅上构建多个光学元件。Si-Ware Systems还致力于孵化新的创新半导体技术,以推向市场,例如全硅自补偿振荡器(SCO)。
